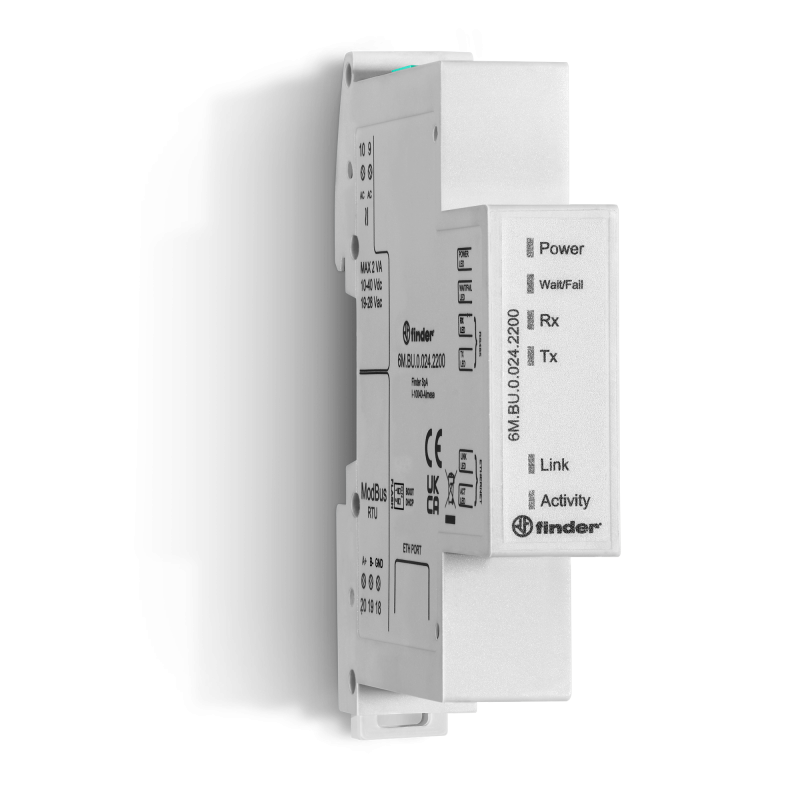

Finder 6M.BU.0.024.2200 Modbus TCP/IP zu RS485 RTU Gateway, 24 V AC/DC

Finder 6M.BU.0.024.2200 verbindet Modbus-RTU-Geräte im RS485-Netz mit Modbus-TCP/IP-Clients über Ethernet. Es handelt sich um eine Kommunikationsschnittstelle für industrielle Steuerungs- und Überwachungssysteme, nicht um ein dreiphasiges Strommessgerät. Direkte Messeingänge für Stromwandler sind nicht vorhanden.

Die Ethernet-Schnittstelle mit 10/100 Mbit/s unterstützt bis zu zehn Clients, die RS485-Schnittstelle bis zu 200 Geräte mit 1200–115200 bit/s. Kommunikationsparameter werden im integrierten Webserver eingestellt. Sechs LEDs zeigen Versorgung und Kommunikationsstatus an. Versorgung, RS485 und Ethernet sind mit 1500 V voneinander isoliert. Das DIN-Schienengerät benötigt eine geeignete externe 24-V-AC- oder DC-Versorgung; das im Anschlussbild gezeigte Netzteil ist ein separates Gerät.

• 24 V AC/DC; AC: 19–28 V; DC: 10–40 V
• Ethernet 10/100 Mb/s; RS485 1200–115200 bit/s
• IP20; −20…+60 °C; <1.5 W
