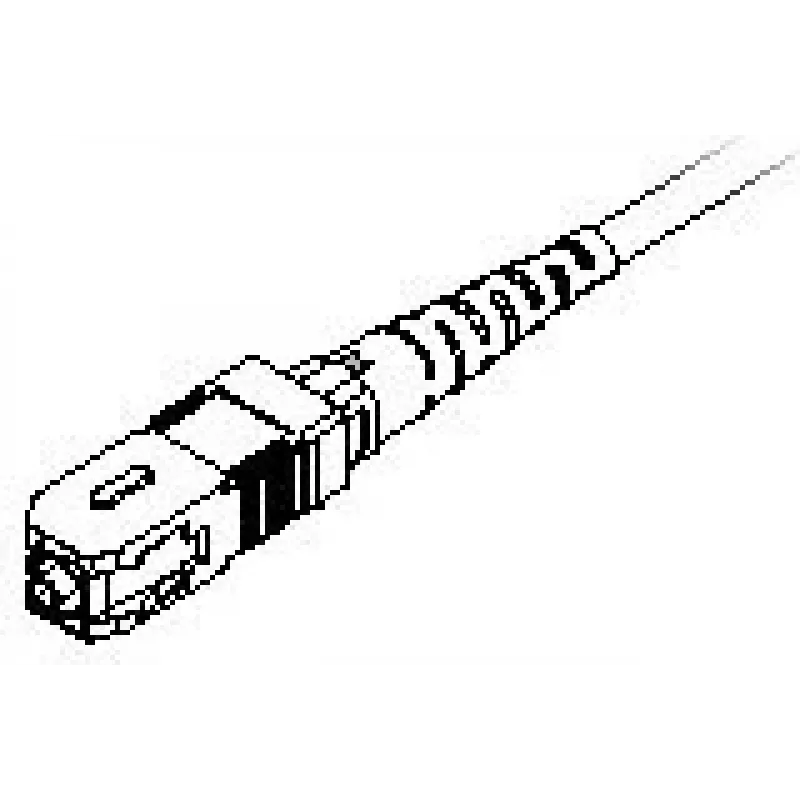

Fibre Optic Connector SC Male Corning 95-050-41

Der Corning 95-050-41 ist ein SC-Steckverbinder (Male) für Glasfasern, kompatibel mit OM2-Multimode-Fasern. Er nutzt die UniCam®-Feldkonfektionierungstechnologie, die hochpräzise mechanische Spleiße für schnelle, zuverlässige Installationen in Umgebungen ermöglicht, in denen Auf- und Abbauzeiten entscheidend sind. Der Steckverbinder ist RoHS-konform und für eine schnelle Installation mit gleichbleibender optischer Leistung ausgelegt, wenn er mit dem UniCam High-Performance Tool Kit verwendet wird.

Vorteile

UniCam® SC-Steckverbinder ermöglichen eine schnelle Feldkonfektionierung mit hochpräziser mechanischer Spleißtechnologie, die Installationsschwankungen reduziert und gleichbleibende Konfektionierungen gewährleistet. Das dazugehörige leichte, handgehaltene Installationswerkzeug und der Präzisions-Cleaver sorgen für wiederholbare Cleaves und eine sofortige Gut/Schlecht-Rückmeldung für die korrekte Faseranpassung. Eine typische Konfektionierung mit einem LC-, SC- oder ST®-kompatiblen UniCam-Steckverbinder kann bei Verwendung des empfohlenen Tool Kits in etwa 50 Sekunden bis einer Minute abgeschlossen werden.

Geeignet für

• Feldkonfektionierung von OM2-Multimode-Fasern in Büro- und Unternehmensumgebungen
• Fiber-to-the-Workstation-Installationen, bei denen ein schneller Auf- und Abbau erforderlich ist
• Reparaturen vor Ort und Netzwerk-Upgrades, die zuverlässige, wiederholbare Konfektionierungen erfordern

Technische Daten

• Hersteller: Corning
• Modell / MPN: 95-050-41
• Steckverbindertyp: SC Male (UniCam®-Feldkonfektionierung)
• Fasertyp: OM2 Multimode
• Konformität: RoHS
• Typische Konfektionierungszeit: ~50 Sekunden bis 1 Minute mit UniCam High-Performance Tool Kit

Anwendung

Bereiten Sie die Faser vor, indem Sie Mantel und Beschichtung gemäß den Standardverfahren zur Faserhandhabung entfernen und reinigen. Verwenden Sie den UniCam-Präzisions-Cleaver, um einen hochwertigen Cleave zu erzielen, führen Sie dann die Feldfaser in den UniCam-Steckverbinder ein und betätigen Sie den Nocken, um den mechanischen Spleiß zwischen der Feldfaser und dem werksseitig installierten Faserstummel herzustellen. Schließen Sie den Vorgang durch Crimpen gemäß dem Steckverbinderdesign ab. Befolgen Sie die Anweisungen des UniCam High-Performance Tool Kits für die Werkzeugeinrichtung, die Verwendung des Cleavers und die Installationsreihenfolge: Entfernen, Reinigen, Cleaven, Nocken betätigen und Crimpen.

Empfehlungen

Verwenden Sie für zuverlässige, spezifikationskonforme Konfektionierungen das UniCam High-Performance Tool Kit (Cleaver und Installationswerkzeug) und überprüfen Sie die Passung anhand der Gut/Schlecht-Rückmeldung des Werkzeugs. Überprüfen und testen Sie jede Konfektionierung nach der Installation mit geeigneten optischen Prüfgeräten.
