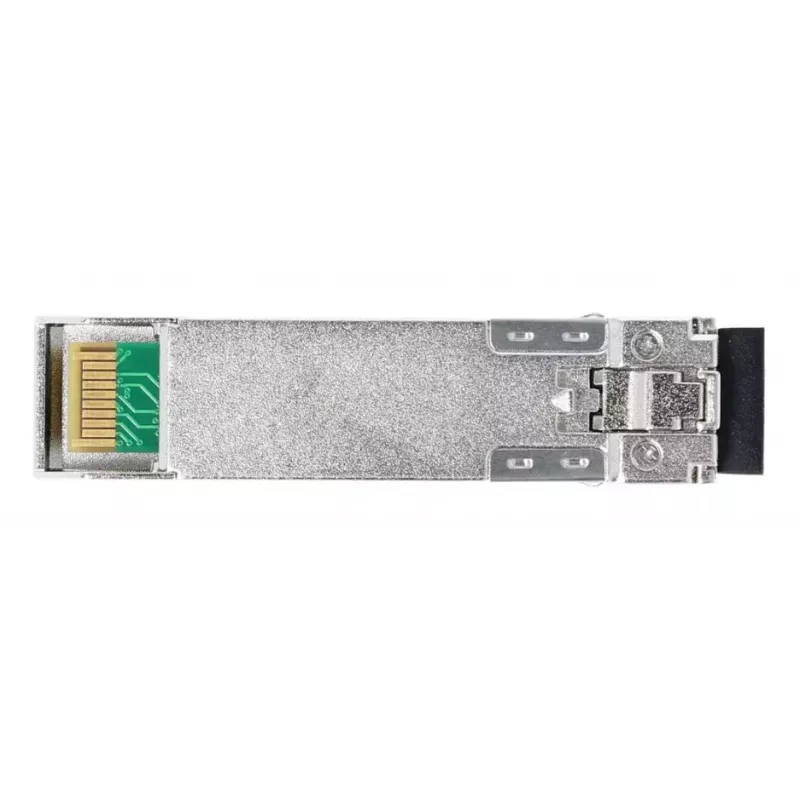

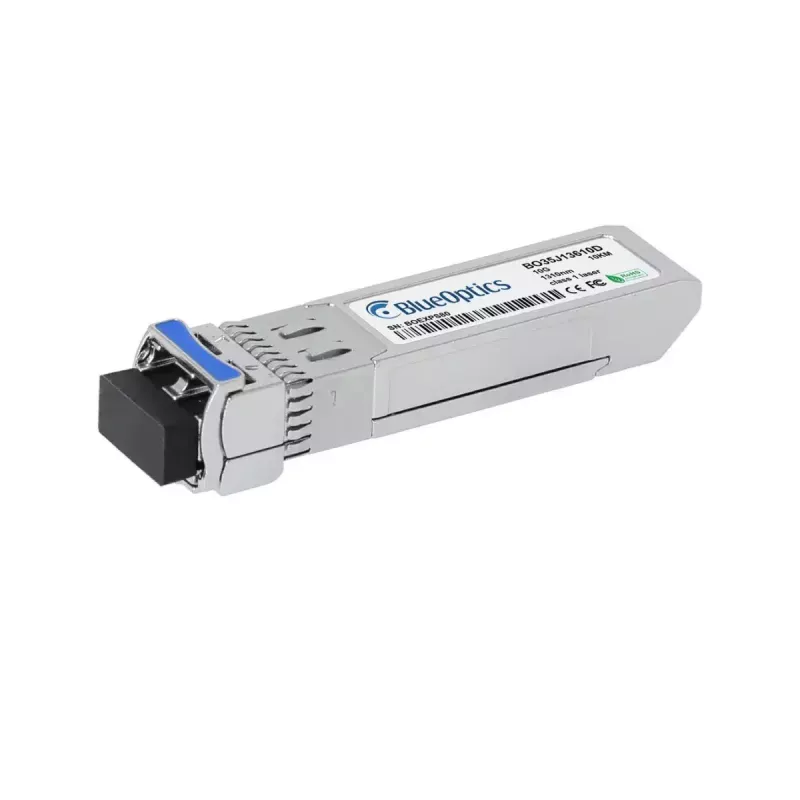

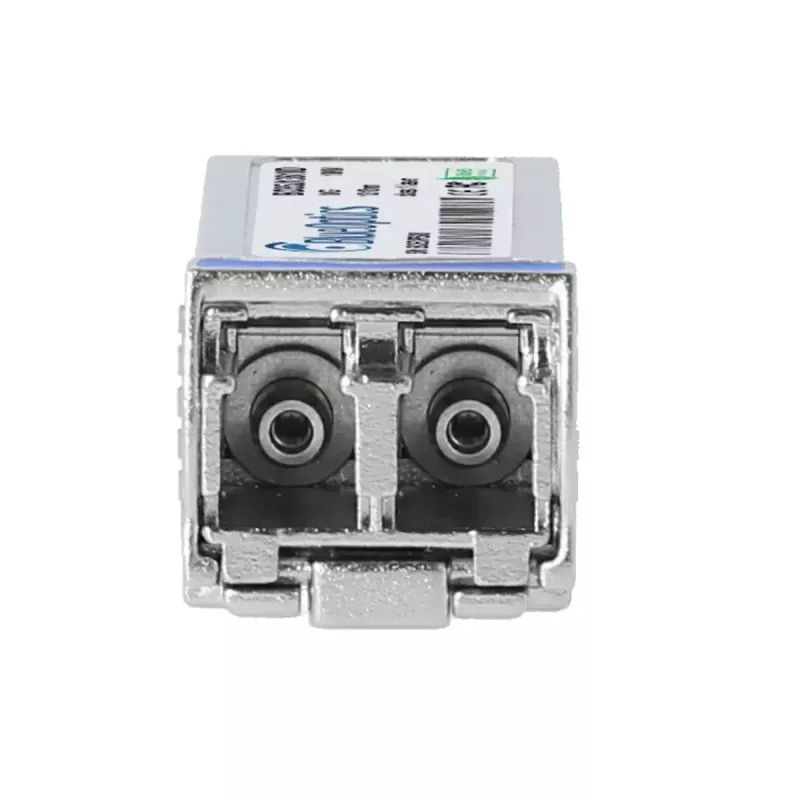

Fiber optic transceiver module BlueOptics N-SM1310-PLUS-BO SFP+ LC Aluminium 20g

Das BlueOptics N-SM1310-PLUS-BO SFP+ LC Aluminium 20g ist ein Singlemode-10GBASE-LR-Glasfaser-Transceiver-Modul im SFP+-Formfaktor. Es verfügt über eine LC-Duplex-Schnittstelle und ein Aluminiumgehäuse mit leichtem Design (ca. 20 g). Das Modul sendet und empfängt bei 1310 nm und ist für optische Hochgeschwindigkeitsverbindungen bis zu 10 Gbit/s über Singlemode-Faser vorgesehen, wodurch es eine kompakte Option für Switches, Router und Speichersysteme mit SFP+-Ports bietet.

Vorteile

Das Modul entspricht den mechanischen und elektrischen Spezifikationen der SFP+ MSA und ist kompatibel mit Hardware-Plattformen, die 10GBASE-LR-Transceiver unterstützen. Das Aluminiumgehäuse bietet mechanische Haltbarkeit und thermische Stabilität bei geringem Gewicht. Das für Singlemode-Faser und LC-Duplex-Steckverbinder ausgelegte Transceiver-Modul unterstützt bidirektionale optische Übertragung und eignet sich für Standard-Ethernet, Fibre Channel over Ethernet oder SDH/SONET-Anwendungen bis zu 10 Gbit/s. Digitale Diagnose (DDM/DOM) wird unterstützt, sofern das Hostgerät diese Funktion implementiert, und ermöglicht die Fernüberwachung von Versorgungsspannung, Laser-Bias-Strom, optischer Sende-/Empfangsleistung und Temperatur.

Geeignet für

Technische Daten

Verwendung

Installieren Sie den Transceiver in einen freien SFP+-Port eines kompatiblen Switches, Routers oder Speichergeräts, bis er einrastet. Schließen Sie LC-Duplex-Singlemode-Patchkabel an das Modul an und beachten Sie die Sende-/Empfangsausrichtung. Stellen Sie sicher, dass das Hostgerät SFP+-10GBASE-LR-Module erkennt und erforderliche Firmware-Einstellungen Transceiver von Drittanbietern zulassen. Überwachen Sie den Verbindungsstatus über die Verwaltungsschnittstelle des Hostgeräts und lesen Sie, falls unterstützt, die DDM/DOM-Parameter für die Betriebsdiagnose aus. Beim Entfernen des Moduls schalten Sie den Port aus, wenn vom Hardware-Anbieter empfohlen, oder befolgen Sie die für Ihr Gerät spezifizierten Hot-Swap-Verfahren.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und eine ordnungsgemäße Faserhandhabung, um die spezifizierte Reichweite und Signalqualität zu erreichen. Überprüfen Sie die Kompatibilität mit der Ziel-Hardware-Plattform und aktivieren Sie DDM/DOM im Host, wenn Ferndiagnosen benötigt werden. Lagern und betreiben Sie den Transceiver innerhalb der Umgebungsgrenzen des Hostgeräts und beachten Sie antistatische Vorsichtsmaßnahmen bei Installation und Entfernung.
