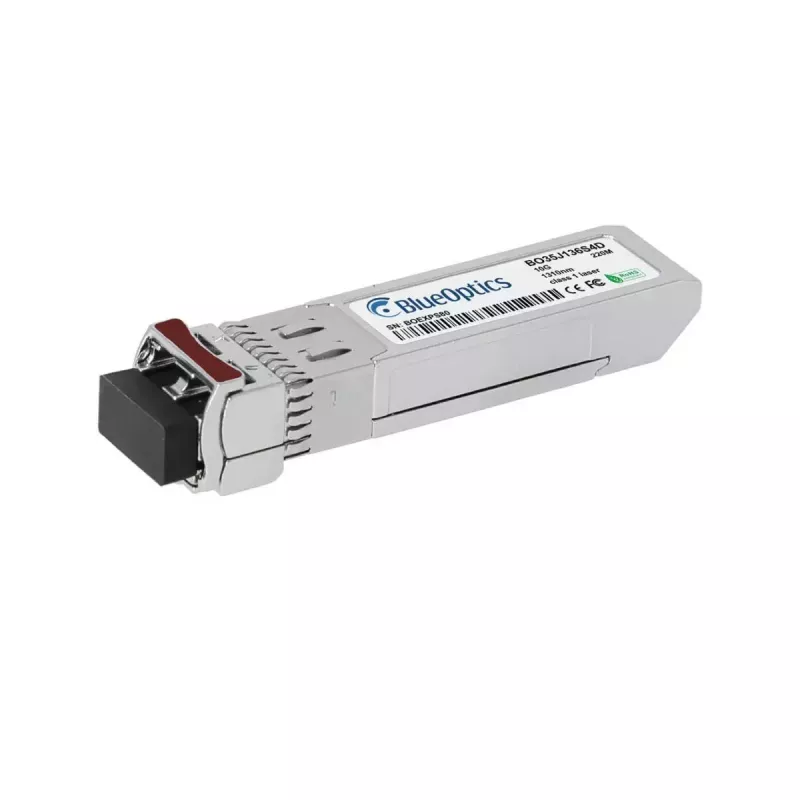

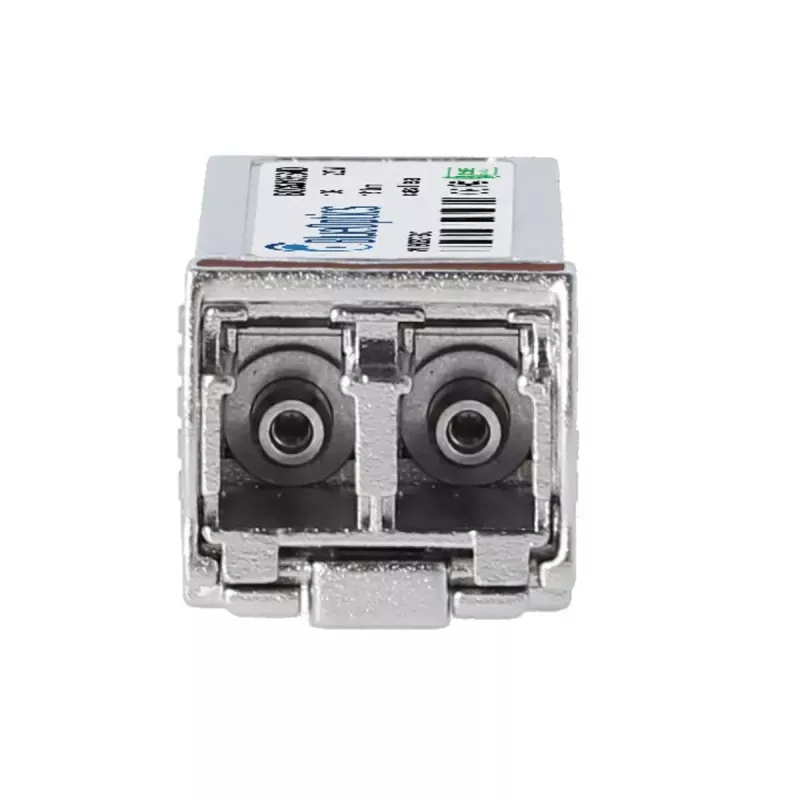

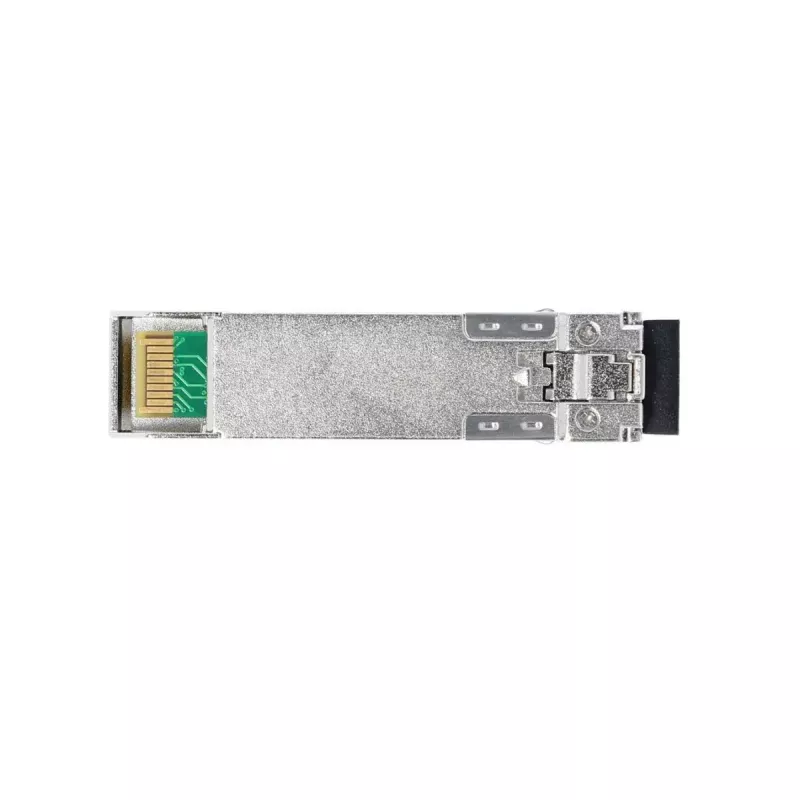

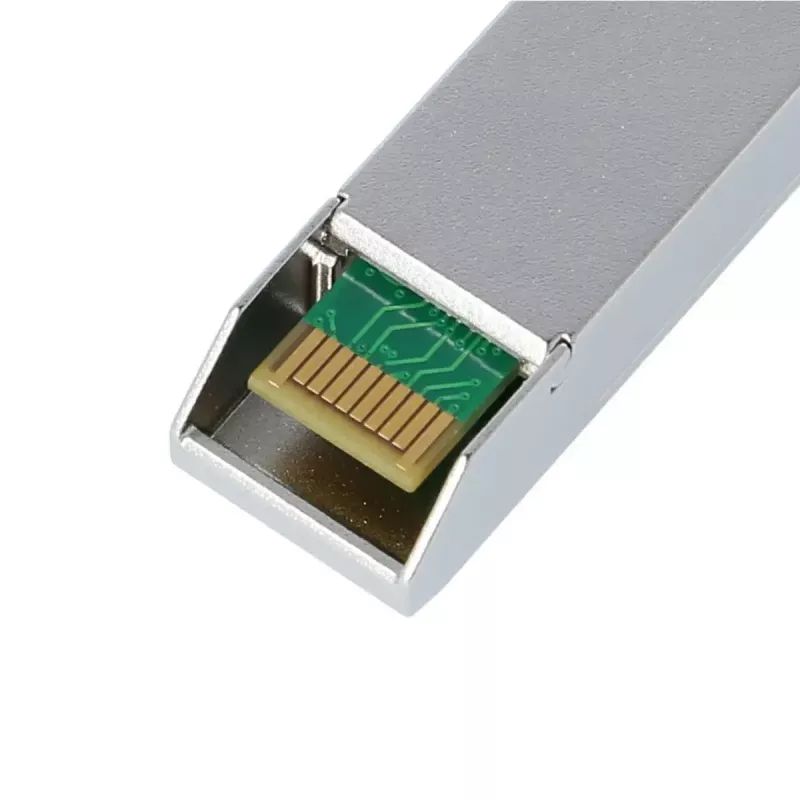

Fiber optic transceiver module BlueOptics AXM763-10000S-BO SFP+ 220m

Das BlueOptics AXM763-10000S-BO SFP+ ist ein 10GBASE-LRM Glasfaser-Transceiver-Modul, das für optische Hochgeschwindigkeits-Datenverbindungen über Multimode-Faser entwickelt wurde. Untergebracht in einem Aluminiumgehäuse und mit einem Gewicht von etwa 20 Gramm, unterstützt dieses SFP+ Modul Übertragungsentfernungen bis zu 220 Meter und verwendet einen LC-Duplex-Stecker. Es implementiert ein 1310-nm-Sender-Empfänger-Paar, das für Ethernet- und Fibre-Channel-over-Ethernet-Anwendungen mit Datenraten von bis zu 10 Gbit/s geeignet ist und den MSA-Interoperabilitätsrichtlinien folgt.

Vorteile

Das Modul bietet Kompatibilität im kompakten SFP+-Formfaktor mit Hardware, die 10GBASE-LRM SFP+-Transceiver unterstützt, und ermöglicht eine unkomplizierte Hot-Plug-Installation. Sein Aluminiumgehäuse sorgt für mechanische Haltbarkeit und Wärmeableitung bei geringem Gewicht. Der Transceiver unterstützt digitale Diagnose (DDM/DOM) gemäß SFF-8472 zur Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, optischer Ausgangs-/Eingangsleistung und Temperatur, wenn er in Geräten verwendet wird, die diese Funktionen unterstützen. Das Gerät wurde auf Interoperabilität ausgelegt und getestet und verwendet Komponenten, die nach Industriestandards ausgewählt wurden, und eignet sich als funktionale Entsprechung zu gängigen 10G-LRM-Modulen.

Geeignet für

Technische Spezifikationen

Verwendung

Installieren Sie das BlueOptics AXM763-10000S-BO in einen SFP+-Port eines kompatiblen Switches, Routers oder Speichergeräts, während das Hostgerät gemäß dem Gerätehandbuch ein- oder ausgeschaltet ist. Schließen Sie LC-Duplex-Multimode-Glasfaser-Patchkabel an die LC-Ports des Moduls an und stellen Sie sicher, dass die Polarität korrekt ist und der Typ der angeschlossenen Faser sowie der Transceiver-Standard (10GBASE-LRM) übereinstimmen. Konfigurieren Sie die Netzwerkschnittstellen des Hostgeräts wie für Ihre Umgebung erforderlich. Wenn das Hostgerät DDM/DOM unterstützt, aktivieren Sie die Überwachung über die Geräteverwaltungsschnittstelle, um Echtzeit-Diagnoseparameter für die optische Verbindung anzuzeigen.

Empfehlungen

Verwenden Sie hochwertige Multimode-LC-Patchkabel und halten Sie die Faserendflächen sauber, um maximale Reichweite und Signalqualität zu erreichen. Stellen Sie sicher, dass die Zielhardware 10GBASE-LRM SFP+-Module und DDM/DOM ausdrücklich unterstützt, falls Diagnosen erforderlich sind. Für einen zuverlässigen Langzeitbetrieb halten Sie sich an die vom Hostgerät vorgegebenen Temperatur- und Leistungsbereiche und führen Sie regelmäßige optische Inspektionen und Reinigungen durch.
