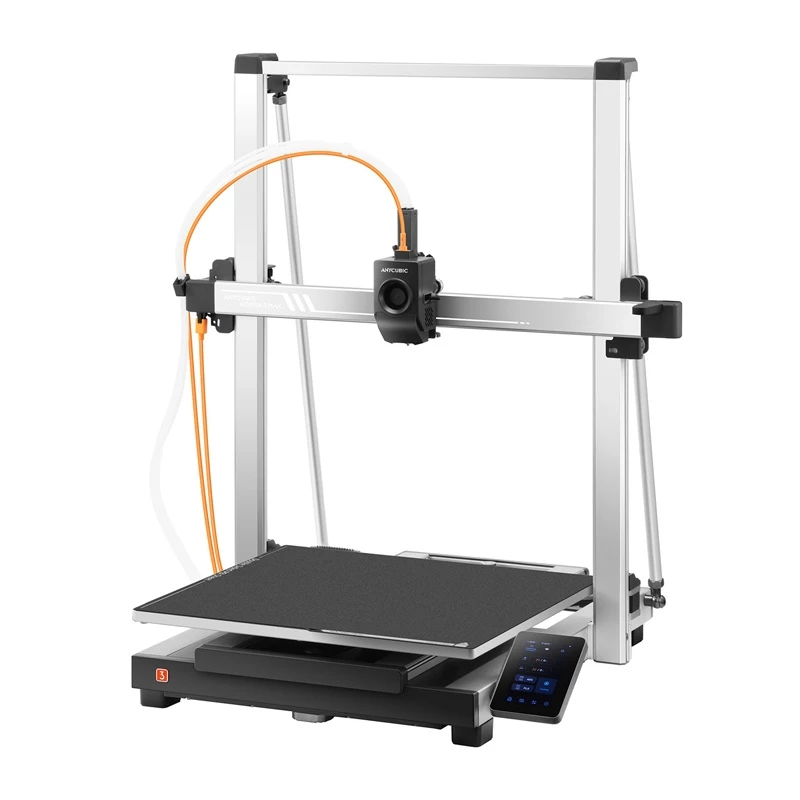

FDM 3D-Drucker AnyCubic Kobra 3 Max – Großer Bauraum 300×300×350 mm

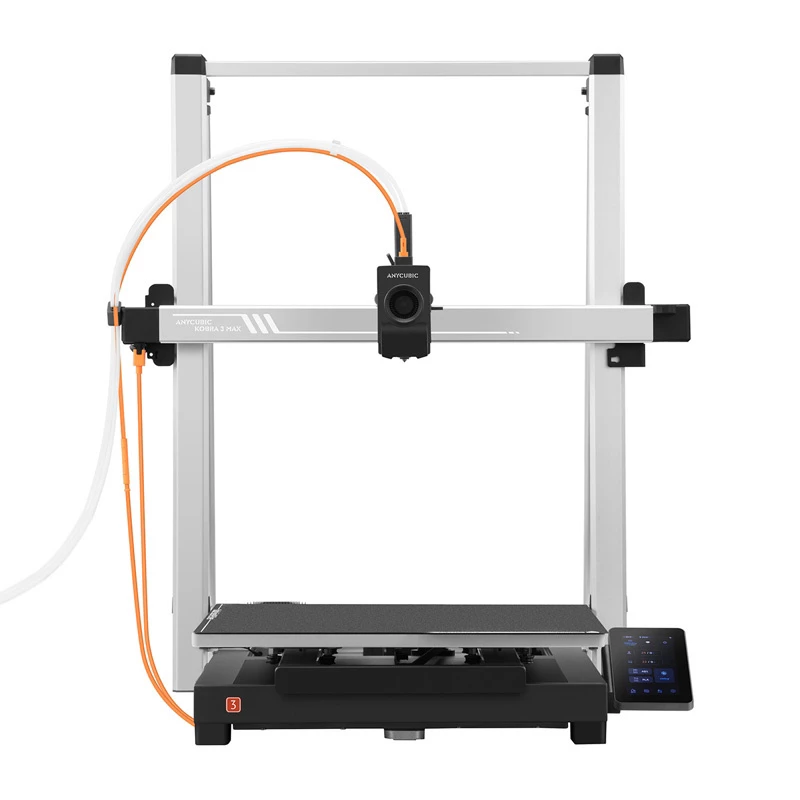

Der Anycubic Kobra 3 Max ist ein großformatiger FDM-3D-Drucker mit einem Bauraum von 420 x 420 x 500 mm. Er ist mit einem schnell anschließbaren Hotend, einer PEI-Federstahl-Druckplatte ausgestattet und unterstützt gängige Filamente wie PLA, PETG, ABS und TPU. Das Gerät verfügt über eine Doppelmotor- und verstärkte Achsen-Hardware, die automatische Nivellierung LeviQ 3.0, eine KI-basierte Filament-Verwickelungserkennung und Netzwerkkonnektivität über WLAN oder LAN zur Fernsteuerung über Anycubic Slicer Next und die Anycubic-App.

Vorteile

Der Drucker bietet einen besonders großen druckbaren Bereich, der die Herstellung großer Modelle in einem Stück ohne Montage ermöglicht. Hohe Maximalgeschwindigkeiten von bis zu 600 mm/s in Kombination mit einer Beschleunigung von bis zu 10.000 mm/s² reduzieren die Druckzeit, während Resonanzkompensation, dynamische Flussregelung und doppelkernige Wellenachsen die Oberflächenqualität und Maßgenauigkeit verbessern. Eine schnell heizende Heizplatte (bis 90 °C) und ein Hotend mit einer maximalen Temperatur von 300 °C erweitern die Materialoptionen. Integrierte Sicherheitsfunktionen umfassen eine KI-basierte Filament-Verwickelungserkennung und automatische Wiederaufnahmefunktionen, und das Gerät unterstützt die Fernüberwachung und -steuerung über WLAN oder LAN.

Wichtige Spezifikationen

• Hersteller: Anycubic
• Modell: KB3M-IP-O
• Druckvolumen: 420 × 420 × 500 mm
• Touchscreen: 4,3 Zoll
• Empfohlene Druckgeschwindigkeit: 300 mm/s; maximal: 600 mm/s
• Maximale Beschleunigung: 10.000 mm/s²
• Düsendurchmesser: 0,4 mm (auch 0,2/0,6/0,8 mm erhältlich)
• Maximale Düsentemperatur: 300 °C
• Maximale Heizbetttemperatur: 90 °C (aufheizt auf 90 °C in ca. 125 s)
• Automatische Nivellierung: LeviQ 3.0
• Achsen-Hardware: X/Y-Doppelkernwelle + SG15-Lager; Y-Doppelmotor; Z-Doppelmotor mit Doppelspindel
• Resonanzkompensation und dynamische Flussregelung: unterstützt
• Schnell anschließbares Hotend: ja
• Druckplatte: PEI-Federstahl
• Unterstützte Materialien: PLA, PETG, ABS, TPU
• Stromversorgung: 300 W
• Gerätegewicht: 19 kg; Abmessungen: 706 × 640 × 753 mm
• Konnektivität: WLAN, LAN, AC Cloud; Anycubic Slicer Next und Anycubic-App unterstützt
• Geräuschpegel: ~60 dB (Standardmodus)
• Kühlgebläsedrehzahl: 7000 U/min

Verwendung

Montieren Sie den Druckerrahmen und das Zubehör mithilfe der mitgelieferten Montagesätze, schließen Sie das Netzkabel an und setzen Sie den Spulenhalter und den Filamentschlauch zusammen. Führen Sie das Filament in das schnell anschließbare Hotend ein, stellen Sie die Düsentemperatur auf den erforderlichen Wert ein (max. 300 °C) und heizen Sie das Bett auf die für das Material geeignete Temperatur auf (bis zu 90 °C). Verwenden Sie LeviQ 3.0 für die automatische Bettnivellierung, bereiten Sie Ihr Modell in Anycubic Slicer Next (oder einem anderen kompatiblen Slicer) vor und übertragen Sie dann den Auftrag über WLAN, LAN oder USB. Überwachen Sie die Drucke remote mit der Anycubic-App oder einer angeschlossenen Kamera; wenn eine Filament-Verwickelung oder ein Filament-Skip erkannt wird, pausiert der Drucker automatisch.

Empfehlungen

Für zuverlässige Ergebnisse verwenden Sie die empfohlenen Düsengrößen und Filamenttypen für jedes Material, halten Sie den Druckbereich frei von Zugluft, um Vibrationseffekte zu reduzieren, und stellen Sie sicher, dass die Firmware und Anycubic Slicer Next auf dem neuesten Stand sind. Bei großen Modellen überprüfen Sie die Betthaftung und erwägen Sie die Verwendung eines Rafts oder Brims beim Drucken mit ABS oder PETG.
