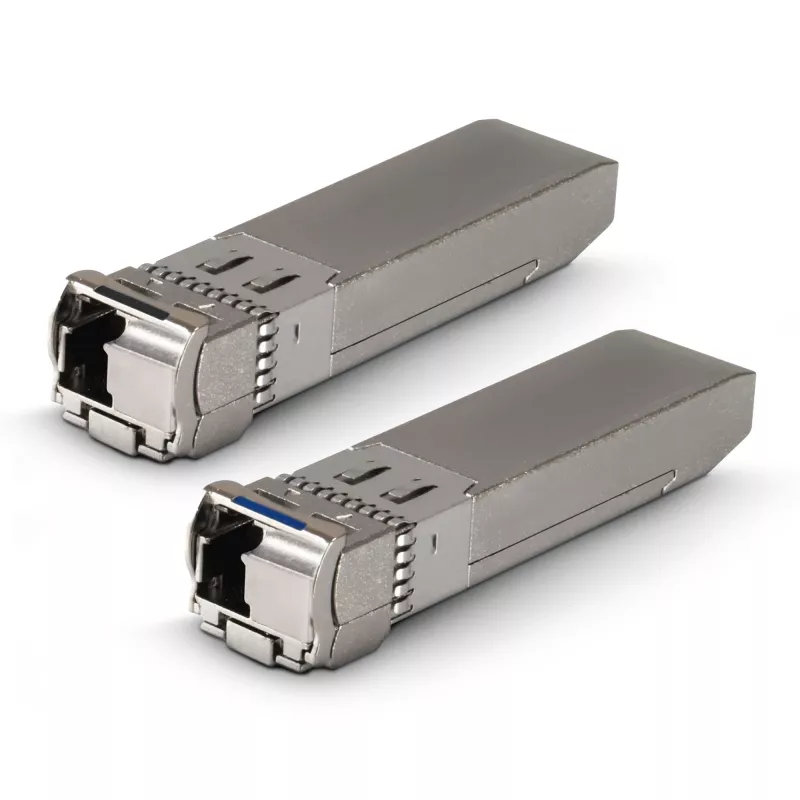

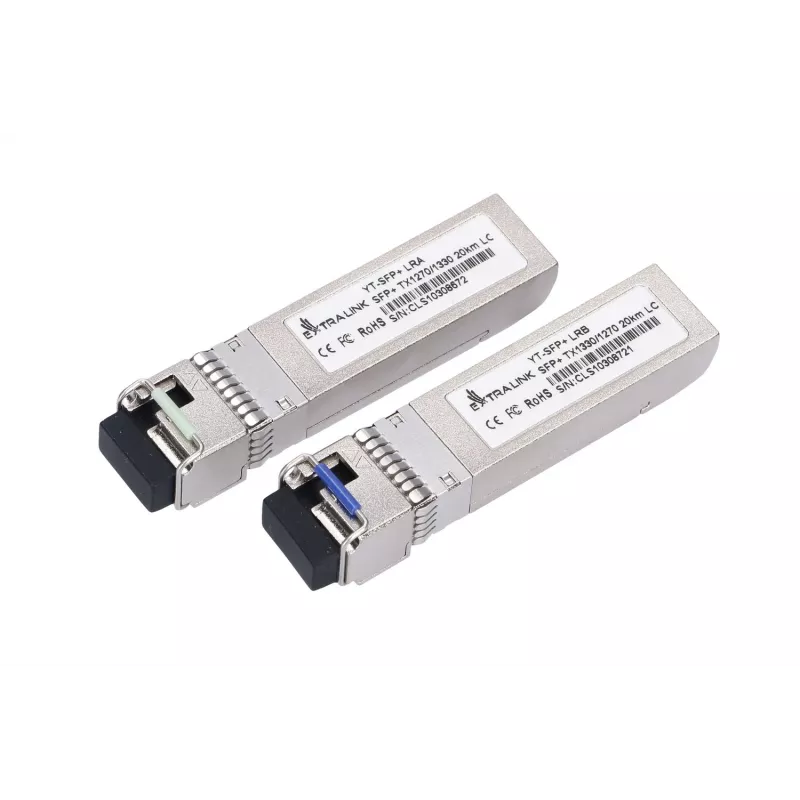

Extralink SFP+ 10G SFP+ WDM Modul 10Gbps 1270/1330nm Singlemode 20km LC DOM Paar, dediziert für HP/ARUBA

Das Extralink SFP+ 10G WDM Modulpaar für HP/ARUBA bietet eine kostengünstige Lösung für Duplex-10-Gbps-Verbindungen über eine einzige Singlemode-Faser unter Verwendung der WDM-Wellenlängen 1270 nm und 1330 nm. Jeder SFP+-Transceiver unterstützt bis zu 10 Gbit/s und eine maximale Reichweite von 20 km mit LC-Steckverbindern. Die Module verfügen über eine Zwei-Draht-I2C-Seriellschnittstelle und unterstützen digitales optisches Monitoring (DOM) für den Echtzeitzugriff auf Parameter wie empfangene optische Leistung, Laser-Vorstrom und Sendeleistung. Die elektrische Schnittstelle erfüllt die elektrischen SFI-Spezifikationen und der Empfänger gibt serielle PECL/CML-Daten aus, wodurch die Module für den Einsatz in 10-Gbps-Ethernet-, SONET/SDH- und verschiedenen 10-Gbps-optischen Kanalanwendungen auf kompatiblen HP/ARUBA-Geräten geeignet sind.

Vorteile

Das Extralink SFP+ WDM-Paar ist für die Kompatibilität mit HP/ARUBA-Geräten konzipiert und bietet DOM-fähige Diagnose, einen kompakten LC-Singlemode-Formfaktor und Unterstützung für 10-Gbit/s-Verbindungen bis zu 20 km. Die Zwei-Draht-I2C-Schnittstelle ermöglicht die Modulidentifikation und -steuerung, während die SFI-konforme elektrische Schnittstelle die Interoperabilität mit standardmäßigen 10G-Linecards und -Switches gewährleistet.

Geeignet für

• 10-Gbps-Ethernet-Uplinks und Switch-zu-Switch-Verbindungen
• SONET/SDH und optische Telekommunikationsverbindungen
• Hochgeschwindigkeitsverbindungen zwischen HP/ARUBA-Routern und -Switches
• Singlemode-Faserstrecken mit größerer Entfernung bis zu 20 km

Technische Daten

• Formfaktor: SFP+
• Wellenlängen (Paar): 1270 nm (Tx oder Rx) und 1330 nm (Tx oder Rx) für bidirektionales WDM
• Maximale Datenrate: bis zu 10 Gbit/s
• Maximale Reichweite: 20 km (Singlemode-Faser)
• Steckverbinder: LC
• Digitales optisches Monitoring (DOM): unterstützt über I2C
• Kompatibilität: dediziert für HP/ARUBA-Geräte

Verwendung

Setzen Sie jeden SFP+-Transceiver in den entsprechenden SFP+-Steckplatz des HP/ARUBA-Geräts ein und achten Sie auf die richtige Ausrichtung und einen festen Sitz. Verbinden Sie ein Singlemode-LC-Patchkabel zwischen den beiden Modulen; das Paar verwendet WDM, sodass jedes Modul auf unterschiedlichen Wellenlängen über eine einzige Faser sendet und empfängt. Stellen Sie sicher, dass die Netzwerkports für den 10-Gbps-Betrieb konfiguriert sind, und überprüfen Sie die Systemprotokolle oder DOM-Register über das Host-Gerät, um den Verbindungsstatus und die optischen Parameter zu prüfen.

Empfehlungen

Verwenden Sie zertifizierte Singlemode-LC-Patchkabel und überprüfen Sie die Kompatibilität mit der Firmware Ihres HP/ARUBA-Geräts. Überwachen Sie die DOM-Werte nach der Installation, um korrekte optische Leistungspegel zu bestätigen und potenzielle Probleme wie übermäßige Dämpfung oder fehlerhafte Steckverbinder zu erkennen.
