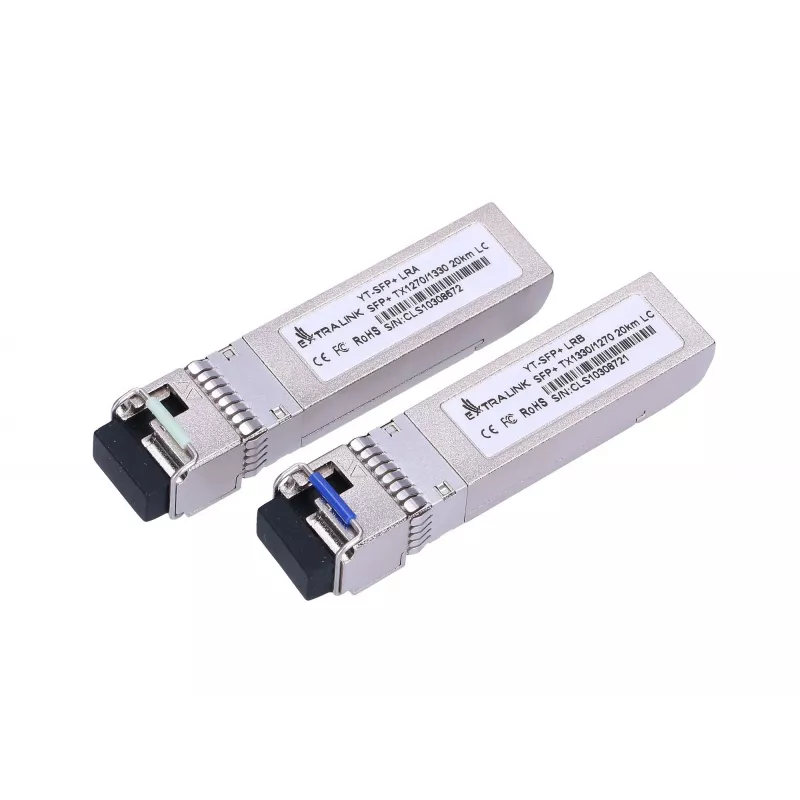

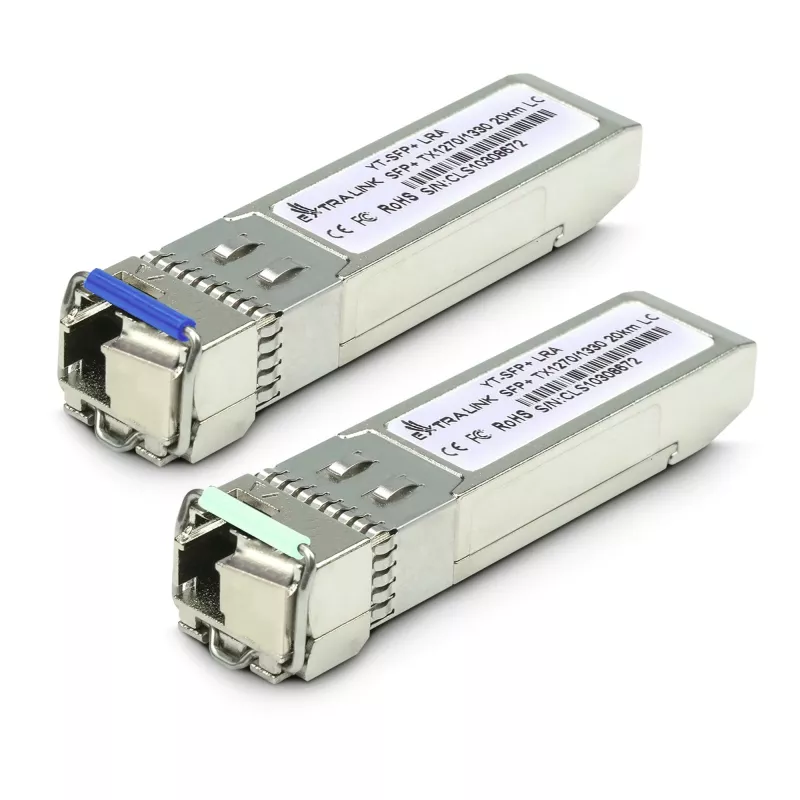

Extralink SFP+ 10G SFP+ WDM Modul 10Gbps 1270/1330nm Single-Mode 20km LC DOM Paar

Das Extralink SFP+ 10G WDM 1270/1330nm Single-Mode-Modulpaar ermöglicht eine bidirektionale 10-Gbps-Übertragung über eine einzelne Glasfaser mittels Wellenlängenmultiplex bei 1270 nm und 1330 nm. Jeder LC-verbundene SFP+-Transceiver unterstützt eine Reichweite von bis zu 20 km auf Single-Mode-Faser und verfügt über eine digitale optische Überwachungsschnittstelle (DOM) sowie einen seriellen I²C-Zweidrahtkanal zur Identifikation und Diagnose. Die elektrische Schnittstelle erfüllt die SFI-Spezifikationen und der Empfänger wandelt optische 10-Gbit/s-Signale in serielle elektrische PECL/CML-Ausgänge um.

Vorteile

Die Module bieten einen wirtschaftlichen, platzsparenden bidirektionalen Betrieb über eine Faser, DOM-Unterstützung zur Echtzeitüberwachung von optischer Leistung und Laserparametern sowie breite Kompatibilität mit 10-Gbps-Ethernet, SONET/SDH und mehreren optischen Kanalraten. Ihr SFP+-Formfaktor und der standardmäßige LC-Stecker vereinfachen die Installation und die Kompatibilität mit Netzwerkgeräten, die SFP+-Transceiver unterstützen.

Geeignet für

Technische Daten

Anwendung

Installieren Sie je ein Modul an jedem Ende der Glasfaserverbindung und stellen Sie die korrekte Wellenlängenorientierung (1270 nm vs. 1330 nm) sicher, sodass Sende- und Empfangsrichtung übereinstimmen. Stecken Sie jeden SFP+-Transceiver in den SFP+-Steckplatz des Geräts, bis er einrastet. Verbinden Sie die beiden Module mit Single-Mode-LC-Patchkabeln. Aktivieren Sie DOM oder überprüfen Sie die Diagnoseseite des Host-Geräts, um optische Leistung, Laserstrom und andere Parameter zu überwachen. Konfigurieren Sie das Netzwerkgerät für den 10-Gbps-Betrieb gemäß den Anforderungen Ihrer Topologie.

Empfehlungen

Verwenden Sie saubere LC-Stecker und befolgen Sie die Herstellerrichtlinien zur Handhabung optischer Module. Überprüfen Sie die Kompatibilität mit der SFP+-Unterstützungsliste Ihres Switch- oder Router-Herstellers und führen Sie nach der Installation Verbindungstests durch, um die korrekte Wellenlängenpaarung und akzeptable optische Leistungsreserven zu bestätigen.
