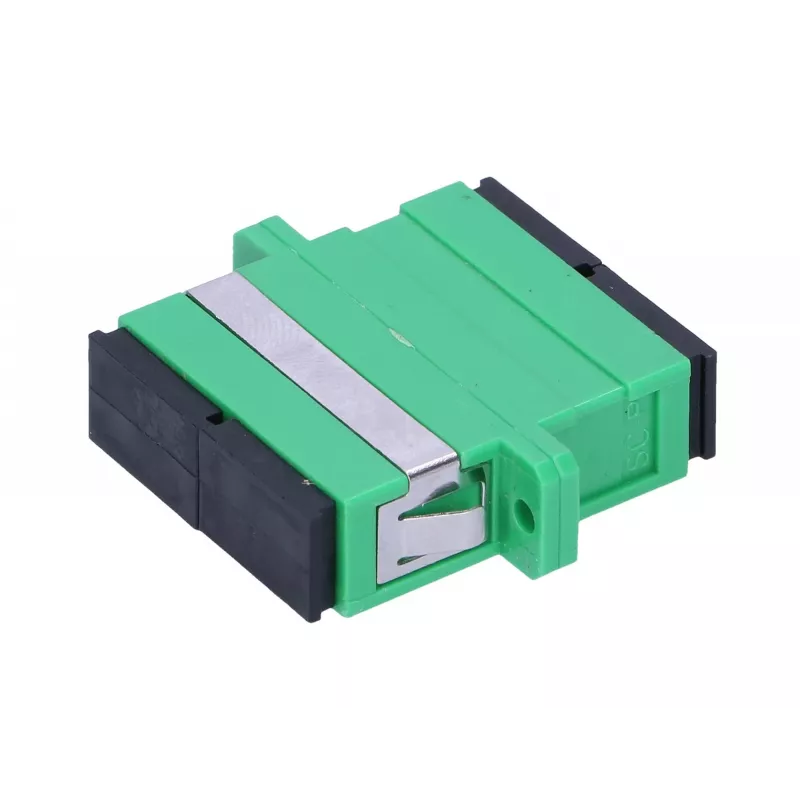

Extralink SC/APC Duplex-Adapter, Singlemode, Grün

Der Extralink SC/APC Duplex-Adapter, Singlemode, Grün ist eine Präzisionskomponente, die entwickelt wurde, um zwei Singlemode-Glasfasern über SC/APC-Steckgesichter auszurichten und zu koppeln. Der Adapter verfügt über ein grünes Gehäuse zur Kennzeichnung der APC-Polarität und bietet zwei SC/APC-Ports in Duplex-Ausführung, geeignet für Glasfaser-Patchpanels, Verteilerboxen und Inline-Verbindungen in Telekommunikations- und Datennetzinstallationen. Unbeschichtete Steckerkontakte gewährleisten einen direkten Ferrule-zu-Ferrule-Kontakt für die Singlemode-Übertragung.

Vorteile

Der Adapter bietet eine präzise Faserausrichtung und eine geringe Einfügedämpfung dank exakter interner Hülsentoleranzen. Sein Duplex-Format ermöglicht die Paarung von Sende- und Empfangsfasern in einem einzigen Modul, spart Platz im Panel und vereinfacht das Kabelmanagement. Die grüne Farbcodierung ermöglicht eine sofortige visuelle Identifizierung von APC-Schnittstellen und verringert das Risiko von Fehlsteckungen bei Installation und Wartung.

Geeignet für

• Singlemode-Glasfaser-Patchpanels in Telekommunikationsräumen und Rechenzentren
• Verteilerboxen und wandmontierte Gehäuse
• Inline-Glasfaserverbindungen und temporäre Reparaturverbindungen
• Spleißverschluss-Schnittstellen, die SC/APC-Stecker erfordern

Wichtige Spezifikationen

• Steckertyp: SC/APC Duplex
• Fasertyp: Singlemode
• Gehäusefarbe: Grün (APC-Kennzeichnung)
• Konfiguration: Duplex (zwei Steckplätze)
• Kontaktoberfläche: unbeschichteter Ferrule-Kontakt

Verwendung

Installieren Sie den Extralink SC/APC Duplex-Adapter in die entsprechende Aussparung eines Patchpanels oder einer Verteilerbox und stellen Sie sicher, dass der Adapter gemäß dem Gehäusedesign einrastet oder befestigt wird. Stecken Sie SC/APC-Stecker von Patchkabeln oder Pigtails in jeden Adapterport, bis sie einrasten, wobei die abgeschrägten Endflächen ausgerichtet sind und nicht gewaltsam eingeführt werden. Montieren Sie bei Inline-Verbindungen den Adapter in einem kompatiblen Panel oder Halter und verbinden Sie die beiden SC/APC-terminierten Fasern, um den optischen Pfad herzustellen.

Empfehlungen

Halten Sie die Steckerendflächen sauber und schützen Sie sie mit Staubkappen vor dem Stecken. Verwenden Sie geeignete Reinigungswerkzeuge für APC-Ferrulen und überprüfen Sie die geringe Einfügedämpfung mit einem optischen Leistungsmesser nach der Installation. Vermeiden Sie übermäßiges Biegen oder Belasten der angeschlossenen Faserkabel und wählen Sie den grünen APC-Adapter speziell beim Verbinden mit abgeschrägten SC/APC-Steckern, um die Rückflussdämpfungsleistung zu erhalten.
