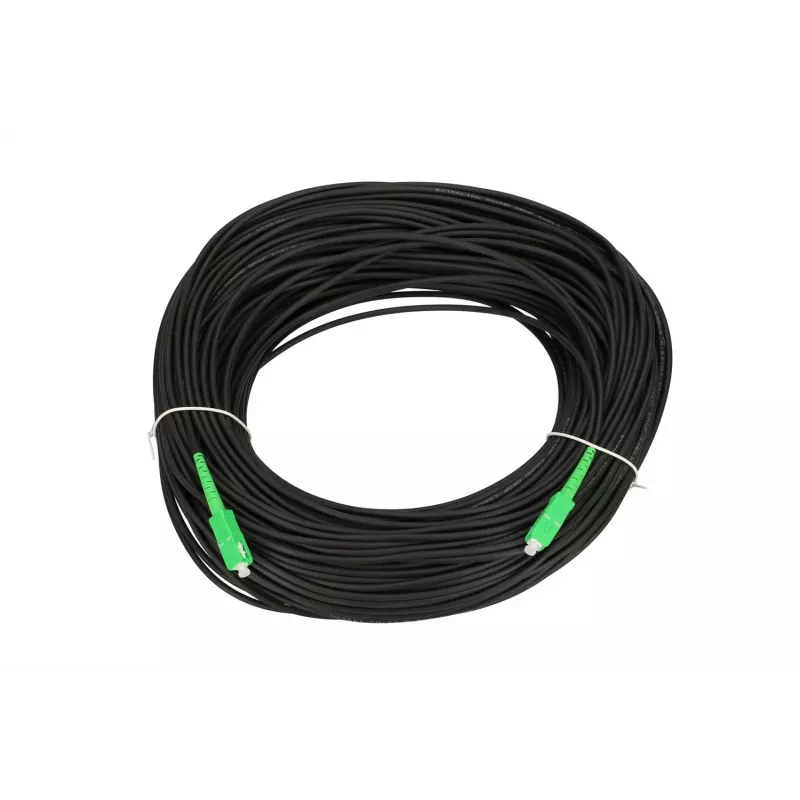

Extralink Patchcord SC/APC-SC/APC Round Drop Singlemode Simplex G.657A2 120m

Das Extralink Patchcord SC/APC-SC/APC Round Drop Singlemode Simplex G.657A2 120m ist ein Singlemode-Glasfaser-Patchkabel, das für FTTH- und andere Glasfasernetz-Installationen entwickelt wurde. Es verfügt über eine G.657A2-biegeunempfindliche Faser in einem 3-mm-Rundmantel und SC/APC-Steckverbinder an beiden Enden und bietet zuverlässige optische Verbindungen zur Verbindung von optischen Leitungsendgeräten (OLT), optischen Netzeinheiten/-abschlüssen (ONU/ONT) und anderen Glasfasergeräten über eine Strecke von 120 Metern.

Vorteile

Dieses Patchkabel verwendet eine G.657A2-Faser, die eine verbesserte Biegeleistung für die Installation in beengten Räumen und auf verlegten Drop-Kabeln bietet. Die SC/APC-Steckverbinder gewährleisten eine geringe Rückflussdämpfung und eine stabile mechanische Passung für die Singlemode-Übertragung. Die 3-mm-Rundkonstruktion kombiniert Flexibilität mit Haltbarkeit für den Innenbereich-Drop und die horizontale Verkabelung, während die Länge von 120 m den Bedarf an Spleißen oder zusätzlichen Kopplern bei mittellangen Grundstücksverkabelungen reduziert.

Geeignet für

• FTTH-Drop-Verbindungen zwischen OLT und ONU/ONT
• Horizontale und Steigleitungen in Wohn- oder kleinen Gewerbegebäuden
• Verbindung von optischen Geräten wie Switches, Medienkonvertern und Patchpanels
• Installationen, die eine biegeunempfindliche Faser in engen Führungsräumen erfordern

Technische Spezifikationen

• Fasertyp: Singlemode G.657A2 (biegeunempfindlich)

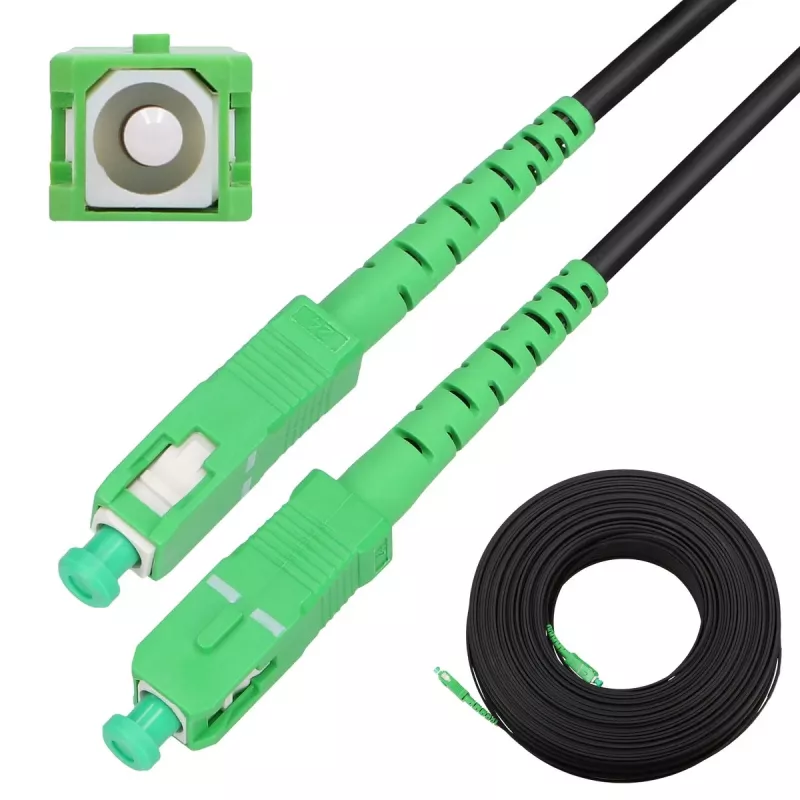

• Steckverbindertyp: SC/APC auf SC/APC, Simplex
• Länge: 120 m
• Kabeldurchmesser: 3 mm, Rundmantel
• Anwendung: Innenbereich-Drop, FTTH, horizontale Verkabelung

Verwendung

Verlegen Sie das Patchkabel entlang des geplanten Kabelwegs und vermeiden Sie scharfe Biegungen und mechanische Belastungen. Stecken Sie die SC/APC-Steckverbinder in die kompatiblen SC/APC-Adapter-Anschlüsse, bis sie einrasten oder vollständig sitzen, wobei Sie darauf achten, dass die Stecker-Nasen und die Ausrichtung der Ferrule mit dem Adapter übereinstimmen. Schließen Sie für FTTH-Installationen ein Ende an das OLT oder den Verteilerpunkt und das andere Ende an die ONU/ONT oder das Endgerät an. Sichern Sie die überschüssige Länge mit sanften Spulen und verwenden Sie ein geeignetes Kabelmanagement, um Knicke oder Kompression zu verhindern.

Empfehlungen

Fassen Sie die Steckverbinder am Gehäuse an und vermeiden Sie es, die Ferrule zu berühren. Reinigen Sie die Steckerstirnflächen vor dem Einstecken. Halten Sie den für G.657A2-Fasern angegebenen minimalen Biegeradius ein und schützen Sie das Kabel während der Installation vor Zugbelastungen. Lagern und transportieren Sie das Patchkabel in einer aufgerollten Konfiguration ohne enge Schlaufen, um die optische Leistung zu erhalten.
