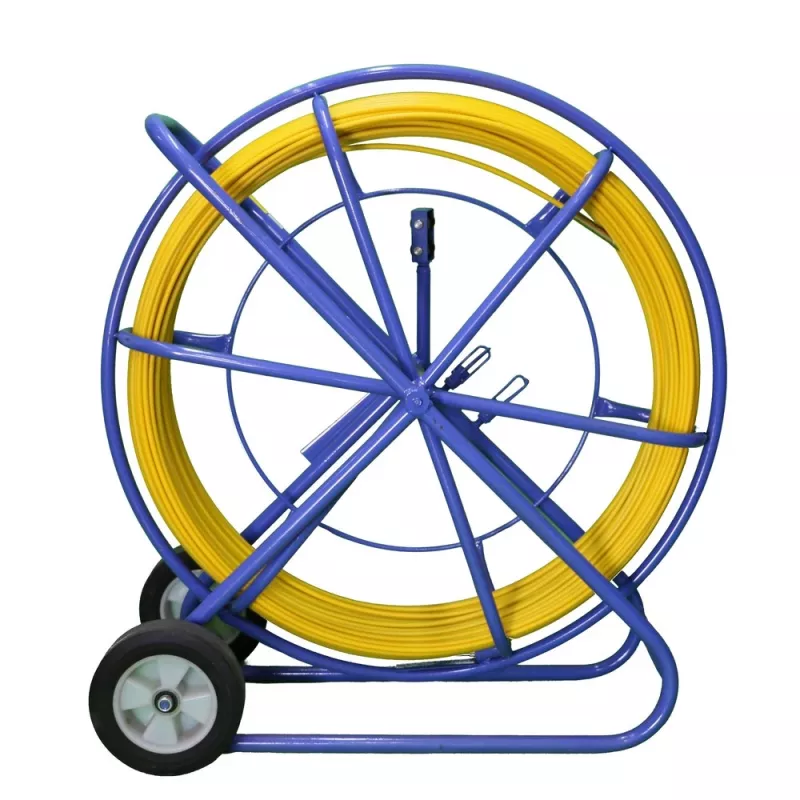

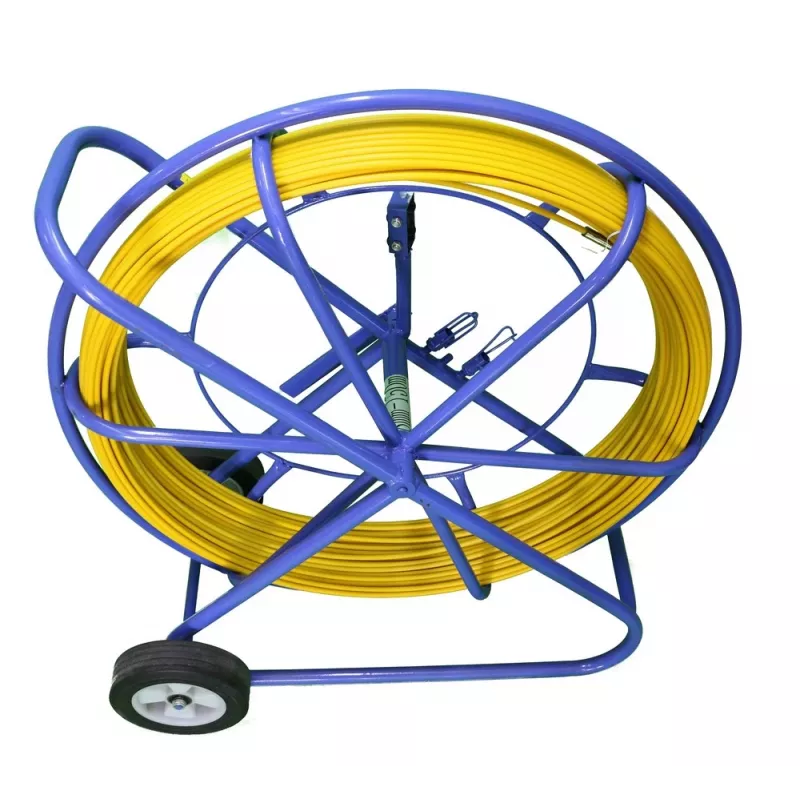

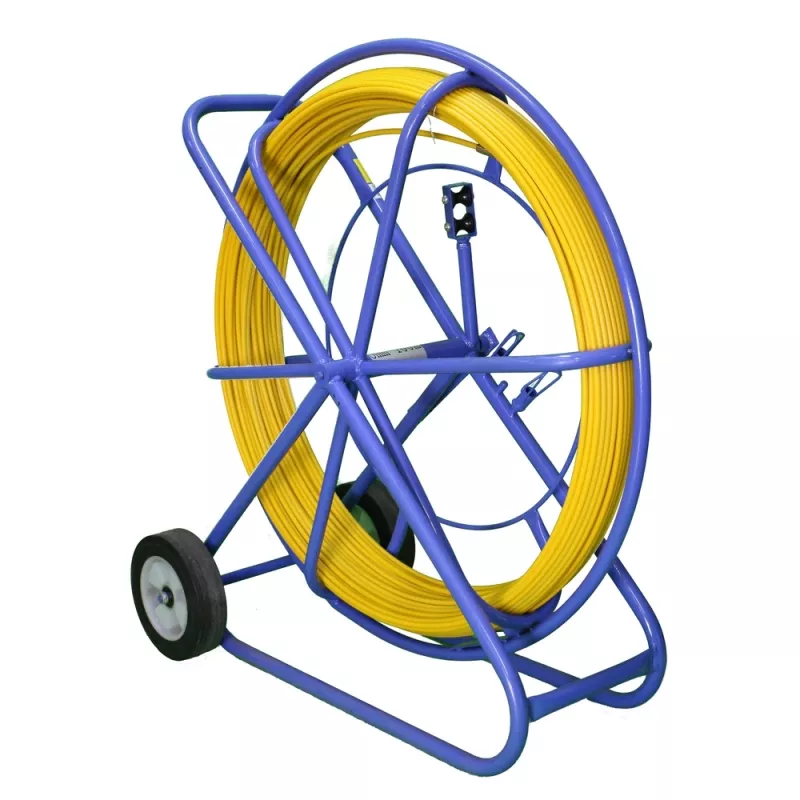

Extralink Kabelziehstab Pilot 9mm 150m Glasfaser GFK gelb

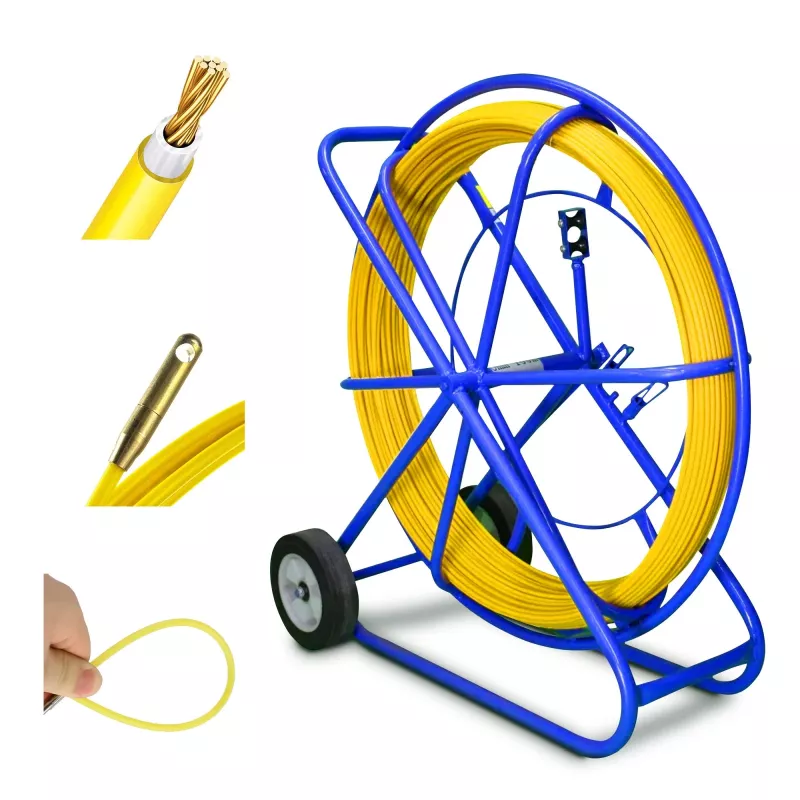

Der Extralink Kabelziehstab Pilot 9mm 150m ist ein Glasfaserstab (GFK), der zum Einziehen und Verlegen von Kabeln in Telekommunikations- und Elektroprojekten entwickelt wurde. Mit einem Durchmesser von 9 mm und einer Länge von 150 m ist der Stab hochflexibel und dennoch widerstandsfähig gegen Biegen und Reißen. Die Ausführung umfasst einen pulverbeschichteten blauen Rahmen mit Trommel, Handbremse und einer Ösenführung. Die Faser ist mit gelbem PE-Kunststoff ummantelt, der sie schützt und die Gleitfähigkeit verbessert, und das Faserende ist mit einem Führungskopf versehen, um das Einführen in Rohre und Kanäle zu erleichtern.

Vorteile

Die GFK-Konstruktion bietet ein ausgewogenes Verhältnis von Elastizität und Zugfestigkeit, sodass der Stab Biegungen ohne bleibende Verformung bewältigen kann. Die gelbe PE-Ummantelung schützt die Glasfaser vor Abrieb und verringert die Reibung beim Einziehvorgang, während die helle Farbe die Sichtbarkeit auf der Baustelle verbessert. Der pulverbeschichtete blaue Rahmen mit Handbremse sichert die Trommel für kontrolliertes Abrollen und bequemen Transport. Die integrierte Öse und der fertig bearbeitete Führungskopf ermöglichen eine präzise Führung durch Rohre und verringern das Risiko des Verhakens.

Geeignet für

• Installation von Telekommunikations- und Glasfaserkabeln in Rohren und Kanälen
• Elektrokabelverlegung in Wohn- und Geschäftsgebäuden
• Einziehen von Kabeln durch unterirdische und oberirdische Kabeltrassen, wo ein flexibler Stab erforderlich ist
• Wartungs- und Nachrüstarbeiten, die eine präzise Führung von Kabeln erfordern

Wichtige Spezifikationen

• Material: Glasfaser (GFK) mit gelber PE-Schutzummantelung
• Stabdurchmesser: 9 mm
• Stablänge: 150 m
• Rahmen: pulverbeschichteter Metallrahmen (blau) mit Trommel
• Bremse: Handbremse zum Arretieren der Trommel
• Merkmale: Ösenführung und fertiger Führungskopf am Faserende
• Eigenschaften: hohe Elastizität, Biege- und Reißfestigkeit, reibungsarme Oberfläche

Anwendung

Stellen Sie die Trommel auf eine stabile Oberfläche oder nutzen Sie den integrierten Rahmen für Transport und Einsatz. Lösen Sie die Handbremse und führen Sie den Führungskopf in das Rohr oder den Kanal ein, dann schieben Sie den Stab vorwärts, während Sie ihn nach Bedarf drehen oder führen, um Biegungen zu bewältigen. Wenn die erforderliche Länge eingeführt ist, arretieren Sie die Trommel mit der Handbremse, um ein Zurückrollen zu verhindern. Befestigen Sie das Kabel gemäß den bewährten Praktiken des Kabeleinziehens am Führungskopf oder der Öse und ziehen Sie dann den Stab langsam zurück, um das Kabel durch das Rohr zu ziehen. Überprüfen Sie den Stab und die Schutzummantelung nach dem Gebrauch und wickeln Sie die Faser zur Aufbewahrung wieder auf die Trommel.

Empfehlungen

Verwenden Sie geeignete persönliche Schutzausrüstung und befolgen Sie die örtlichen Sicherheitsvorschriften für die Kabelinstallation. Vermeiden Sie scharfe Stöße oder übermäßige Biegeradien, die die Kapazität des Stabs überschreiten. Reinigen Sie die Rohre von Schmutz, bevor Sie den Stab einführen, und überprüfen Sie die gelbe PE-Ummantelung regelmäßig auf Verschleiß; ersetzen Sie den Stab, wenn die Glasfaser freigelegt ist. Bei langen Einzügen oder schwierigen Strecken sollten Sie ein mit PE-Ummantelungen verträgliches Schmiermittel verwenden und die empfohlenen Zugspannungsgrenzen für das zu installierende Kabel einhalten.
