Extralink CAT7 S/FTP indoor twisted pair installation cable 50 m EX.96549

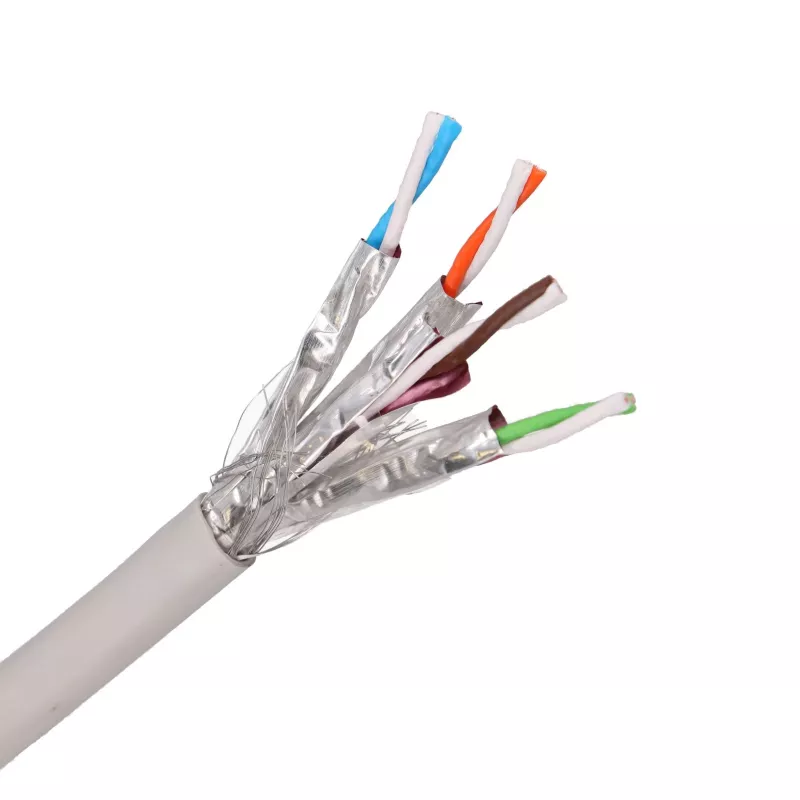

Das Extralink EX.96549 ist ein vollständig geschirmtes (S/FTP) Indoor-Installationskabel der Kategorie 7 in einer Länge von 50 m. Jedes der vier Twisted-Pair-Adernpaare ist einzeln mit Aluminiumfolie umwickelt, und der gesamte Kern ist mit einem Gesamtgeflechtschirm sowie einem Erdungsdraht (Drain Wire) umgeben – die Konstruktion, die das S/FTP-Design definiert. Entwickelt für die dauerhafte strukturierte Verkabelung in Gebäuden, unterstützt es 10-Gigabit-Ethernet (10GBASE-T) über die gesamte Bandbreite der Kategorie 7 von bis zu 600 MHz und erfüllt die Leistungsklasse F / FA.

Vorteile

Die Kombination aus einzeln gefolien Paaren und einem Gesamtgeflechtschirm bietet diesem Kabel einen hervorragenden Schutz gegen Nebensprechen von außen und elektromagnetische Störungen, was es zu einer robusteren Wahl als ungeschirmte oder einfach geschirmte Typen für dichte Kabelbündel, Verlegungen in der Nähe von Stromleitungen und elektrisch laute Umgebungen macht. Die massiven blanken Kupferleiter halten den Gleichstromwiderstand niedrig und die Übertragung über die Verbindung stabil, während der flammhemmende, raucharme und halogenfreie (LSZH) Mantel im Brandfall minimalen Rauch und keine giftigen Halogengase abgibt – geeignet für Büros, öffentliche Gebäude und andere belegte Räume. Das Kabel bleibt vollständig abwärtskompatibel mit Cat6A-, Cat6- und Cat5e-Geräten, und die Länge von 50 m ist praktisch für kurze Backbone-Verbindungen, Verkabelungen in einzelnen Räumen und einzelne Geräteanschlüsse, ohne sich auf eine ganze Installationsrolle festlegen zu müssen.

Geeignet für

• Dauerhafte strukturierte Verkabelung in Büros, Datenräumen und Gewerbegebäuden
• 10-Gigabit-Ethernet-Verbindungen und Hochgeschwindigkeits-Workstation-Anschlüsse
• Installationen, die elektromagnetischen Störungen, dichter Bündelung oder nahen Stromleitungen ausgesetzt sind
• Einspeisung von geschirmten Patchpanels, Netzwerkdosen und Keystone-Modulen
• IP-Kamera-, Access-Point- und PoE-Geräteverbindungen, die eine vollständige Schirmung erfordern

Wichtige technische Daten

• Marke: Extralink
• Modell / MPN: EX.96549
• EAN: 5904960296549
• Kabelstandard: Cat7 (Kategorie 7), Klasse F / FA

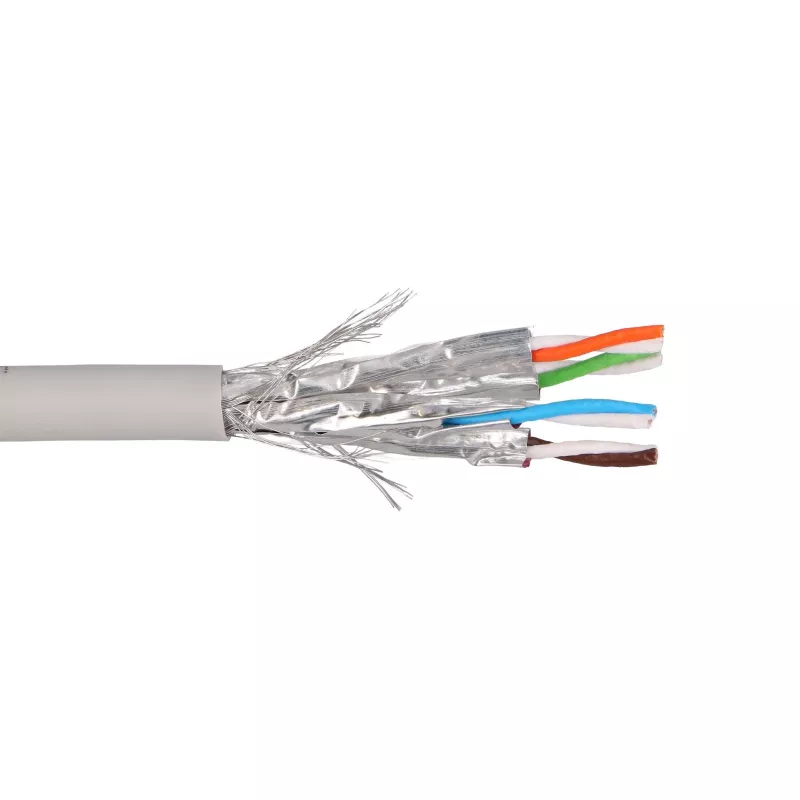

• Schirmung: S/FTP (jedes Paar foliengeschirmt plus Gesamtgeflechtschirm mit Erdungsdraht)
• Leiter: massive blanke Kupfer (CU), 23 AWG
• Paare: 4 Twisted-Pair-Paare (8 Adern)
• Isolierung: PE / HDPE-Dielektrikum
• Mantel: LSZH (Low Smoke Zero Halogen), für Innenräume geeignet
• Bandbreite: bis zu 600 MHz
• Übertragungsgeschwindigkeit: bis zu 10 Gbit/s (10GBASE-T); auch 2,5G/5GBASE-T
• Wellenwiderstand: 100 Ω
• Normen: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

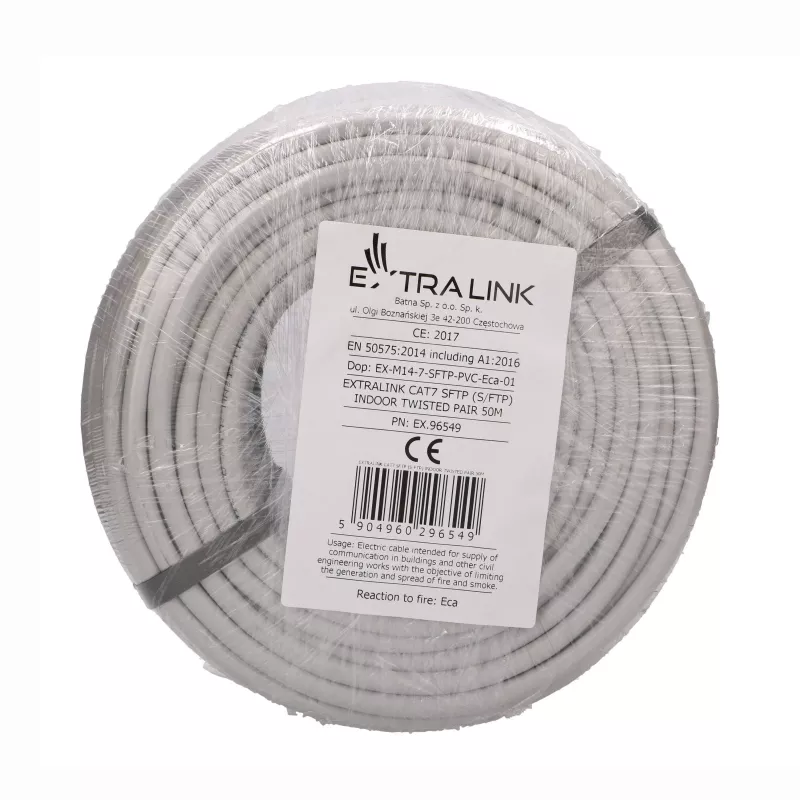

• Länge: 50 m

Verwendungshinweise

Verlegen Sie das Kabel entlang des geplanten Wegs und vermeiden Sie scharfe Biegungen unterhalb des minimalen Biegeradius. Schneiden Sie es auf die gewünschte Länge zu, entfernen Sie den LSZH-Mantel, klappen Sie das Gesamtgeflecht zurück und verbinden Sie den Erdungsdraht am Patchpanel mit Erde. Entdrillen Sie dann jedes Paar minimal und schließen Sie es an geschirmte Cat6A- oder Cat7-Keystone-Dosen, Patchpanels oder RJ45-Stecker gemäß dem T568A/T568B-Farbschema an. Sorgen Sie für durchgehende Schirmung und erden Sie den Schirm am Rack, um den vollen S/FTP-Vorteil zu nutzen. Testen Sie nach der Installation jede Verbindung mit einem zertifizierten Kabeltester, um korrekte Verkabelung und Leistung zu bestätigen.

Empfehlungen

Halten Sie für einen zuverlässigen 10-Gigabit-Betrieb einzelne Strecken innerhalb des 100-m-Kanallimits, verwenden Sie geschirmte (STP) Steckverbinder und Dosen in der gesamten Verbindung und erden Sie den Schirm an einem oder beiden Enden gemäß Ihrem Erdungsschema. Halten Sie die Paarverdrillung so nah wie möglich am Anschlusspunkt, vermeiden Sie eine parallele Verlegung des Kabels zu Stromleitungen und zertifizieren Sie jede installierte Strecke gemäß ISO/IEC 11801 vor der Inbetriebnahme.
