Extralink CAT7 S/FTP indoor twisted pair installation cable 305 m EX.96570

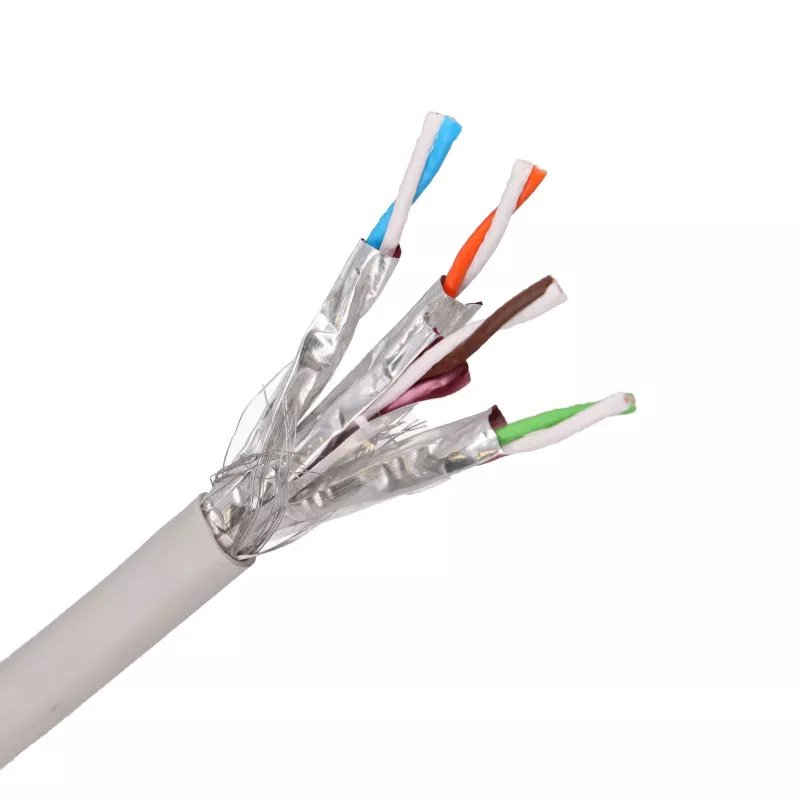

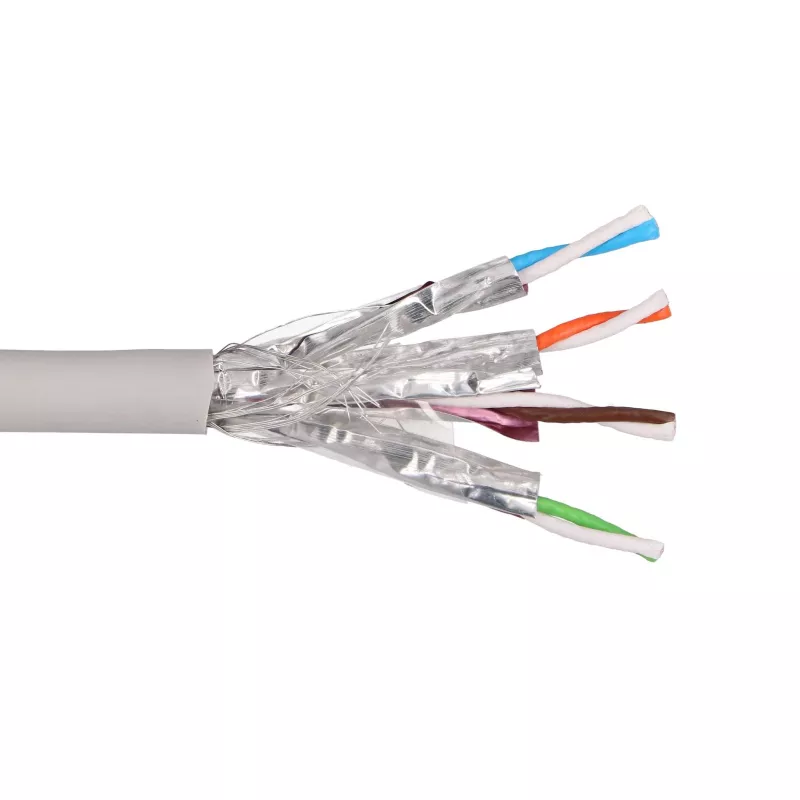

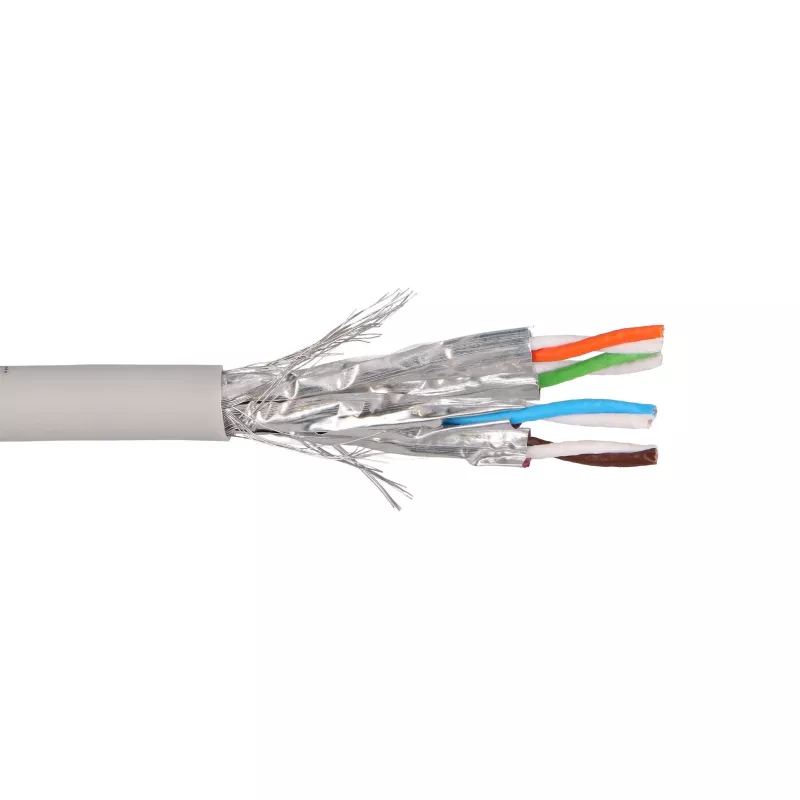

Das Extralink EX.96570 ist ein vollständig geschirmtes (S/FTP) Indoor-Twisted-Pair-Installationskabel der Kategorie 7 auf einer 305 m (1000 ft) Pull-Box-Rolle. Jedes der vier Twisted Pairs ist einzeln in Aluminiumfolie gewickelt und der gesamte Kern ist zusammen mit einem Abflussdraht (Erdungsdraht) von einem Gesamtgeflechtschirm umschlossen – die Konstruktion, die das S/FTP-Design definiert. Entwickelt für die permanente strukturierte Verkabelung in Gebäuden, unterstützt es 10 Gigabit Ethernet (10GBASE-T) über die gesamte Bandbreite der Kategorie 7 von bis zu 600 MHz und erfüllt die Leistungsklasse F/FA.

Vorteile

Die Kombination aus einzeln gefolien Paaren und einem Gesamtgeflechtschirm bietet diesem Kabel einen hervorragenden Schutz gegen Nebensprechen und externe elektromagnetische Störungen, was es zu einer stärkeren Wahl als ungeschirmte oder einfach geschirmte Typen für dichte Kabelbündel, Verlegungen in der Nähe von Stromleitungen und elektrisch lauten Umgebungen macht. Die massiven blanken Kupferleiter halten den Gleichstromwiderstand niedrig und die Übertragung über lange Strecken stabil, während der flammhemmende Low Smoke Zero Halogen (LSZH)-Mantel im Brandfall minimalen Rauch und keine giftigen Halogengase abgibt – geeignet für Büros, öffentliche Gebäude und andere belegte Räume. Das Kabel bleibt vollständig abwärtskompatibel mit Cat6A-, Cat6- und Cat5e-Geräten, und die Pull-Box-Verpackung führt das Kabel glatt ohne Verwicklungen oder Knicke zu.

Geeignet für

• Permanente strukturierte Verkabelung in Büros, Datenräumen und Gewerbegebäuden
• 10-Gigabit-Ethernet-Backbones und Hochgeschwindigkeits-Workstation-Verbindungen
• Installationen mit EMV-Belastung, dichter Bündelung oder in der Nähe von Stromleitungen
• Einspeisung von geschirmten Patchfeldern, Netzwerkdosen und Keystone-Modulen
• IP-Kamera-, Access-Point- und PoE-Geräte-Strecken, die eine vollständige Schirmung erfordern

Wichtige Spezifikationen

• Marke: Extralink
• Modell/MPN: EX.96570
• EAN: 5904960296570
• Kabelstandard: Cat7 (Kategorie 7), Klasse F/FA
• Schirmung: S/FTP (jedes Paar foliengeschirmt plus Gesamtgeflechtschirm mit Abflussdraht)
• Leiter: massives blankes Kupfer (CU), 23 AWG
• Paare: 4 Twisted Pairs (8 Leiter)
• Isolierung: PE/HDPE-Dielektrikum
• Mantel: LSZH (Low Smoke Zero Halogen), für Innenräume geeignet
• Bandbreite: bis zu 600 MHz
• Übertragungsgeschwindigkeit: bis zu 10 Gbit/s (10GBASE-T); auch 2,5G/5GBASE-T
• Wellenwiderstand: 100 Ω
• Normen: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

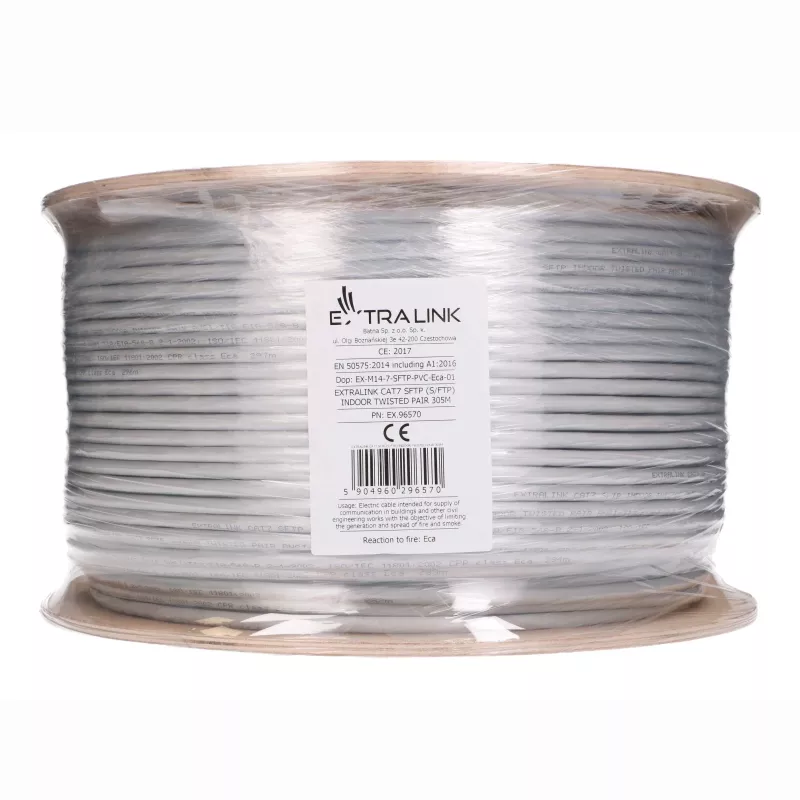

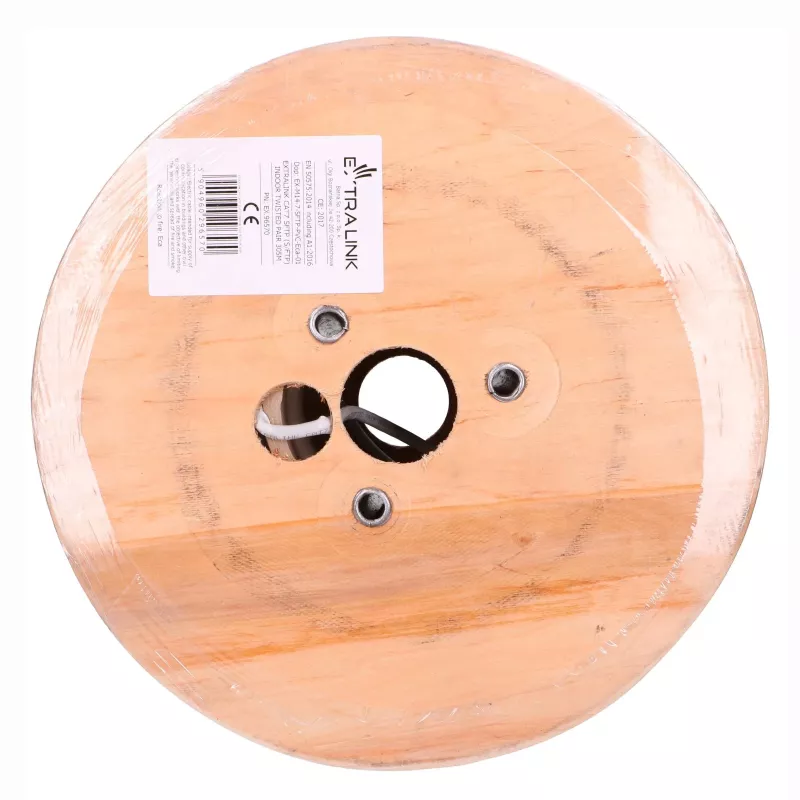

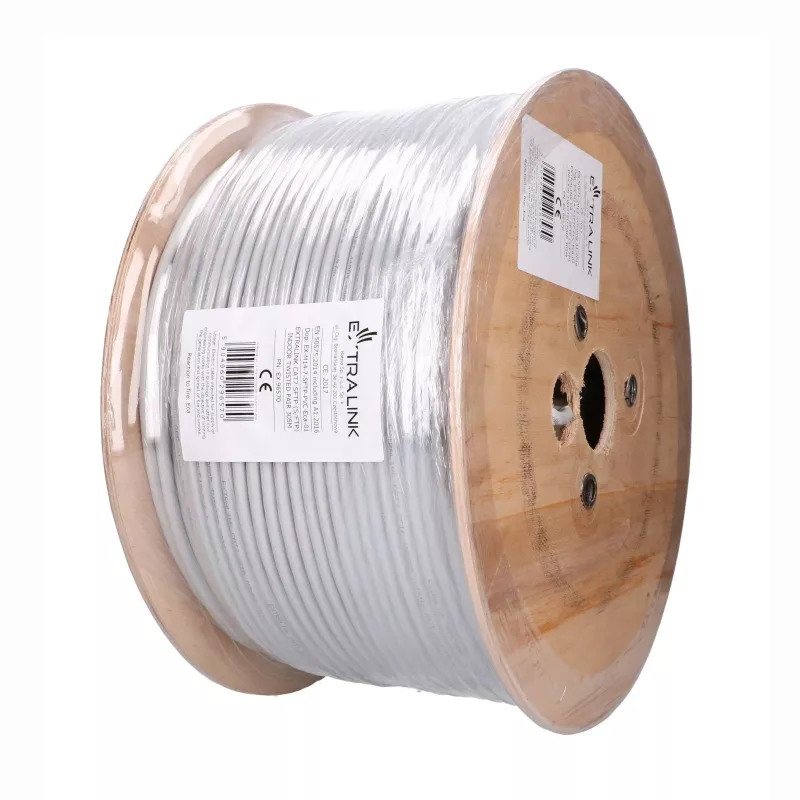

• Länge: 305 m (1000 ft) Pull-Box-Rolle

Verwendung

Ziehen Sie die benötigte Länge direkt aus der Box, verlegen Sie sie entlang des geplanten Kabelwegs und vermeiden Sie scharfe Biegungen unterhalb des minimalen Biegeradius des Kabels. Auf Länge schneiden, den LSZH-Mantel abmanteln, den Gesamtgeflechtschirm zurückfalten und den Abflussdraht am Patchfeld erden, dann jedes Paar minimal abisolieren und auf geschirmte Cat6A- oder Cat7-Keystone-Buchsen, Patchfelder oder RJ45-Stecker nach dem T568A/T568B-Farbschema auflegen. Die Schirmkontinuität durchgehend aufrechterhalten und den Schirm am Rack erden, um den vollen S/FTP-Vorteil zu nutzen. Testen Sie nach der Installation jede Verbindung mit einem zertifizierten Kabeltester, um die korrekte Verkabelung und Leistung zu bestätigen.

Empfehlungen

Für einen zuverlässigen 10-Gigabit-Betrieb halten Sie einzelne Strecken innerhalb des 100-m-Kanallimits, verwenden Sie geschirmte (STP) Steckverbinder und Dosen im gesamten Link und erden Sie den Schirm an einem oder beiden Enden gemäß Ihrem Erdungsschema. Halten Sie die Paarverdrillungen so nah wie möglich am Anschlusspunkt, vermeiden Sie die parallele Verlegung des Kabels zu Stromleitungen und zertifizieren Sie jede installierte Strecke gemäß ISO/IEC 11801 vor der Inbetriebnahme.
