Extralink CAT7 S/FTP indoor twisted pair installation cable 100 m EX.96556

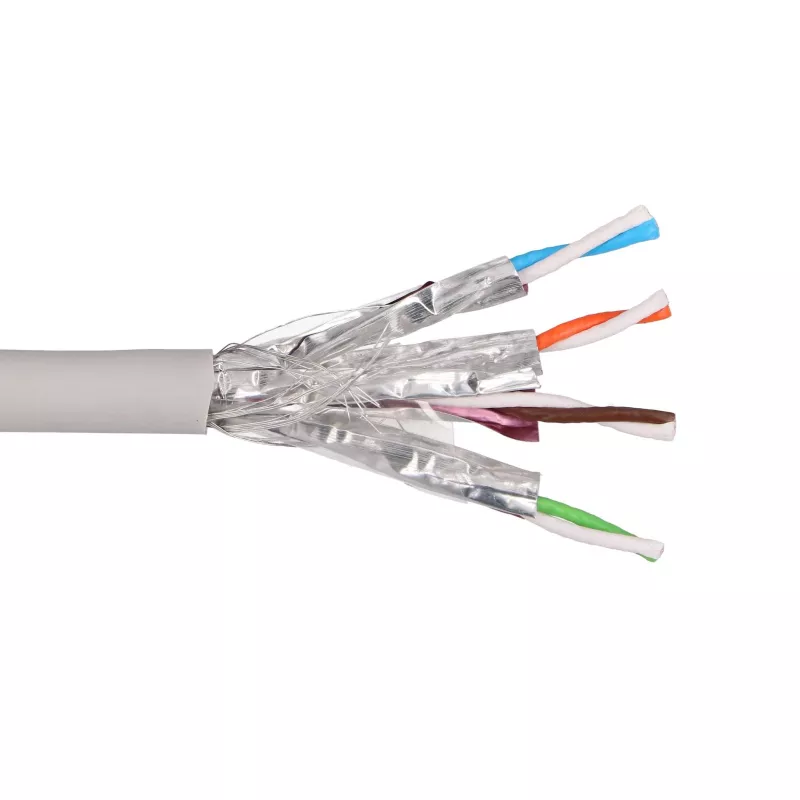

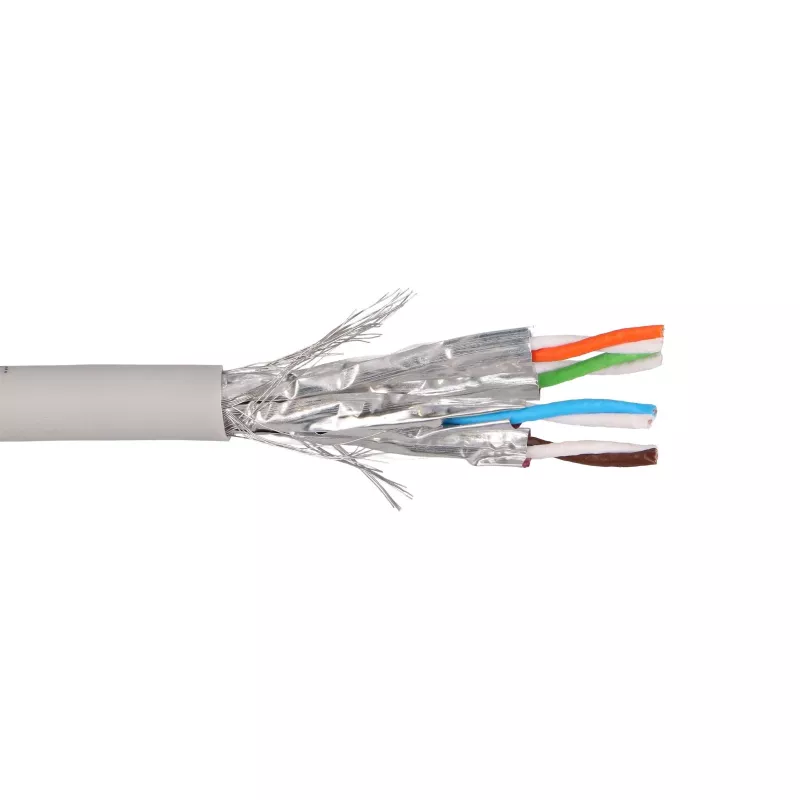

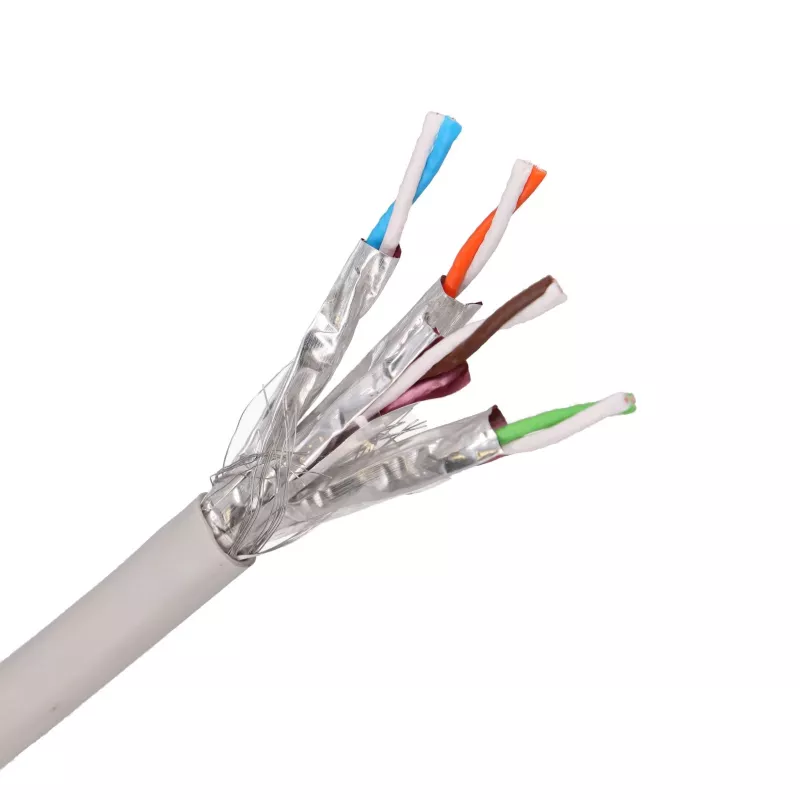

Das Extralink EX.96556 ist ein vollständig geschirmtes (S/FTP) Indoor-Installationskabel der Kategorie 7 auf einer 100-m-Rolle. Jedes der vier Twisted-Pair-Adernpaare ist einzeln in Aluminiumfolie gewickelt, und der gesamte Kern ist zusammen mit einem Erdungsdraht von einem Gesamtgeflechtschirm umgeben – die Konstruktion, die das S/FTP-Design definiert. Entwickelt für die permanente strukturierte Verkabelung in Gebäuden, unterstützt es 10 Gigabit Ethernet (10GBASE-T) über die gesamte Bandbreite der Kategorie 7 von bis zu 600 MHz und erfüllt die Leistungsklasse F/FA.

Vorteile

Die Kombination aus einzeln gefolien Paaren und einem Gesamtgeflechtschirm bietet diesem Kabel einen hervorragenden Schutz gegen Alien-Nebensprechen und externe elektromagnetische Störungen, was es zu einer stärkeren Wahl als ungeschirmte oder einfach geschirmte Typen für dichte Kabelbündel, Verlegungen in der Nähe von Stromleitungen und elektrisch lauten Umgebungen macht. Die massiven blanken Kupferleiter halten den Gleichstromwiderstand niedrig und die Übertragung über lange Strecken stabil, während der flammhemmende, raucharme und halogenfreie (LSZH) Mantel im Brandfall minimalen Rauch und keine giftigen Halogengase abgibt – geeignet für Büros, öffentliche Gebäude und andere belegte Räume. Das Kabel bleibt vollständig abwärtskompatibel mit Cat6A-, Cat6- und Cat5e-Geräten, und die 100-m-Rolle ist eine praktische Menge für die Verkabelung eines kleinen Büros, einer Etage oder mehrerer einzelner Anschlussdosen-Strecken.

Geeignet für

• Permanente strukturierte Verkabelung in Büros, Datenräumen und Geschäftsgebäuden
• 10-Gigabit-Ethernet-Backbones und Hochgeschwindigkeits-Arbeitsplatzverbindungen
• Installationen mit EMV-Belastung, dichter Bündelung oder in der Nähe von Stromkabeln
• Einspeisung von geschirmten Patchfeldern, Netzwerkdosen und Keystone-Modulen
• IP-Kamera-, Access-Point- und PoE-Geräte-Strecken, die eine vollständige Schirmung erfordern

Wichtige Spezifikationen

• Marke: Extralink
• Modell/MPN: EX.96556
• EAN: 5904960296556
• Kabelstandard: Cat7 (Kategorie 7), Klasse F/FA
• Schirmung: S/FTP (jedes Paar foliengeschirmt plus Gesamtgeflechtschirm mit Erdungsdraht)
• Leiter: massives blankes Kupfer (CU), 23 AWG
• Paare: 4 Twisted-Pair-Adernpaare (8 Leiter)
• Isolation: PE/HDPE-Dielektrikum
• Mantel: LSZH (Low Smoke Zero Halogen), Innenbereich, grau
• Bandbreite: bis zu 600 MHz
• Übertragungsgeschwindigkeit: bis zu 10 Gbit/s (10GBASE-T); auch 2,5G/5GBASE-T
• Wellenwiderstand: 100 Ω
• Normen: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

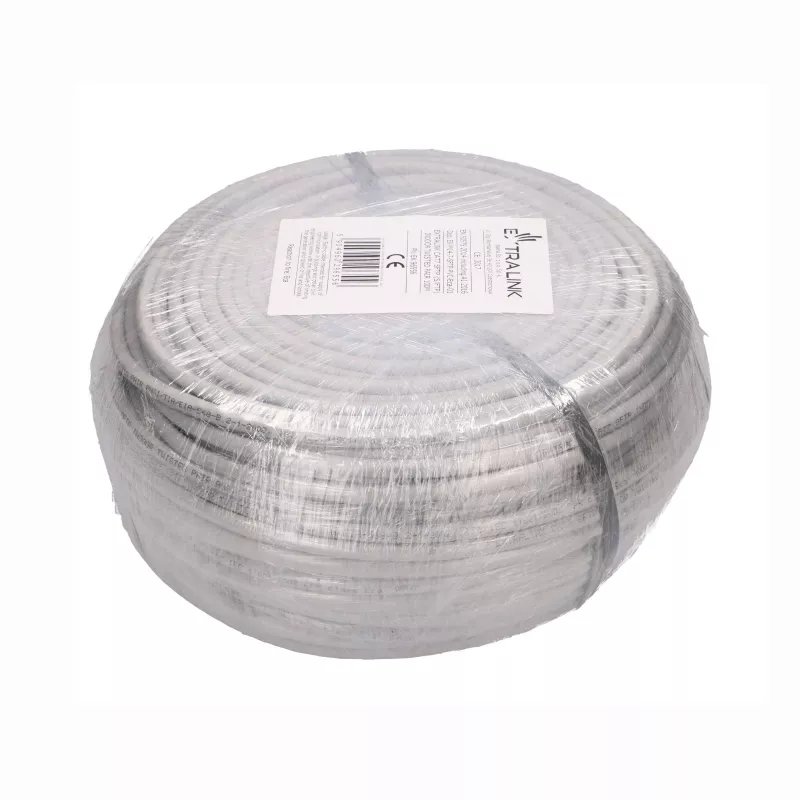

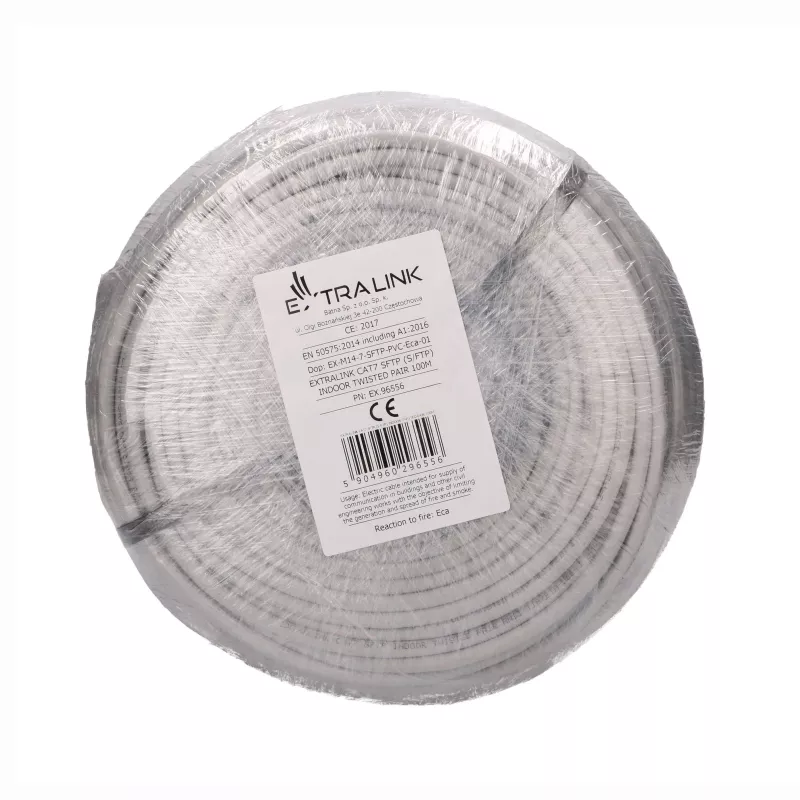

• Länge: 100-m-Rolle

Verwendung

Ziehen Sie die erforderliche Länge direkt von der Rolle ab, verlegen Sie sie entlang des geplanten Kabelwegs und vermeiden Sie scharfe Biegungen unterhalb des minimalen Biegeradius. Schneiden Sie auf Länge, entfernen Sie den LSZH-Mantel, klappen Sie das Gesamtgeflecht zurück und verbinden Sie den Erdungsdraht am Patchfeld mit Erde. Entdrillen Sie dann jedes Paar minimal und terminieren Sie es an geschirmten Cat6A- oder Cat7-Keystone-Buchsen, Patchfeldern oder RJ45-Steckern gemäß dem T568A/T568B-Farbschema. Halten Sie die Schirmkontinuität von Ende zu Ende aufrecht und erden Sie den Schirm am Rack, um den vollen S/FTP-Vorteil zu nutzen. Testen Sie nach der Installation jede Verbindung mit einem zertifizierten Kabeltester, um die korrekte Verkabelung und Leistung zu bestätigen.

Empfehlungen

Halten Sie für einen zuverlässigen 10-Gigabit-Betrieb einzelne Strecken innerhalb des 100-m-Kanallimits, verwenden Sie geschirmte (STP) Steckverbinder und Dosen in der gesamten Verbindung und erden Sie den Schirm an einem oder beiden Enden gemäß Ihrem Erdungsschema. Halten Sie die Paarverdrillung so nah wie möglich am Anschlusspunkt, vermeiden Sie die parallele Verlegung des Kabels zu Stromleitungen und zertifizieren Sie jede installierte Strecke gemäß ISO/IEC 11801 vor der Inbetriebnahme.
