Extralink CAT6A FTP (F/UTP) outdoor twisted pair cable with gel 305 m EX.96587

Das Extralink EX.96587 ist ein Cat6A-foliengeschirmtes (F/UTP) Outdoor-Paarinstallationskabel auf einer 305-m-Spule (1000 ft). Die vier ungeschirmten Twisted-Pair-Adern sind von einer gemeinsamen Aluminiumfolie mit Abflussdraht umgeben, während der Kern mit wasserblockierendem Gel gefüllt und mit wasserdichtem Band unter einem UV-beständigen Polyethylen-Mantel (PE) umwickelt ist. Diese versiegelte, gelgefüllte Konstruktion ermöglicht die Verlegung im Freien, unter der Erde oder in feuchten Kanälen und unterstützt 10-Gigabit-Ethernet (10GBASE-T) über die gesamte Cat6A-Bandbreite von bis zu 500 MHz.

Vorteile

Die Gel-Füllung und das wasserdichte Band verhindern das Eindringen von Feuchtigkeit entlang der Kabellänge, sodass die Verbindung auch bei Erdverlegung, in Rohren oder bei Regen zuverlässig funktioniert. Der robuste PE-Außenmantel ist UV-beständig und für einen weiten Temperaturbereich ausgelegt, was eine lange Lebensdauer im Außeneinsatz gewährleistet. Der Gesamtfolienschirm (F/UTP) unterdrückt externe elektromagnetische Störungen und schützt das Hochgeschwindigkeitssignal über weite Strecken. Die massiven blanken Kupferleiter sorgen für einen niedrigen Gleichstromwiderstand und stabile Übertragung. Das Kabel ist abwärtskompatibel mit Cat6- und Cat5e-Geräten und somit eine zukunftssichere Basis für Außenverbindungen.

Geeignet für

• Außenverkabelung zwischen Gebäuden, Masten und Nebengebäuden
• Erdverlegung und unterirdische Kabelkanäle (gelgefüllt, wassergesperrt)
• 10-Gigabit-Ethernet-Backbones und Hochgeschwindigkeits-Punkt-zu-Punkt-Verbindungen
• IP-Kameras im Außenbereich, drahtlose Access Points und PoE-Geräte
• Anschluss von Außen-Patchfeldern, Netzwerkdosen und Keystone-Modulen

Wichtige Spezifikationen

• Marke: Extralink
• Modell / MPN: EX.96587
• EAN: 5904960296587
• Kabelstandard: Cat6a (Kategorie 6A), Klasse EA
• Schirmung: F/UTP (Gesamtaluminiumfolie mit Abflussdraht, ungeschirmte Paare)
• Leiter: massives Blankkupfer (CU), 23 AWG
• Paare: 4 Twisted-Pair-Adern (8 Leiter)
• Isolierung: PE / HDPE-Dielektrikum
• Mantel: Polyethylen (PE), UV-beständig, gelgefüllt mit wasserdichtem Band (Außenbereich)
• Bandbreite: bis zu 500 MHz
• Übertragungsgeschwindigkeit: bis zu 10 Gbit/s (10GBASE-T); auch 2,5G/5GBASE-T
• Wellenwiderstand: 100 Ω
• Normen: ISO/IEC 11801-1, EN 50173-1, ANSI/TIA-568-C.2, IEC 61156-5, EN 50288-6-1

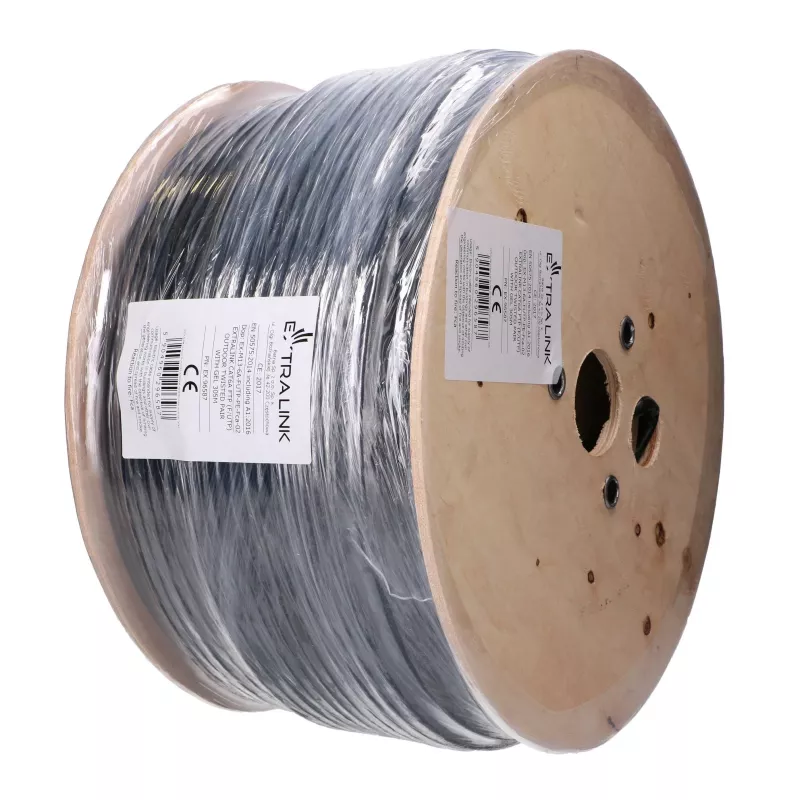

• Länge: 305 m (1000 ft) Spule

Verwendung

Ziehen Sie die benötigte Länge von der Spule entlang der geplanten Außen- oder Erdverlegeroute, unter Einhaltung des minimalen Biegeradius und Vermeidung scharfer Knicke. Auf Länge schneiden, PE-Mantel abisolieren, Gel abwischen, die Gesamtfolie zurückschlagen und den Abflussdraht am Patchfeld erden. Dann jedes Paar minimal abisolieren und auf Cat6A- oder Cat6-Keystone-Dosen, Patchfelder oder RJ45-Stecker nach T568A/T568B-Farbschema auflegen. Schirmkontinuität aufrechterhalten und den Schirm im Rack erden. Jeden Außeneingang mit einer Kabelverschraubung oder einem wetterfesten Gehäuse abdichten, um Feuchtigkeit fernzuhalten. Nach der Installation jede Verbindung mit einem zertifizierten Kabeltester prüfen, um Verdrahtung und Cat6A-Leistung zu bestätigen.

Empfehlungen

Für zuverlässigen 10-Gigabit-Betrieb halten Sie einzelne Strecken innerhalb des 100-m-Kanallimits, verwenden Sie geschirmte Steckverbinder und Gehäuse für den Außenbereich und erden Sie den Folienschirm gemäß Ihrem Erdungsschema. Schützen Sie beide Enden mit abgedichteten Kabelverschraubungen oder wetterfesten Boxen vor Feuchtigkeit, beachten Sie den angegebenen Biegeradius und die Zugbelastung beim Ziehen und zertifizieren Sie jede installierte Strecke nach ISO/IEC 11801 Klasse EA vor der Inbetriebnahme.
