Extralink CAT6A F/FTP Indoor Twisted Pair Installationskabel 305 m EX.96624

Das Extralink EX.96624 ist ein vollständig geschirmtes (F/FTP) Indoor-Twisted-Pair-Installationskabel der Kategorie 6A auf einer 305-m-Pull-Box-Rolle (1000 ft). Jedes der vier Twisted Pairs ist einzeln mit Aluminiumfolie umwickelt, und der gesamte Kern ist mit einer zweiten, durchgehenden Aluminiumfolienabschirmung sowie einem Erdungsdraht (Drain Wire) umgeben, was die für dieses Modell charakteristische F/FTP-Konstruktion ergibt. Es ist für die permanente strukturierte Gebäudeverkabelung ausgelegt und unterstützt 10 Gigabit Ethernet (10GBASE-T) über die gesamte Cat6A-Bandbreite von bis zu 500 MHz.

Vorteile

Die doppelte Folienabschirmung unterdrückt Nebensprechen und elektromagnetische Störungen von außen, was dieses Kabel in dichten Kabelbündeln, in der Nähe von Stromleitungen und in elektrisch lauten Umgebungen zu einer besseren Wahl als ungeschirmte Typen macht. Die massiven blanken Kupferleiter halten den Gleichstromwiderstand niedrig und die Signalstabilität über lange Strecken konstant, während der flammhemmende LSZH-Mantel (Low Smoke Zero Halogen) im Brandfall nur minimalen Rauch und keine giftigen Halogengase abgibt, was es für Büros, öffentliche Gebäude und andere belegte Räume geeignet macht. Die Pull-Box-Verpackung ermöglicht ein reibungsloses Abziehen des Kabels ohne Verwicklungen oder Knicke.

Geeignet für

• Permanente strukturierte Verkabelung in Büros, Datenräumen und Gewerbegebäuden
• 10-Gigabit-Ethernet-Backbones und Hochgeschwindigkeits-Workstation-Verbindungen
• Installationen, die elektromagnetischen Störungen, dichter Bündelung oder nahen Stromleitungen ausgesetzt sind
• Anschluss von geschirmten Patchpanels, Netzwerkdosen und Keystone-Modulen
• IP-Kamera-, Access-Point- und PoE-Geräte-Strecken, die eine Schirmung erfordern

Wichtige Spezifikationen

• Marke: Extralink
• Modell / MPN: EX.96624
• EAN: 5904960296624
• Kabelstandard: Cat6a (Kategorie 6A)

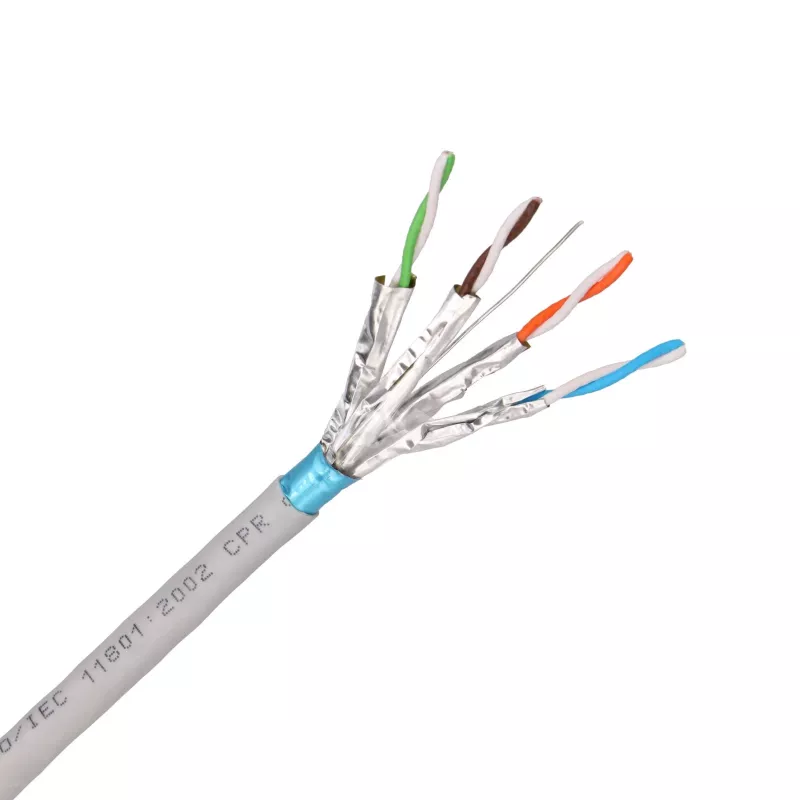

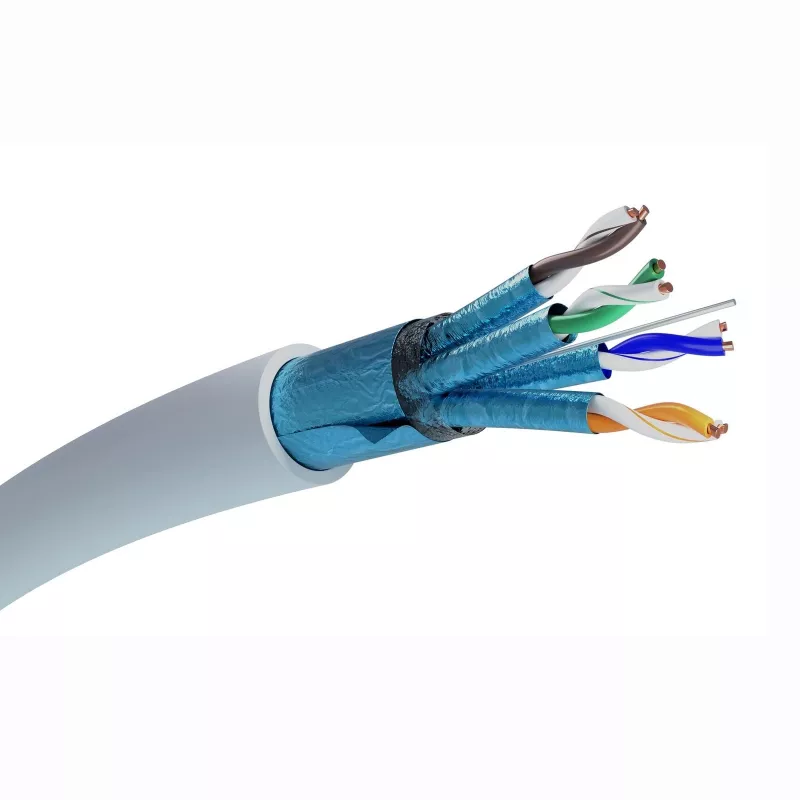

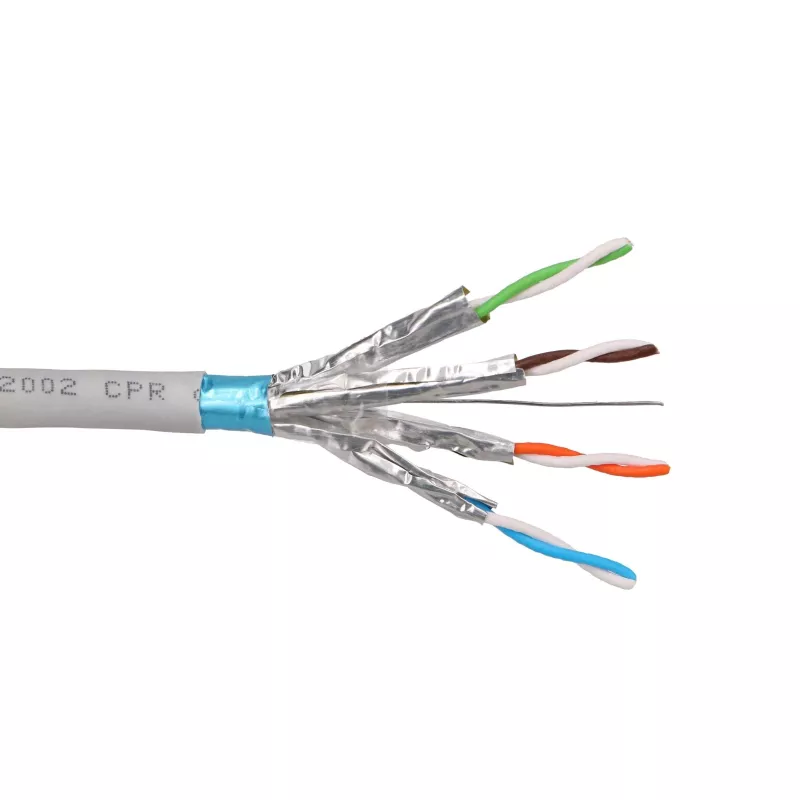

• Schirmung: F/FTP (jedes Paar foliengeschirmt plus Gesamtfolienschirm mit Erdungsdraht)
• Leiter: massive blanke Kupfer (CU), 23 AWG
• Paare: 4 Twisted Pairs (8 Adern)
• Isolation: HDPE-Dielektrikum
• Mantel: LSZH (Low Smoke Zero Halogen), für Innenräume geeignet
• Bandbreite: bis zu 500 MHz
• Übertragungsgeschwindigkeit: bis zu 10 Gbit/s (10GBASE-T)
• Wellenwiderstand: 100 Ω

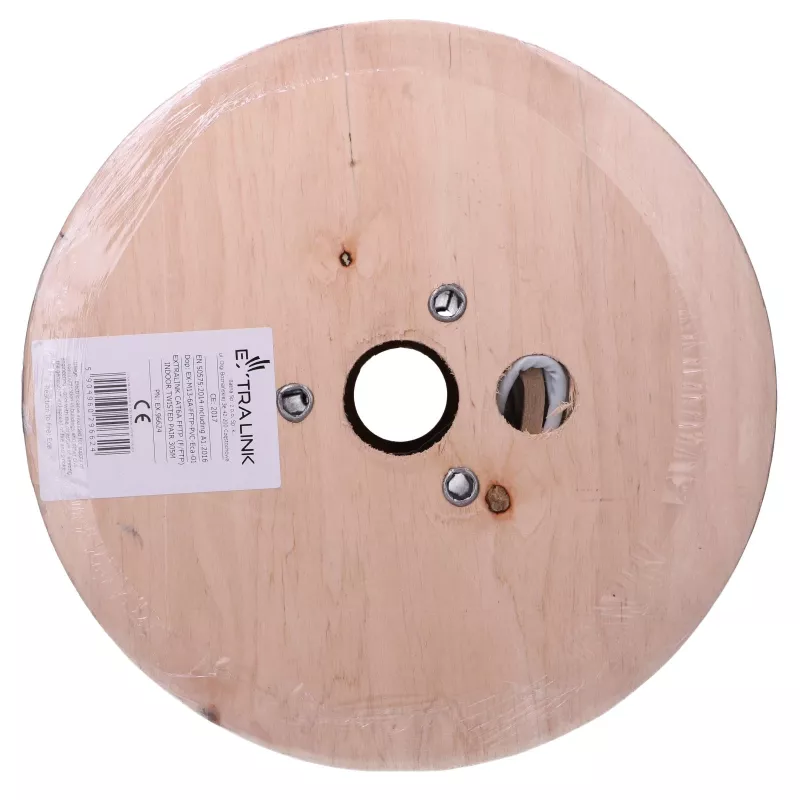

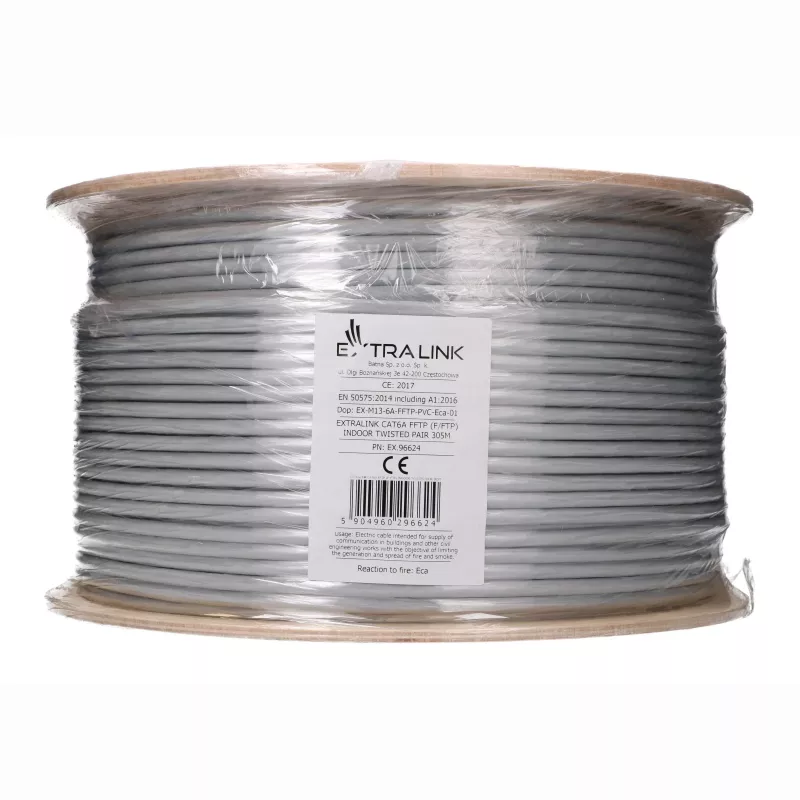

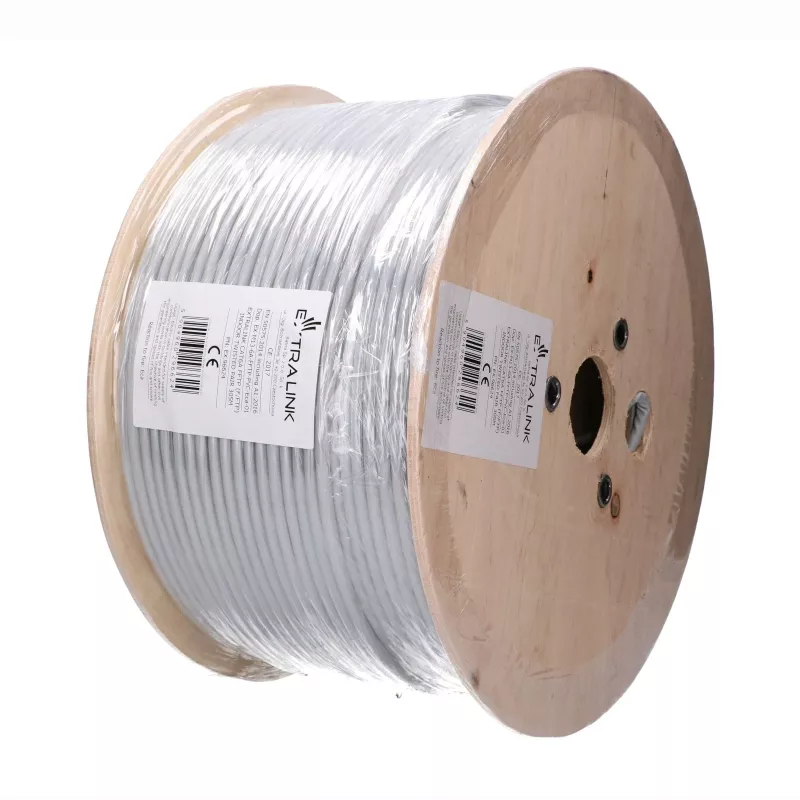

• Länge: 305 m (1000 ft) Pull-Box-Rolle

Verwendung

Ziehen Sie die benötigte Länge direkt aus der Box, verlegen Sie sie entlang des geplanten Kabelwegs und vermeiden Sie scharfe Biegungen unterhalb des minimalen Biegeradius. Schneiden Sie auf die gewünschte Länge, entfernen Sie den LSZH-Mantel, klappen Sie die Gesamtfolienabschirmung zurück und verbinden Sie den Erdungsdraht am Patchpanel mit Erde. Entdrillen Sie dann jedes Paar minimal und schließen Sie es an geschirmte Cat6A- oder Cat6-Keystone-Dosen, Patchpanels oder RJ45-Stecker gemäß dem T568A/T568B-Farbschema an. Sorgen Sie für eine durchgehende Schirmung und erden Sie die Abschirmung im Rack, um den vollen F/FTP-Vorteil zu nutzen. Testen Sie nach der Installation jede Verbindung mit einem zertifizierten Kabeltester, um die korrekte Verdrahtung und Cat6A-Leistung zu bestätigen.

Empfehlungen

Für einen zuverlässigen 10-Gigabit-Betrieb halten Sie einzelne Strecken innerhalb der 100-m-Kanalgrenzen, verwenden Sie geschirmte (STP) Steckverbinder und Dosen in der gesamten Verbindung und erden Sie die Abschirmung an einem oder beiden Enden gemäß Ihrem Erdungsschema. Halten Sie die Paarverdrillung so nah wie möglich am Anschlusspunkt, vermeiden Sie eine parallele Verlegung zu Stromleitungen und zertifizieren Sie jede installierte Strecke nach ISO/IEC 11801 Klasse EA vor der Inbetriebnahme.
