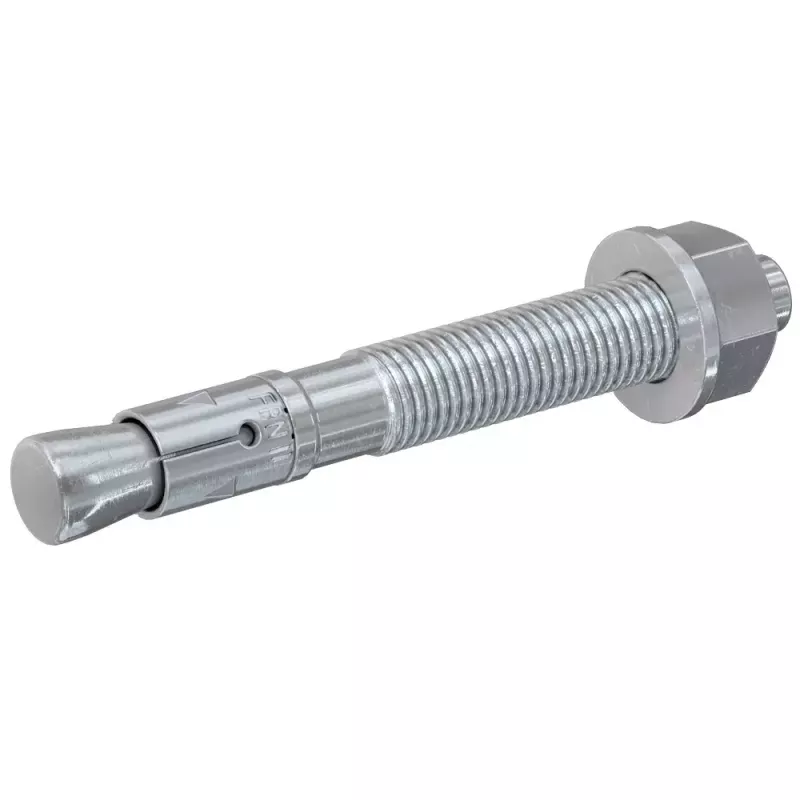

Expansionsanker Fischer FBN II 10/20

Der Fischer FBN II 10/20 Expansionsanker ist ein kosteneffizienter Stahlanker für den flexiblen Einsatz in ungerissenem Beton. Mit einem langen Gewinde und zwei wählbaren Verankerungstiefen eignet sich dieser galvanisch verzinkte Bolzenanker für Distanzmontage, Vorsteckmontage und Durchsteckmontage. Der FBN II 10/20 ist für Innenanwendungen wie die Befestigung von Geländern, Kabeltrassen und Konsolen vorgesehen und wird in Packungen zu 50 Stück geliefert.

Vorteile

Die Standard-Verankerungstiefe liefert maximale Tragfähigkeit, wodurch die Anzahl der Befestigungspunkte und die Größe der Ankerplatten reduziert werden können. Eine reduzierte Verankerungstiefe verkürzt die Bohrlochtiefe, beschleunigt die Installation und erhöht die Flexibilität. Das lange Gewinde gleicht Bauteiltoleranzen aus und unterstützt Distanzmontagen. Die Installation erfordert relativ wenige Hammerschläge und zeigt ein geringes Durchrutschmoment für eine einfachere Montage. Ein Eintreibstift schützt das Gewinde vor Beschädigung und ermöglicht eine schnellere Montage und Demontage des Anbauteils.

Geeignet für

• Befestigung von Geländern in ungerissenem Beton
• Montage von Kabeltrassen und Kabelkanälen
• Sicherung von Konsolen und Halterungen im Innenbereich
• Vorsteck- und Durchsteckmontage von Ankern
• Distanzmontagen, bei denen ein Ausgleich von Bauteiltoleranzen erforderlich ist

Wichtige Spezifikationen

• Marke: FISCHER
• Modell: FBN II 10/20
• Material: Galvanisch verzinkter Stahl
• Ankerdurchmesser: 10 mm (Nennmaß)
• Gewindelänge / Gesamtlänge: langes Gewinde, Gesamtlänge 96 mm
• Bohrlochdurchmesser: 10 mm
• Packungsmenge: 50 Stück
• MPN: 40851
• EAN: 4006209408513

Verwendung

Bohren Sie ein geeignetes 10-mm-Loch in ungerissenen Beton bis zur erforderlichen Verankerungstiefe. Reinigen Sie das Bohrloch von Staub und positionieren Sie den Anker entweder in Vorsteck- oder Durchsteckmontage. Setzen Sie den Anker ein und verankern Sie ihn durch Eintreiben des Eintreibstifts oder durch Anziehen, um die Hülse gegen den Beton zu spreizen. Bei Distanzmontagen nutzen Sie das lange Gewinde, um den Abstand der Komponenten vor dem endgültigen Anziehen anzupassen. Befolgen Sie die angegebene Verankerungstiefe und das Anzugsdrehmoment des Herstellers für sicheres Tragverhalten.

Empfehlungen

Der Fischer FBN II 10/20 ist für den Einsatz in ungerissenem Beton und für Innenanwendungen vorgesehen; wählen Sie die Standard-Verankerungstiefe, wenn maximale Tragfähigkeiten erforderlich sind, und die reduzierte Tiefe, wenn eine schnellere Installation oder flachere Bohrungen benötigt werden. Beachten Sie die Lasttabellen und Einbauanleitungen von Fischer für Abstände, Randabstände und Drehmomentwerte.
