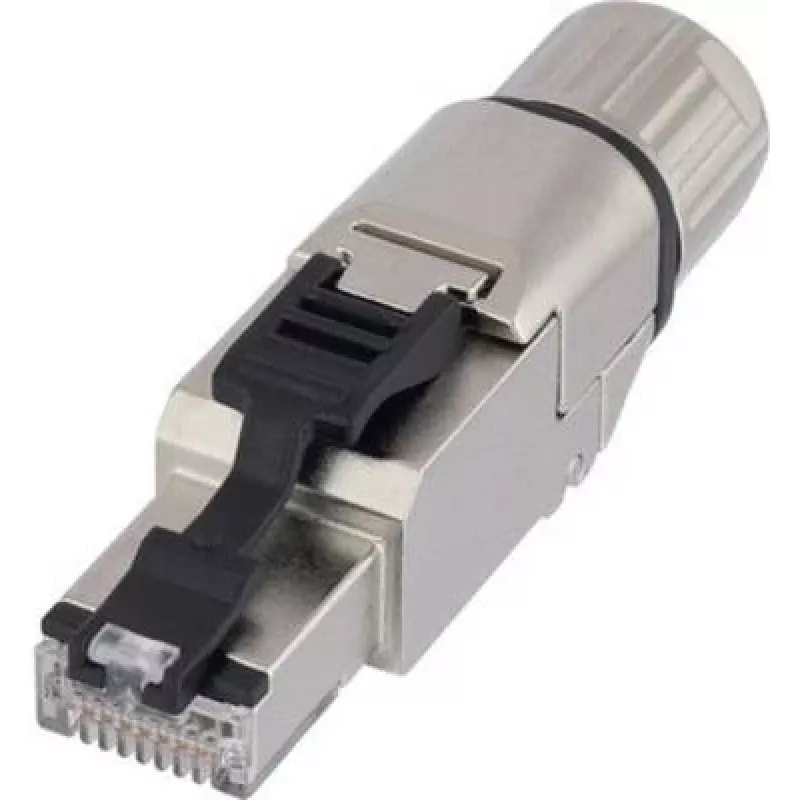

Ethernet-Steckverbinder Lapp ED-IE-AXS-6A-B-20-FC 21700653, RJ45-Feldkonfektionierbarer Adapter, geschirmt

Lapp ED-IE-AXS-6A-B-20-FC (21700653) ist ein geschirmter, feldkonfektionierbarer RJ45-Ethernet-Steckverbinder, der für die Vor-Ort-Terminierung von Netzwerkkabeln entwickelt wurde. Der Adapter unterstützt kategoriekompatible Verkabelung und bietet mechanischen Schutz und EMI-Abschirmung für industrielle und kommerzielle Ethernet-Installationen.

Vorteile

Die geschirmte Konstruktion reduziert elektromagnetische Störungen und verbessert die Signalintegrität. Das feldkonfektionierbare Design ermöglicht die Kabelterminierung ohne werksseitig vormontierte Stecker, was flexible Installation und Reparatur vor Ort erlaubt. Der Adapter ist kompatibel mit Standard-RJ45-Anschlüssen und bietet robusten mechanischen Schutz für das Kabelende.

Geeignet für

Technische Daten

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel entfernen und die Leiter gemäß dem erforderlichen Verdrahtungsstandard anordnen. Führen Sie die Leiter gemäß der produktspezifischen Verdrahtungsanleitung in die Kontakte des Adapters ein und sichern Sie dann die Schirmung und das Gehäuse gemäß den Montageschritten des Herstellers. Verwenden Sie die integrierten Funktionen oder mitgelieferten Teile, um den Steckverbinder fest mit dem Kabel zu verbinden und eine stabile mechanische und elektrische Verbindung herzustellen.

Empfehlungen

Verwenden Sie geschirmte, paarig verdrillte Kabel und befolgen Sie die Verdrahtungs- und Montageanweisungen von Lapp, um die ordnungsgemäße Schirmkontinuität sicherzustellen. Überprüfen Sie die Kategoriekompatibilität für die gewünschten Datenraten und führen Sie nach der Montage einen Kabeltest durch, um die Signalintegrität zu bestätigen.
