Ernitec Small Form Factor Pluggable (SFP) Transceiver-Datenverbindung bis zu 550 m in 50/125 µm Multimode-Glasfaser

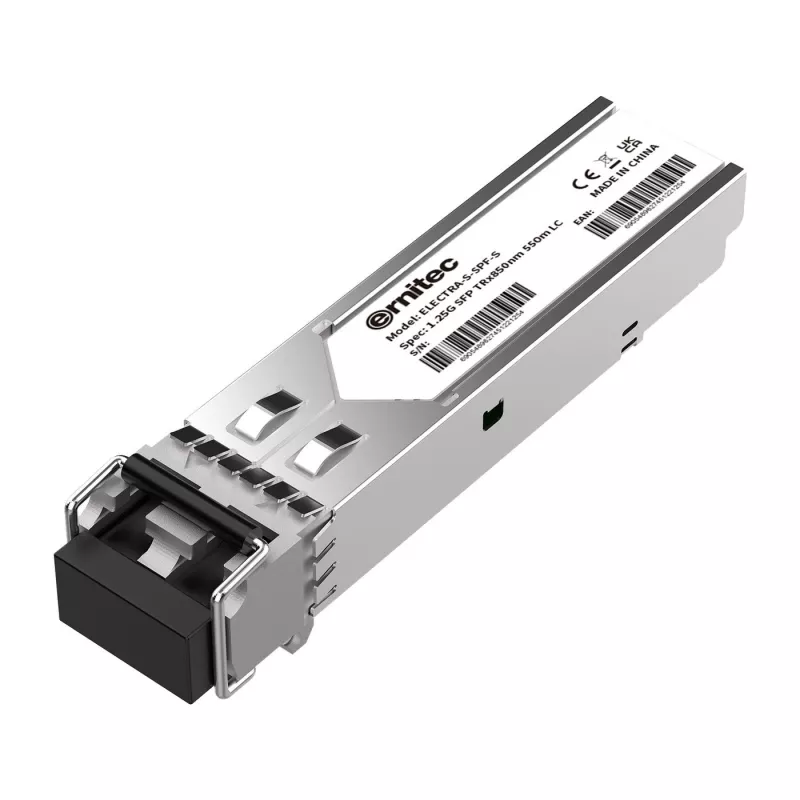

Das Ernitec ELECTRA-S-SFP-S ist ein Small-Form-Factor-Pluggable-(SFP)-Glasfaser-Transceiver-Modul, das für die Hochgeschwindigkeits-Datenübertragung über Multimode-Glasfaser entwickelt wurde. Das Modul entspricht den SFP-MSA-Spezifikationen und integriert einen VCSEL-Laser, einen PIN-Fotodetektor, einen LD-Treiber, einen Begrenzungsverstärker und einen digitalen Diagnosemonitor. Es unterstützt die Übertragung über 50/125 µm Multimode-Glasfaser bis zu 550 m und verfügt über ein Metallgehäuse für Langlebigkeit und ein professionelles Erscheinungsbild.

Vorteile

Der SFP-Formfaktor bietet hot-pluggable Flexibilität und breite Kompatibilität mit SFP-Ports. Integrierte digitale Diagnosen ermöglichen die Überwachung optischer und elektrischer Parameter. Die metallische Oberfläche verbessert den mechanischen Schutz und die Wärmeableitung, während die Kombination aus VCSEL und PIN-Fotodetektor eine stabile optische Multimode-Leistung für Kurz- bis Mittelstreckenverbindungen bietet.

Geeignet für

• Campus- und Gebäude-Backbone-Verbindungen
• Switch-zu-Switch- oder Switch-zu-Server-Verbindungen
• Industrielle und kommerzielle Netzwerkausrüstung mit SFP-Ports
• Multimode-Glasfaserinstallationen mit 50/125 µm Kabel

Technische Daten

• Schnittstelle: SFP
• Glasfasertyp: Multimode-Glasfaser (50/125 µm)
• Maximale Verbindungsentfernung: bis zu 550 m (auf 50/125 µm MMF)
• Lasertyp: VCSEL
• Diagnose: Unterstützung für digitale Diagnosemonitore
• Gehäusefarbe: Metallisch

Verwendung

Stecken Sie das ELECTRA-S-SFP-S-Modul bei eingeschaltetem Host-Gerät gemäß Gerätehandbuch in einen kompatiblen SFP-Port von Switches, Routern oder Medienkonvertern. Verbinden Sie die Multimode-Glasfaser (50/125 µm) mit den entsprechenden LC- oder spezifizierten Steckverbindertypen, achten Sie auf die richtige Faserpolarität und sichern Sie die Verbindungen. Überprüfen Sie die Verbindung und Diagnosen über die Schnittstelle des Host-Geräts und überwachen Sie die gemeldeten Parameter bei Bedarf.

Empfehlungen

Verwenden Sie das Modul innerhalb des spezifizierten Multimode-Glasfasertyps (50/125 µm) und halten Sie die Glasfasersteckverbinder sauber. Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang und konsultieren Sie die Kompatibilitätsliste des Host-Geräts, um die vollständige Betriebsunterstützung der digitalen Diagnose und SFP-Parameter sicherzustellen.
