Ernitec 0070-24107-TESTER Überwachungsmonitor CCTV-Testmonitor 17,8 cm (7 Zoll) 1920 x 1200 Pixel

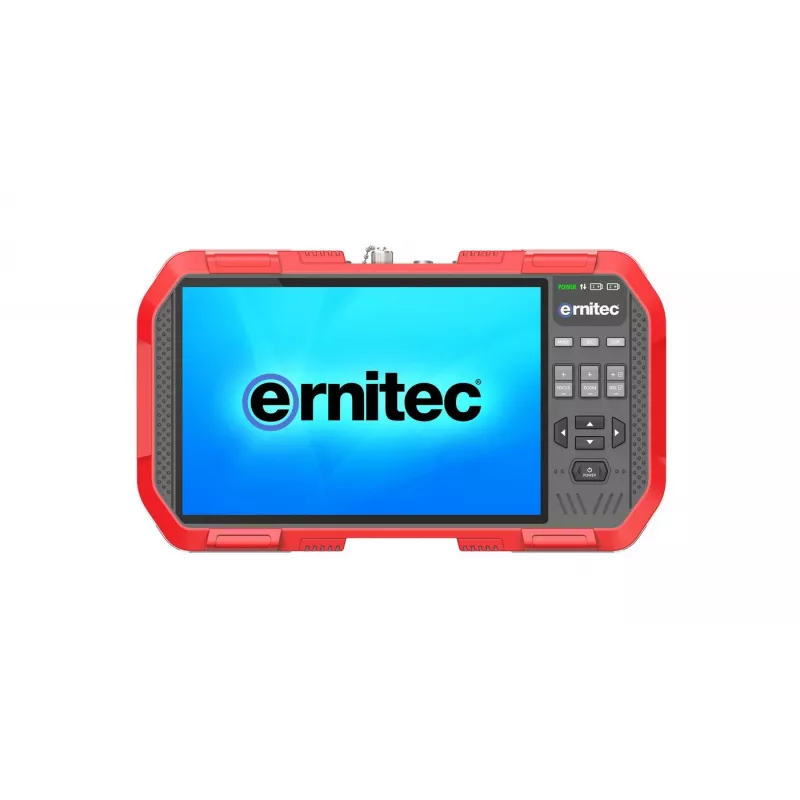

Der Ernitec 0070-24107-TESTER ist ein tragbarer 7-Zoll-CCTV-Testmonitor mit einem hochauflösenden 1920x1200-Display, der zum Testen und Inbetriebnehmen von Überwachungskameras und Videosystemen entwickelt wurde. Er unterstützt eine breite Palette an Kameraschnittstellen und Diagnosefunktionen, darunter Wi‑Fi, IPC, HDCVI, TVI, AHD und CVBS-Videoformate, TDR, analoge Videoerzeugung, DDM, Datenüberwachung und optische Leistungsmessung. Das Gerät verfügt über einen PoE+-Eingang und liefert DC12V/2A- und DC5V/2A-Ausgänge und ist CE/FCC-zertifiziert.

Vorteile

Der kompakte 7-Zoll-Monitor kombiniert ein hochauflösendes 1920x1200-Panel mit einem eingebauten Lithium-Akku für einen längeren Feldeinsatz und einfache Tragbarkeit. Er unterstützt mehrere Videostandards und integrierte Testfunktionen (TDR, analoger Videogenerator, DDM, OPM), die es Technikern ermöglichen, Konnektivität, Signalqualität und Stromversorgung vor Ort zu diagnostizieren. Die PoE+-Kompatibilität vereinfacht das Testen von mit Strom versorgten Kameras, während die DC-Ausgänge die Stromversorgung externer Geräte ermöglichen. Das Gerät ist leicht und kann für einen freihändigen Betrieb bei der Installation an einem Armband befestigt werden.

Geeignet für

• Feldtests und Inbetriebnahme von CCTV-Kameras und -Recordern
• Überprüfung von Videosignalformaten vor Ort (IPC, HDCVI, TVI, AHD, CVBS)
• Netzwerk- und Kabeldiagnose mittels TDR und Datenüberwachung
• Testen der PoE+-Stromversorgung und Versorgung von Kameras über DC12V/2A oder DC5V/2A

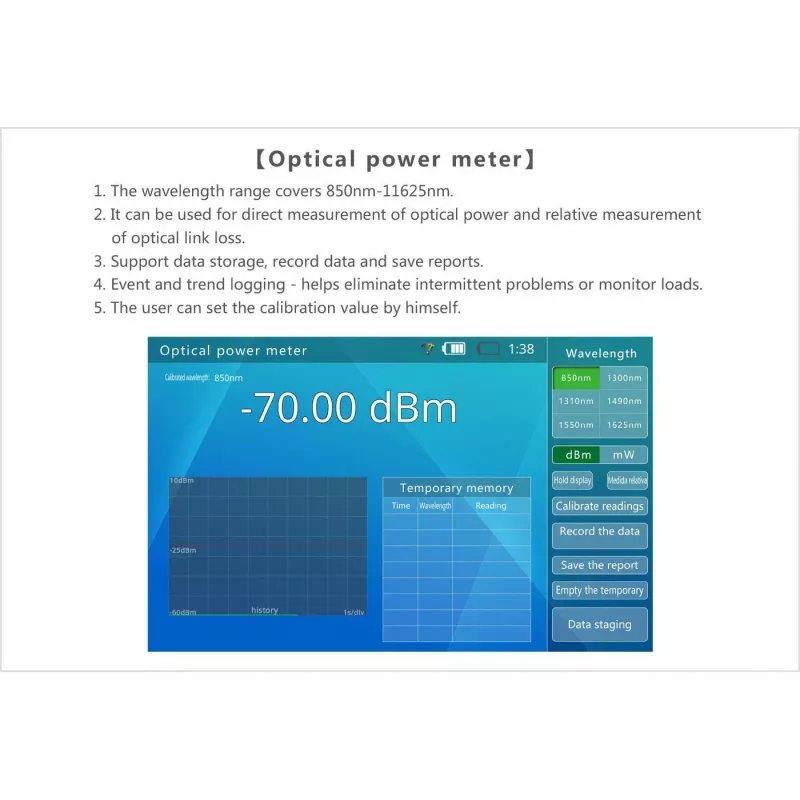

• Optische Leistungsmessung und Überprüfung von Glasfaserverbindungen mit OPM

Wichtige Spezifikationen

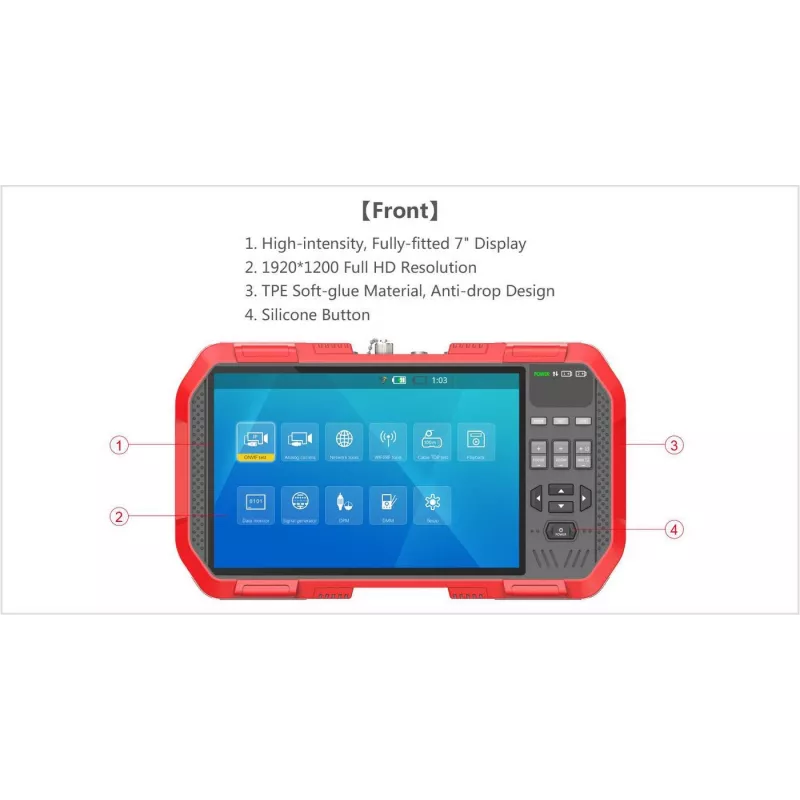

• Anzeige: 7" IPS, 1920 x 1200 Auflösung

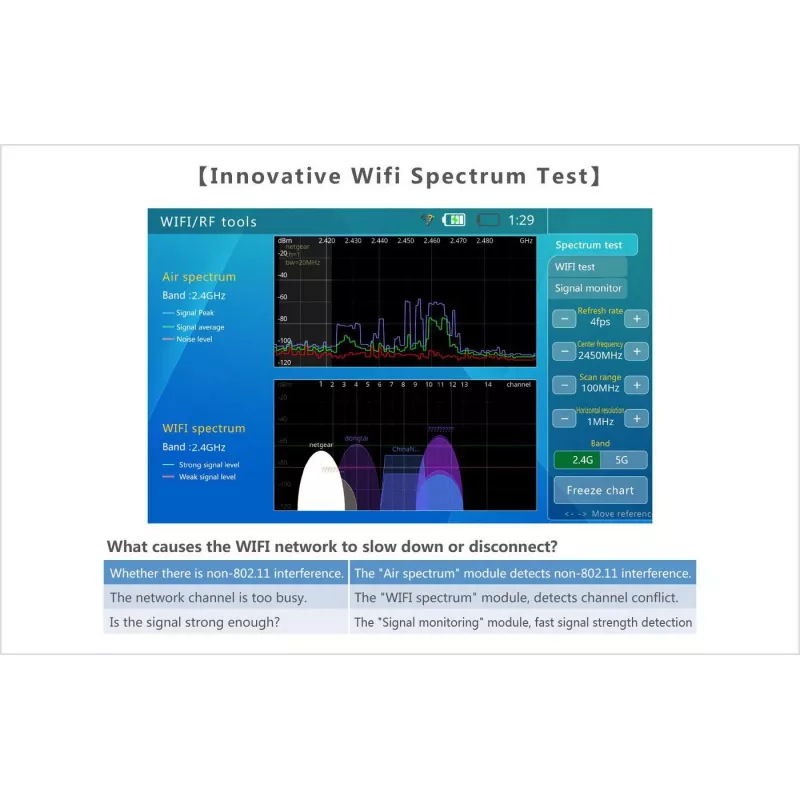

• Unterstützte Videoformate: Wi‑Fi, IPC, HDCVI, TVI, AHD, CVBS
• Testfunktionen: TDR, analoger Videogenerator, DDM, Datenmonitor, OPM
• Leistung: PoE+-Eingang; DC-Ausgänge DC12V/2A und DC5V/2A
• Batterie: eingebauter Lithium-Akku für den portablen Betrieb
• Zertifizierungen: CE, FCC
• Marke/Modell: ERNITEC 0070-24107-TESTER; EAN 5715063290668

Gebrauchsanweisung

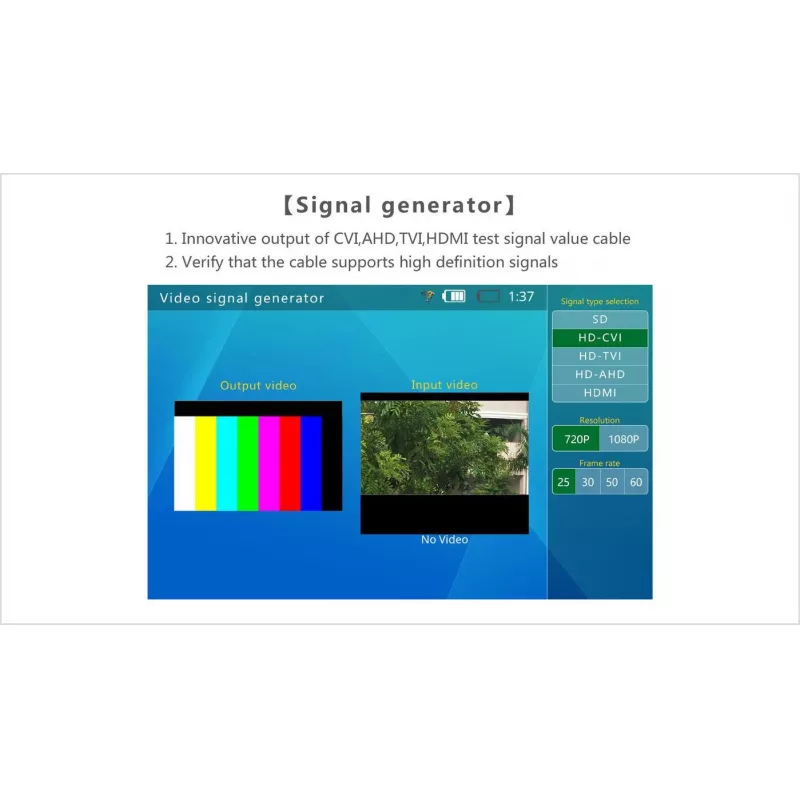

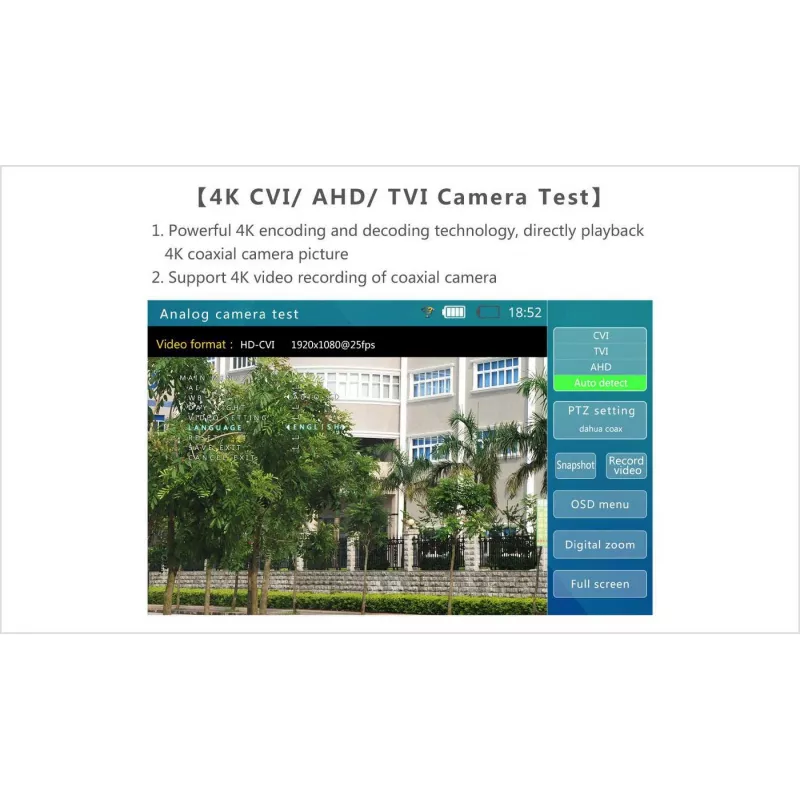

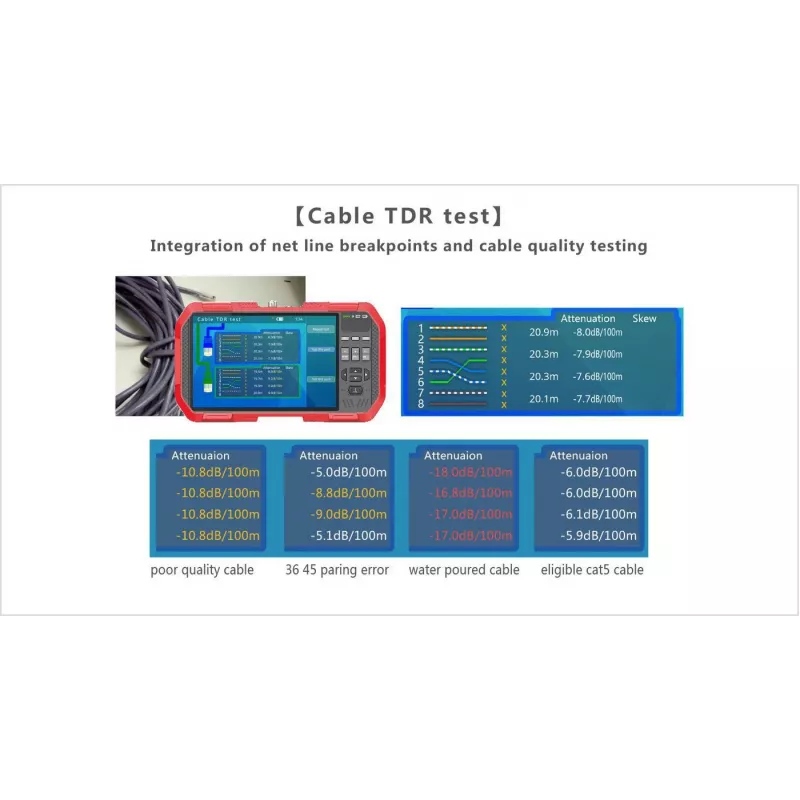

Laden Sie den eingebauten Lithium-Akku vor dem Gebrauch auf oder schließen Sie das Gerät zur Stromversorgung an PoE+ an. Wählen Sie das gewünschte Videoeingangsformat über das Monitormenü aus, um Live-Kamerabilder anzuzeigen, oder verwenden Sie den analogen Videogenerator, um Testsignale auszugeben. Nutzen Sie die TDR-Funktion, um die Kabelintegrität zu testen und Fehler zu lokalisieren; verwenden Sie den Datenmonitor und DDM für die Link-Diagnose. Schließen Sie eine Glasfaser für die optische Leistungsmessung mit der OPM-Funktion an. Nutzen Sie die DC12V/2A- oder DC5V/2A-Ausgänge, um bei Bedarf Kameras oder Peripheriegeräte mit Strom zu versorgen. Befestigen Sie den Monitor am mitgelieferten Armband oder halten Sie ihn in der Hand, während Sie Inspektionen durchführen.

Empfehlungen

Verwenden Sie den Monitor in Übereinstimmung mit den örtlichen Sicherheitsvorschriften. Für genaue optische Leistungsmessungen stellen Sie sicher, dass die Glasfaserstecker vor der Messung sauber sind. Überprüfen Sie beim Testen von PoE-Geräten die PoE+-Kompatibilität, um unterversorgte Geräte zu vermeiden. Lagern und laden Sie den Lithium-Akku bei gemäßigten Temperaturen und vermeiden Sie längere Einwirkung von extremer Hitze oder Feuchtigkeit.
