Erdungskit Schwaiger FEB4004 531

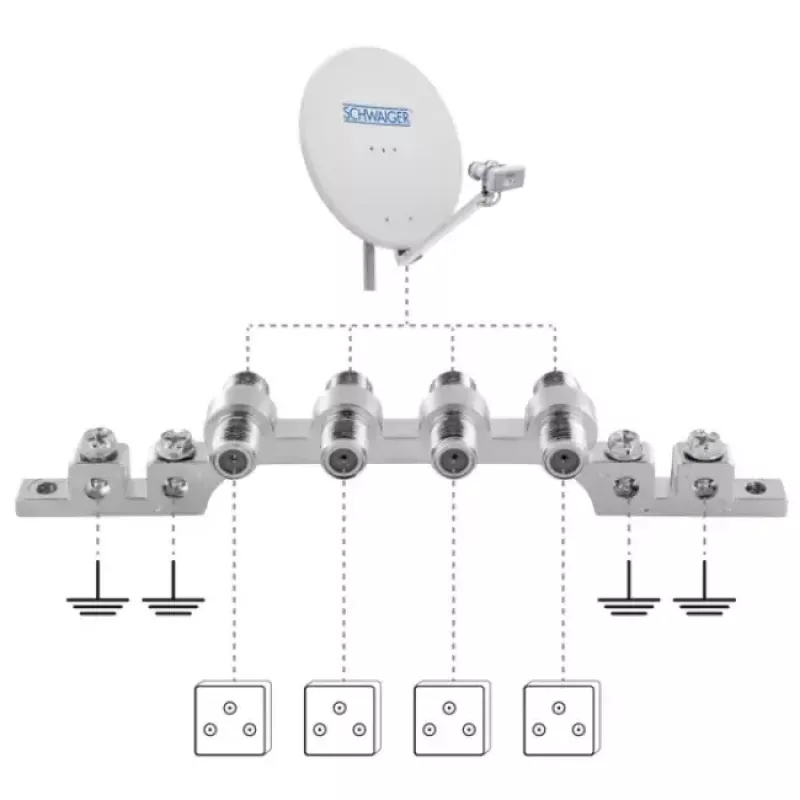

Dieser SCHWAIGER® 4-fach Erdungsblock (Erdungskit Schwaiger FEB4004 531) ist für die Erdung und den Potentialausgleich von Koaxialkabeln und Metallgehäusen von Multischaltern in Antennen- und Satellitenanlagen konzipiert. Das Gerät führt die Schirmungen von bis zu vier Koaxialkabeln über einen gemeinsamen Erdungspunkt zusammen; von dort stellt ein Erdungsleiter die Verbindung zur Potentialausgleichsschiene her, um Potentialunterschiede zu vermeiden.

Vorteile

Die Metallkonstruktion mit silberner Oberfläche bietet mechanische Robustheit und lange Lebensdauer. Das 4-fach-Design ermöglicht die zentrale Erdung mehrerer Koaxialleitungen und Metallgehäuse. Das Gerät ist kompatibel mit Breitband-, Antennen- und Satelliteninstallationen, bei denen ein Potentialausgleich erforderlich ist, und trägt dazu bei, das Risiko von Potentialunterschieden zwischen angeschlossenen Komponenten zu verringern.

Geeignet für

• Erdung der Schirmungen von bis zu vier Koaxialkabeln
• Potentialausgleich von Multischalter-Metallgehäusen
• Antennen- und Satellitenempfangsanlagen
• Installationen, die den Anschluss an eine Potentialausgleichsschiene erfordern

Technische Daten

• Marke: SCHWAIGER
• Modell / MPN: FEB4004 531
• EAN: 4004005019728
• Typ: 4-fach Erdungsblock / Erdungskit
• Material / Oberfläche: Metall, Silber

Verwendung

Führen Sie die Schirmung (Außenleiter) jedes Koaxialkabels durch die entsprechende Klemme des Erdungsblocks und befestigen Sie sie entsprechend der Befestigungsmethode des Blocks. Verbinden Sie die Erdungsklemme des Blocks mit der Potentialausgleichsschiene oder dem Erder des Gebäudes unter Verwendung eines Erdungskabels mit angemessenem Querschnitt. Stellen Sie sicher, dass alle Verbindungen fest und korrosionsfrei sind und dass der Erdungsleiter den örtlichen elektrischen Vorschriften entspricht.

Empfehlungen

Installieren und schließen Sie dieses Erdungskit gemäß den örtlichen Normen und Vorschriften für Blitzschutz und Potentialausgleich an. Konsultieren Sie im Zweifelsfall einen qualifizierten Elektriker oder Installateur, um die korrekte Dimensionierung des Erdungsleiters und den ordnungsgemäßen Anschluss an die Potentialausgleichsschiene zu überprüfen.
