Erdungshardware Rittal 2412.216, metallische Oberfläche, Höhe 200 mm

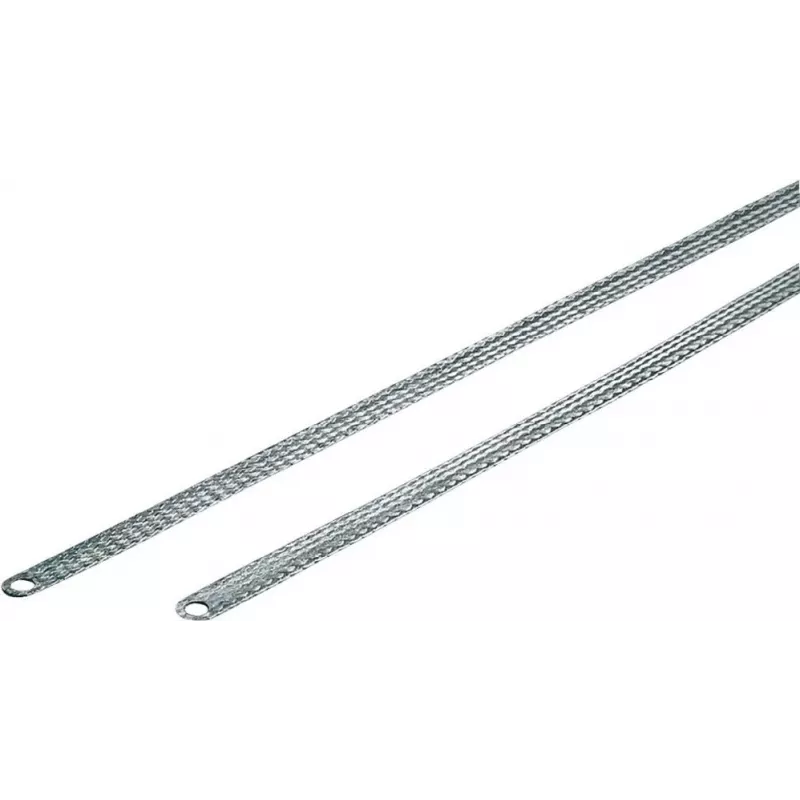

Die Rittal 2412.216 Erdungshardware in metallischer Ausführung mit einer Höhe von 200 mm ist eine dedizierte Komponente zur Herstellung des Potenzialausgleichs und der Schutzerdung in Elektrogehäusen und Schaltschränken. Der aus verzinntem Kupfer gefertigte Erdungsgurt ist mit eingepressten Kontaktringen versehen und bietet eine Kombination aus elektrischer Leitfähigkeit und mechanischer Flexibilität. Die Konstruktion unterstützt zuverlässige Befestigungspunkte in industriellen und kommerziellen Schaltschränken, in denen zuverlässige Erdungsanschlüsse erforderlich sind.

Vorteile

Die Konstruktion aus verzinntem Kupfer gewährleistet einen niedrigen elektrischen Widerstand und Korrosionsschutz für eine langfristige Leistung. Eingepresste Kontaktringe bieten sichere und reproduzierbare Anschlusspunkte, die Installation und Wartung vereinfachen. Die flexible Gurtkonstruktion wirkt den Stromverdrängungseffekten bei hohen Frequenzen entgegen und verbessert die Schirmungs- und Erdungskontinuität in elektrisch gestörten Umgebungen. Ihre metallische Ausführung und die standardmäßige Höhe von 200 mm machen sie kompatibel mit gängigen Schrankaufbauten und Montageanordnungen.

Geeignet für

Wichtige Spezifikationen

Anwendung

Montieren Sie die Erdungshardware an einem geeigneten Erdungspunkt im Schrank mit kompatiblen Befestigungselementen und stellen Sie eine saubere, leitfähige Oberfläche für die Verbindung sicher. Verwenden Sie die eingepressten Kontaktringe, um Kabelschuhe oder Schraubverbindungen zu befestigen und ziehen Sie diese mit den vom Schaltschrank- oder Klemmenhersteller angegebenen Drehmomentwerten an. Verlegen Sie den Gurt so, dass mechanische Belastung minimiert und scharfe Biegungen vermieden werden, die die Flexibilität beeinträchtigen oder den Leiter beschädigen könnten. Überprüfen Sie nach der Installation die Kontinuität mit einem geeigneten Prüfgerät, um eine niederohmige Verbindung zur Schutzerde zu bestätigen.

Empfehlungen

Kontaktflächen vor der Installation auf Lack, Oxidation oder Verunreinigungen prüfen und Hindernisse für den Metall-zu-Metall-Kontakt beseitigen. Wählen Sie Befestigungselemente und Drehmomenteinstellungen, die für verzinntes Kupfer geeignet sind, um eine übermäßige Kompression der Kontaktringe zu vermeiden. Verwenden Sie in elektrisch gestörten Umgebungen mehrere Erdungspunkte oder sorgen Sie für kurze, direkte Gurtführungen, um die Hochfrequenzleistung zu verbessern.
