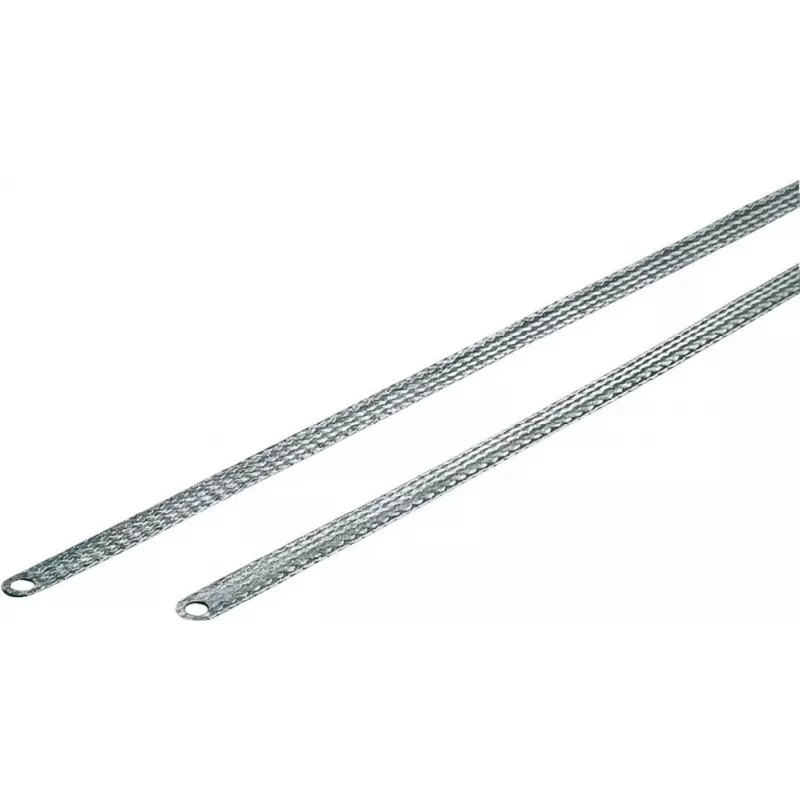

Erdungshardware Rittal 2412.210, Höhe 200 mm

Rittal 2412.210 Erdungshardware, Höhe 200 mm, ist eine verzinnte Kupfer-Erdungskomponente, die für zuverlässigen Potenzialausgleich in elektrischen Gehäusen und Schaltschränken konzipiert ist. Das Teil bietet einen kompakten festen Erdungspunkt mit eingepressten Kontaktringen, die eine niederohmige Verbindung und stabile Erdung über Verteilungs- und industrielle Schaltanlageninstallationen ermöglichen. Seine Konstruktion berücksichtigt Stromverdrängungseffekte bei höheren Frequenzen und erhält gleichzeitig die Flexibilität für verschiedene Anschlusslayouts.

Vorteile

Das verzinnte Kupfermaterial gewährleistet gute Leitfähigkeit und Korrosionsbeständigkeit für langfristige Leistung. Eingepresste Kontaktringe liefern sicheren mechanischen und elektrischen Kontakt ohne zusätzliches Löten, wodurch die Installationszeit reduziert wird. Die Höhe von 200 mm bietet eine kompakte Lösung für Schränke und Gehäuse mit begrenztem Innenraum und ermöglicht dennoch mehrere Anschlusspunkte. Das Design minimiert die Impedanz bei hohen Frequenzen und trägt dazu bei, die EMV zu erhalten und Streuströme zu reduzieren.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie die Erdungshardware an der vorgesehenen Erdungsschiene oder dem Montagepunkt im Inneren des Gehäuses und stellen Sie eine sichere mechanische Befestigung gemäß Schrankaufbau und Sicherheitsvorschriften sicher. Verbinden Sie das Erdungsband mit dem Hauptschutzleiter oder der Erdungssammelschiene unter Verwendung der eingepressten Kontaktringe und überprüfen Sie den festen Kontakt und die Durchgängigkeit mit einem geeigneten Prüfgerät. Verlegen Sie die Anschlussleiter, um scharfe Biegungen oder mechanische Belastungen zu vermeiden, und halten Sie bei Bedarf einen klaren Abstand zu spannungsführenden Leitern ein.

Empfehlungen

Überprüfen Sie vor der Installation die Kompatibilität mit den örtlichen Erdungsnormen und dem Layout des Gehäuses. Stellen Sie sicher, dass alle Verbindungen sauber und frei von Farbe oder Oxidation sind, um einen niedrigen Kontaktwiderstand zu erreichen. Bei Installationen, die Vibrationen oder häufiger Wartung ausgesetzt sind, überprüfen Sie regelmäßig die eingepressten Verbindungen und ziehen Sie die Befestigungsteile bei Bedarf nach.
