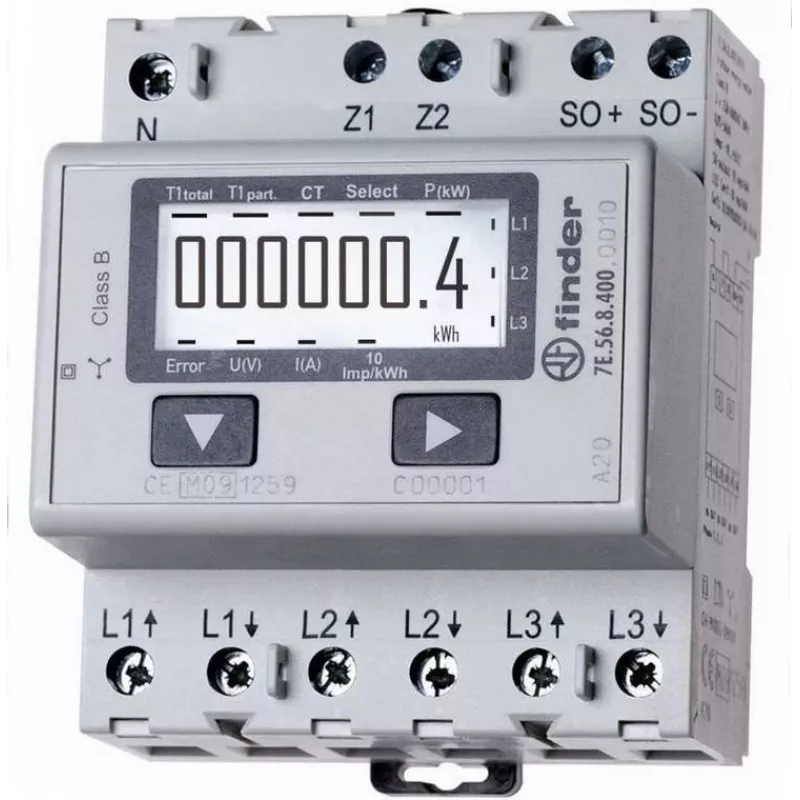

Energiezähler Finder 7E.56.8.400.0010 Dreiphasen 3Ph 230V 50Hz

Der Finder 7E.56.8.400.0010 ist ein elektronischer Dreiphasen-Energiezähler zur Überwachung von Wirkenergie und elektrischen Parametern in 3Ph-Systemen mit 230 V, 50 Hz. Der Zähler ist MID-zertifiziert für Abrechnungszwecke und unterstützt Stromwandleranschlüsse (CT) mit Übersetzungsverhältnissen bis zu 1500:5. Er zeigt die kumulierte Energie (kWh) sowie Momentanwerte für Spannung, Strom und Wirkleistung an und ist für die Hutschienen-Montage in gewerblichen oder industriellen Schaltanlagen konzipiert.

Vorteile

Der Energiezähler ist MID-zugelassen (geeignet für Verrechnungsmessung) und erfüllt die Normen EN 62053-21 und EN 50470-3 mit Genauigkeitsklasse 1 / B. Er akzeptiert eine breite Palette von CT-Übersetzungsverhältnissen (von 5:5 bis 1500:5), verfügt über ein kompaktes 70-mm-Gehäuse, ein LC-Display mit Hintergrundbeleuchtung und ein versiegeltes, stoßfestes Gehäuse. Das Gerät beinhaltet einen Impulsausgang (S0) und eignet sich zur direkten Integration in Verteiler mit Hutschienenmontage.

Geeignet für

• Dreiphasen-Energieüberwachung in gewerblichen oder industriellen Installationen
• Verrechnungsmessung mit CT-Sekundäranschlüssen bis 1500 A
• Panel- oder Hutschienenmontage in Verteilerschränken

Wichtige Spezifikationen

• Marke: Finder
• Modell / MPN: 7E.56.8.400.0010
• Versorgung: 3Ph 230 V, 50 Hz
• Anzeige: LCD, Bereich 0 - 999999,9 kWh
• Messung: Wirkenergie (kWh), Spannung (V), Strom (A), Wirkleistung (kW)
• CT-Anschluss: konfigurierbare Übersetzungsverhältnisse (5:5; 50:5; 100:5; 150:5; 200:5; 250:5; 300:5; 400:5; 500:5; 600:5; 750:5; 1000:5; 1250:5; 1500:5)
• Genauigkeit: Klasse 1 / B
• Normen: EN 62053-21, EN 50470-3, MID-zugelassen
• Anlaufstrom: 0,01 A
• Breite: 70 mm
• Ausgänge: S0 (Impuls)
• GehäVerwendung: versiegelt, stoßfest, für Hutschienenmontage
• EAN: 4016138601428

Verwendung

Montieren Sie den Zähler auf einer Hutschiene im Verteiler und konfigurieren Sie das CT-Übersetzungsverhältnis entsprechend den installierten Stromwandlern. Schließen Sie die CT-Sekundärseite und die Versorgung gemäß dem vom Hersteller bereitgestellten Schaltplan an. Überprüfen Sie nach dem Einschalten des Geräts, ob das LCD Spannungs-, Strom- und Leistungswerte anzeigt und der kWh-Zähler unter Last hochzählt. Verwenden Sie den S0-Impulsausgang für die Fernüberwachung oder Integration in Gebäudeleittechnik, falls erforderlich.

Empfehlungen

Für Abrechnungsgenauigkeit stellen Sie sicher, dass die Stromwandler korrekt ausgewählt und installiert sind, die Verdrahtung fest ist und der Zähler in einer trockenen, vibrationsfreien Schalttafel montiert wird. Überschreiten Sie nicht den angegebenen Primärstrom des CT; befolgen Sie die örtlichen Installationsvorschriften und MID-Regeln, wenn der Zähler für die Verrechnungsmessung verwendet wird.
