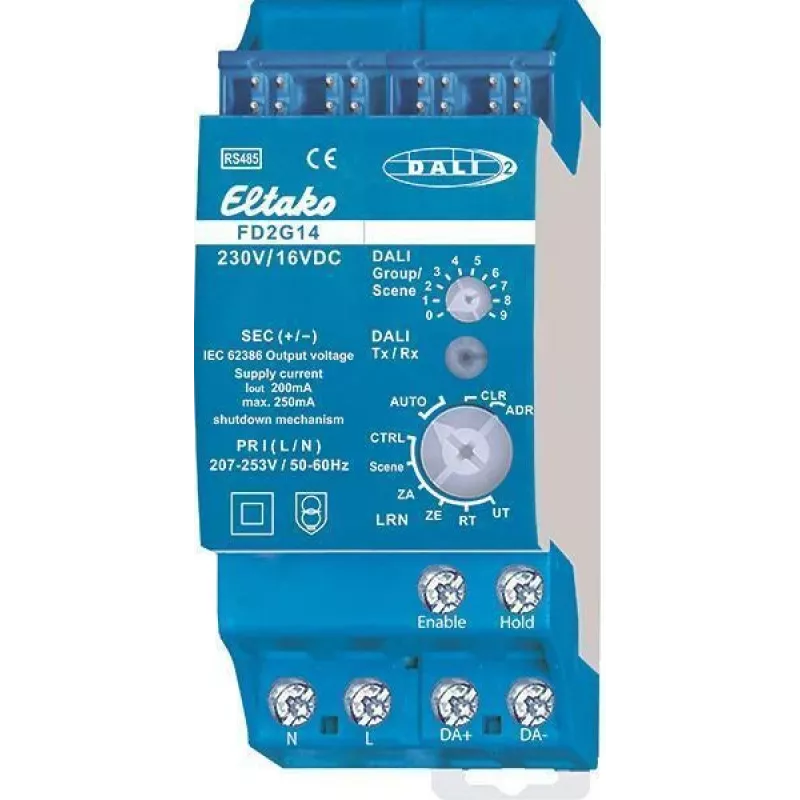

Eltako RS485-Bus DALI-2 Gateway FD2G14 (30014045)

Integrieren Sie DALI-2-Beleuchtung in die Eltako RS485-Gebäudeautomation mit diesem Gateway, das bis zu 64 DALI-Betriebsgeräte und 16 DALI-2-Eingabegeräte auf einer einzigen Linie unterstützt, mit integriertem 100 mA DALI-Netzteil und galvanischer Trennung.

Überblick

Das Eltako FD2G14 ist ein kompaktes Gateway, das den Eltako RS485-Bus und einen DALI-2-Beleuchtungsbus verbindet. Es ermöglicht die nahtlose Steuerung und Überwachung von DALI-2-Leuchten, Sensoren und Schaltern aus einem Eltako-Gebäudeautomationssystem. Das Gerät ist für die Unterputzmontage in Standard-Schalterdosen konzipiert und wird mit dem Eltako PCT14 PC-Tool konfiguriert.

Was heraussticht

• Unterstützt bis zu 64 DALI-2-Betriebsgeräte und 16 DALI-2-Eingabegeräte
• Integriertes DALI-Netzteil liefert bis zu 100 mA auf der DALI-Linie
• Galvanische Trennung zwischen RS485- und DALI-Bussen für sicheren Betrieb
• Unterputz-Design passt in Standard-Schalterdosen (IP20)
• Firmware-Update-Fähigkeit über PCT14-Tool

Technische Details

• Gateway-Typ: RS485-Bus zu DALI-2
• DALI-Standard: DALI-2 (IEC 62386)
• Anzahl der DALI-Linien: 1
• Max. DALI-Betriebsgeräte: 64
• Max. DALI-2-Eingabegeräte: 16
• Integriertes DALI-Netzteil: Ja, max. 100 mA
• Betriebsspannung: 12V DC über Eltako RS485-Bus
• Stromaufnahme: max. 20 mA (ohne DALI-Last)
• Montage: Unterputz / Schalterdoseninstallation
• Konfiguration: Eltako PCT14 PC-Tool über USB485-Schnittstelle
• Galvanische Trennung: Ja
• Schutzart: IP20
• Umgebungstemperaturbereich: -20°C bis +50°C
• Gehäusematerial: Kunststoff
• Anschlüsse: Schraubklemmen
• Firmware-Update: Ja

Unser Urteil

Eine zuverlässige und kompakte Lösung zur Integration von DALI-2-Beleuchtung in Eltako RS485-Systeme, die robuste Leistung und einfache Konfiguration für professionelle Installationen bietet.
