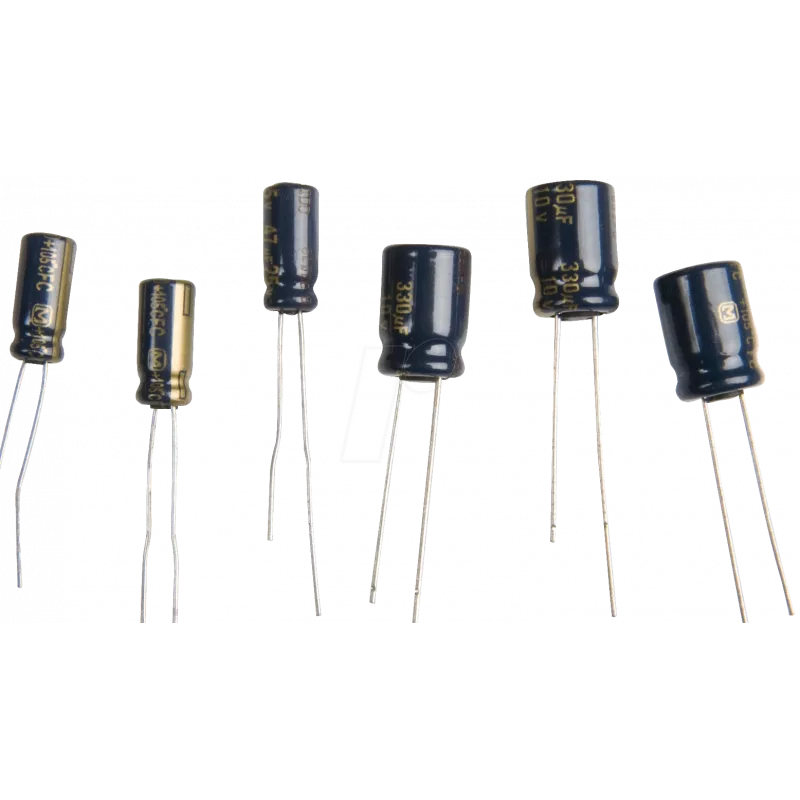

Elektrolytkondensator Panasonic EEU-EE2W470S 47µF 450V radialer Aluminium-Elektrolytkondensator

Der Panasonic EEU-EE2W470S ist ein radialer Aluminium-Elektrolytkondensator mit 47µF Kapazität und 450V Nennspannung, der für den Einsatz in Hochspannungsschaltungen vorgesehen ist. Entwickelt für die Filterung, Glättung und Energiespeicherung in Stromversorgungen, bietet dieses Bauteil eine stabile Kapazität und langfristige Zuverlässigkeit, wenn es innerhalb seiner Nennbedingungen betrieben wird. Die radiale Anschlusskonfiguration und der kompakte zylindrische Körper machen es geeignet für die Durchsteckmontage auf Leiterplatten in industriellen oder Reparaturanwendungen, bei denen ein kompakter Hochspannungs-Elektrolytkondensator benötigt wird.

Vorteile

Der Kondensator bietet eine Nennkapazität von 47µF bei 450V DC und kombiniert eine relativ hohe Spannungsfestigkeit mit einem moderaten Kapazitätswert für die Energiespeicherung und Unterdrückung von Brummspannungen. Dank der Aluminium-Elektrolyt-Technologie liefert er zuverlässige Leistung bei Filter- und Glättungsaufgaben in Stromversorgungen. Die radialen Anschlüsse vereinfachen die Installation und den Austausch auf Platinenebene in Reparatur- oder Prototyping-Szenarien, während die Fertigungsstandards von Panasonic eine gleichbleibende Qualität und elektrische Eigenschaften unter den spezifizierten Betriebsbedingungen gewährleisten.

Geeignet für

• Filterung und Glättung von Hochspannungsstromversorgungen
• Energiespeicherung in Impuls- und Halteschaltungen
• Industrieelektronik und Steuerungsausrüstung
• Reparatur und Wartung von Hochspannungs-Leiterplattenbaugruppen
• Prototyping und Hobbyprojekte, die eine 450V-Nennspannung erfordern

Technische Daten

• Kapazität: 47 µF
• Nennspannung: 450 V DC
• Elektrolyttyp: Aluminium-Elektrolyt
• Anschlussanordnung: radial (Durchsteckmontage)
• Typische Anwendung: Filterung, Glättung, Energiespeicherung in Stromversorgungen

Verwendung

Wählen Sie einen Kondensator mit geeigneten Spannungs- und Kapazitätswerten für die Zielschaltung und überprüfen Sie die Polarität vor der Installation. Führen Sie die radialen Anschlüsse durch die Löcher der Leiterplatte und richten Sie den Minusanschluss auf den korrekten Schaltungsknoten gemäß Schaltplan aus. Löten Sie die Anschlüsse mit Standard-Durchstecklöttechniken und stellen Sie solide mechanische und elektrische Verbindungen sicher, ohne das Bauteil zu überhitzen. Beachten Sie die Herstellerempfehlungen für Brummstrom- und Temperaturgrenzen während des Betriebs, um eine langfristige Zuverlässigkeit zu gewährleisten.

Empfehlungen

Verwenden Sie diesen 47µF 450V Aluminium-Elektrolytkondensator in Stromkreisen, in denen die DC-Betriebsspannung sich 450V nähert, aber nicht überschreitet, und lassen Sie einen Sicherheitsabstand zwischen Betriebsspannung und Nennspannung. Halten Sie die Betriebstemperatur innerhalb der spezifizierten Grenzen, sorgen Sie für ausreichende Belüftung bei belasteten Baugruppen und vermeiden Sie übermäßigen Brummstrom, um die Lebensdauer zu verlängern. Passen Sie beim Austausch vorhandener Kondensatoren Kapazität, Spannungsfestigkeit und Polarität an und überprüfen Sie Lötstellen und Anschlussabstände, um eine sichere und zuverlässige Installation zu gewährleisten.
