Elektrogehäuse Satel OMI-5

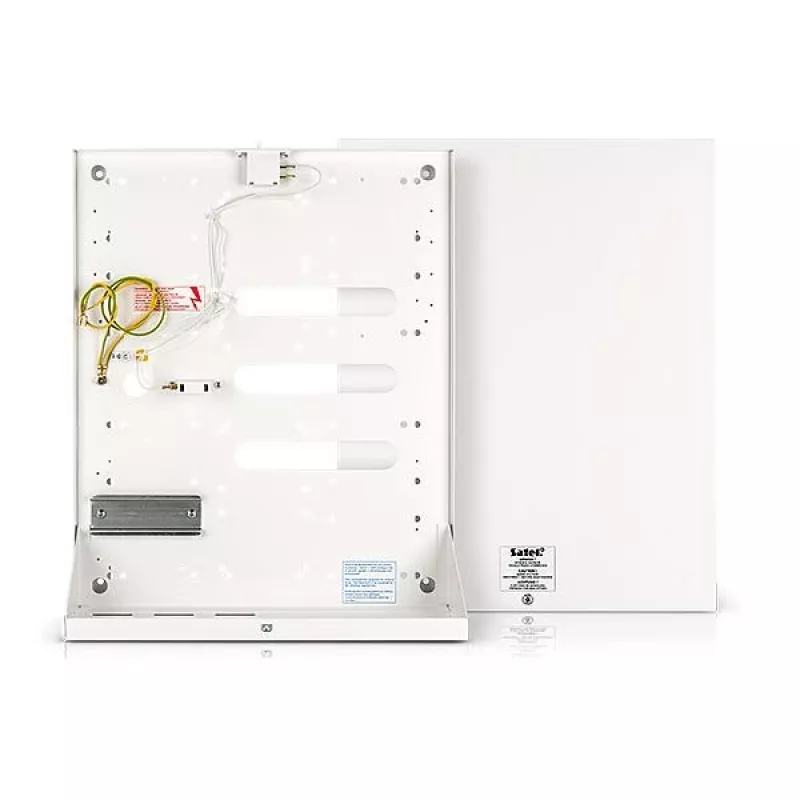

OMI-5 ist ein oberflächenmontiertes Metall-Elektrogehäuse von SATEL, das zur Unterbringung von SATEL-Zentralen, Modulen und Erweiterungen in verschiedenen Konfigurationen vorgesehen ist. Die Gehäuseabmessungen betragen ca. 328 mm (B) x 120 mm (T) x 406 mm (H) und bieten einen robusten Schutz gegen Staub und Feuchtigkeit, während die Anforderungen der EN 50131 für Grad 3 erfüllt werden. Das Gehäuse bietet Platz für eine 17-Ah-Batterie und eine integrierte DIN-Hutschiene zur Montage kompatibler Netzteile und Zubehör.

Vorteile

Die Metallkonstruktion gewährleistet mechanische Festigkeit und ein erhöhtes Schutzniveau gemäß EN 50131 Grad 3. Ein doppelter Sabotageschutz sichert das Gerät gegen Öffnen des Deckels und gegen Entfernen von der Wand. Eine integrierte DIN-Hutschiene ermöglicht die schnelle Installation von Netzteilen der APS-Serie, und es gibt einen speziellen Platz für eine 17-Ah-Batterie. Die Kompatibilität mit optionalen OMI-5 DIN-Hutschienen und dem OMI PI-5 Set aus Kunststoffeinsätzen und Halterungen vereinfacht die Montage von Zentralen und Modulen.

Geeignet für

• Unterbringung von SATEL-Zentralen, Modulen und Erweiterungen
• Installationen mit Anforderungen an EN 50131 Grad 3
• Elektro- oder Sicherheitsinstallationen im Innenbereich und in geschützten Außenbereichen
• Systeme, die eine interne 17-Ah-Backup-Batterie benötigen

Technische Daten

• Hersteller: SATEL
• Modell / MPN: OMI-5
• EAN: 5902135308844
• Material: Metall, oberflächenmontiert
• Schutzstandard: EN 50131, Grad 3
• Interner Batterieraum: bis zu 17 Ah
• Integrierte DIN-Hutschiene für Netzteile (z. B. APS-612, APS-412)
• Ungefähre Abmessungen: 328 mm (B) x 120 mm (T) x 406 mm (H)

Verwendung

Montieren Sie das OMI-5-Gehäuse mit geeigneten Befestigungsmitteln an einer geeigneten Wandfläche. Installieren Sie die SATEL-Zentrale, Module oder Erweiterungen im Gehäuse, befestigen Sie sie an der integrierten DIN-Hutschiene oder verwenden Sie bei Bedarf die optionalen OMI-5 DIN-Hutschienen und OMI PI-5 Kunststoffeinsätze und Halterungen. Platzieren Sie eine kompatible 17-Ah-Batterie im vorgesehenen Raum und schließen Sie Netzteile wie APS-612 oder APS-412 an der DIN-Hutschiene an. Stellen Sie sicher, dass die Sabotageschalter angeschlossen und getestet sind, um das Öffnen des Deckels und das Entfernen des Gehäuses zu erkennen.

Empfehlungen

Verwenden Sie das Gehäuse in Umgebungen, die seiner Schutzart entsprechen, und befolgen Sie die örtlichen Installationsvorschriften. Wenn zusätzlicher Montagekomfort erforderlich ist, verwenden Sie das offizielle OMI-5 DIN-Hutschienen- und OMI PI-5-Zubehörset. Überprüfen Sie vor der endgültigen Montage die Kompatibilität der installierten Module und Netzteile mit den Gehäuseabmessungen.
