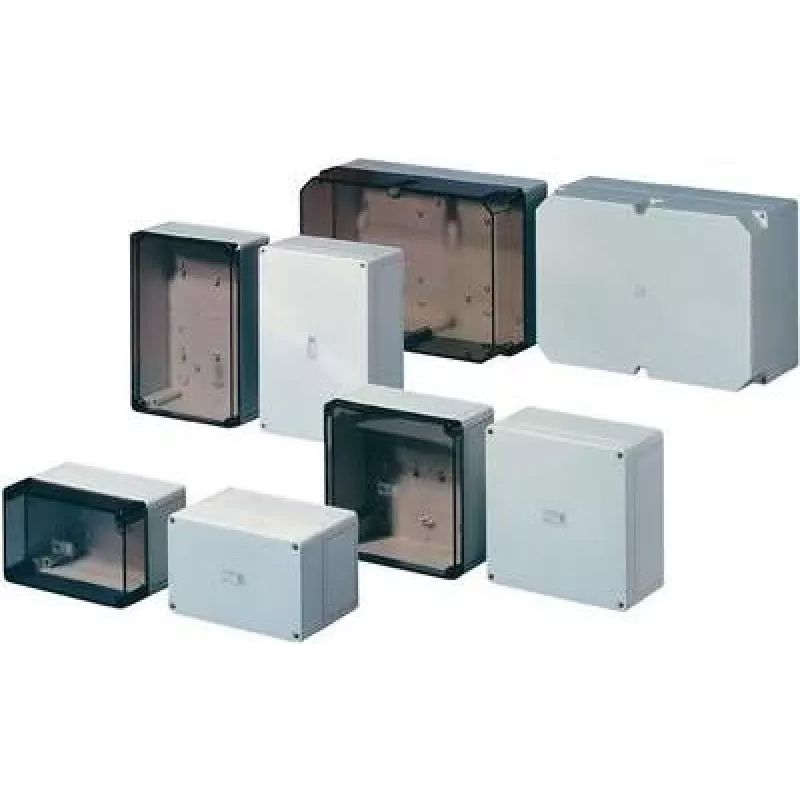

Elektrogehäuse Rittal PK 9510.000 Polycarbonat IP66, 130×75×130 mm

Das Rittal PK 9510.000 ist ein kompaktes Elektrogehäuse aus glasfaserverstärktem Polycarbonat (PC) mit IP66-Schutz. Mit den Außenabmessungen 130×75×130 mm ist dieses Gehäuse für die Aufnahme kleiner elektrischer und elektronischer Komponenten wie Klemmen, Verteiler und kompakter Steuergeräte konzipiert. Das Gehäuse ist wahlweise mit grauem oder transparentem Deckel erhältlich, was bei Bedarf die Sichtbarkeit der Bauteile ermöglicht und gleichzeitig staubdichten und wasserbeständigen Schutz für Innen- und Außeninstallationen gewährleistet.

Vorteile

Die Polycarbonat-Konstruktion bietet hohe Schlagfestigkeit und langfristige Dimensionsstabilität unter typischen industriellen und Außenbedingungen. Der IP66-Schutz stellt sicher, dass das Gehäuse staubdicht und gegen starke Wasserstrahlen geschützt ist, wodurch innere Komponenten vor Verschmutzung und Feuchtigkeit bewahrt werden. Die Möglichkeit eines transparenten Deckels erlaubt die visuelle Inspektion von Anzeigen und Displays, ohne das Gehäuse öffnen zu müssen, während der graue Deckel eine optisch einheitliche und geschützte Lösung bietet. Die kompakte Grundfläche vereinfacht die Montage in beengten Räumen und auf Paneelen.

Geeignet für

• Schutz von Klemmstellen und Reihenklemmen in industriellen Schalttafeln
• Unterbringung kleiner Sensoren, Relais und kompakter Steuermodule
• Außen- oder Inneninstallationen, die Staub- und Wasserbeständigkeit erfordern
• Anwendungen, bei denen eine visuelle Überwachung interner Anzeigen erforderlich ist (transparenter Deckel)

Wichtige Spezifikationen

• Material: glasfaserverstärktes Polycarbonat (PC)
• Schutzart: IP66 (staubdicht, geschützt gegen starke Wasserstrahlen)
• Außenabmessungen (B × T × H): 130 × 75 × 130 mm
• Deckeloptionen: grau oder transparent
• Geeignet für Innen- und Außeneinsatz

Verwendung

Öffnen Sie das Gehäuse mit den mitgelieferten Verschlüssen und führen Sie ankommende Kabel durch geeignete Kabelverschraubungen oder vorgebohrte Öffnungen. Montieren Sie Komponenten wie Reihenklemmen, kleine Leiterplatten oder Relais auf der internen Montagefläche mit passenden Schrauben oder bei Bedarf mit Hutschienen-Zubehör. Achten Sie darauf, dass Dichtungen korrekt sitzen, bevor Sie den Deckel schließen, um den IP66-Schutz zu gewährleisten. Positionieren Sie bei transparenten Deckeln Anzeigen und Displays so, dass sie durch den Deckel gut sichtbar sind; bei grauen Deckeln planen Sie regelmäßige Inspektionen durch Öffnen des Gehäuses ein.

Empfehlungen

Montieren Sie das Gehäuse auf einer stabilen vertikalen oder horizontalen Fläche mit geeigneten Befestigungen und vermeiden Sie Standorte mit dauerhafter Chemikalienexposition oder Temperaturen außerhalb des spezifizierten Bereichs. Verwenden Sie geeignete Kabelverschraubungen und Zugentlastungen, um den Schutzgrad zu erhalten. Überprüfen Sie bei Außeninstallationen regelmäßig die Dichtungen und vermeiden Sie nach Möglichkeit längere direkte Sonneneinstrahlung, um langfristige UV-Effekte auf Kunststoffteile zu minimieren.
