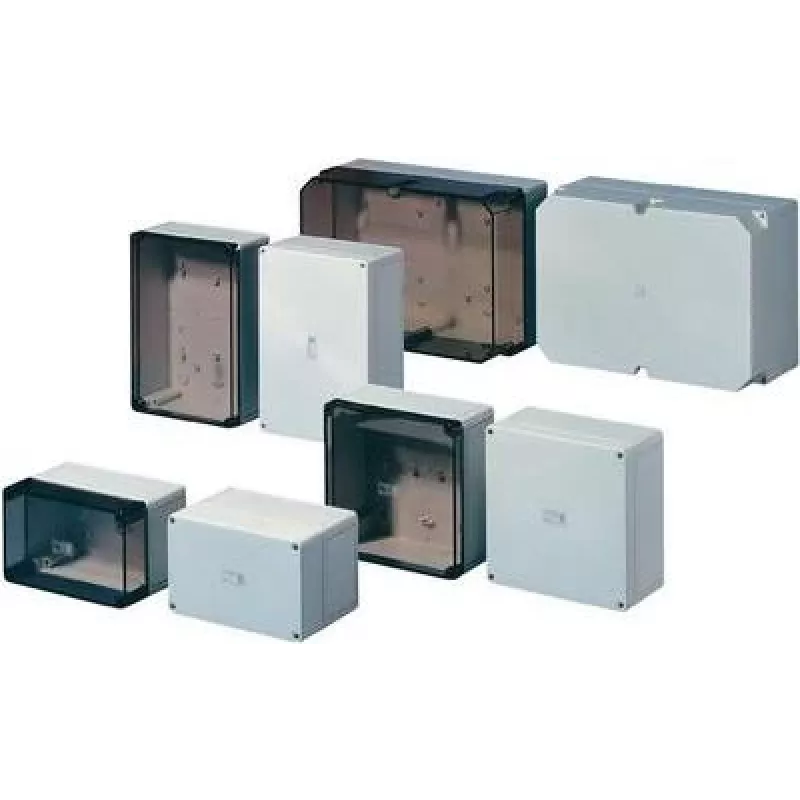

Elektrogehäuse Rittal 9521.000, Polyamid/Polycarbonat, IP66, 254×111×180 mm

Rittal 9521.000 ist ein kompaktes Elektrogehäuse aus glasfaserverstärktem Polycarbonat mit einem Polyamid-Unterteil und optionalem grauen oder transparenten Deckel. Das Gehäuse bietet Schutzart IP66 und misst 254×111×180 mm (Breite × Tiefe × Höhe). Es ist für die Aufnahme elektrischer Komponenten und Reihenklemmen in Innen- und Außeninstallationen vorgesehen, bei denen eine staubdichte Abdichtung und Schutz gegen starke Wasserstrahlen erforderlich sind.

Vorteile

Die Kombination aus Polyamid und glasfaserverstärktem Polycarbonat sorgt für hohe mechanische Festigkeit und Beständigkeit gegen Stöße und raue Umgebungen bei geringem Gewicht. Die Schutzart IP66 gewährleistet Schutz gegen Staubeintritt und starke Wasserstrahlen. Ein transparenter Deckel ermöglicht die Sichtprüfung eingebauter Komponenten, ohne das Gehäuse öffnen zu müssen. Die kompakten Außenabmessungen machen das Gehäuse geeignet für beengte Einbauverhältnisse und erleichtern die Montage und Leitungsführung.

Geeignet für

• Unterbringung kleiner Steuerkomponenten und Reihenklemmen
• Außen-Abzweigdosen, die Regen und Spritzwasser ausgesetzt sind
• Innenraum-Instrumentierungs- und Steuerschränke in industriellen Umgebungen
• Verteilte Steuerungspunkte in Maschinenräumen und Serviceschränken

Wichtige Spezifikationen

• Material: Polyamid-Unterteil mit glasfaserverstärktem Polycarbonat-Deckel
• Schutzart: IP66 (staubdicht, Schutz gegen starke Wasserstrahlen)
• Außenabmessungen (B × T × H): 254 × 111 × 180 mm
• Deckeloptionen: grau oder transparent
• Geeignet für die Montage elektrischer Komponenten und Reihenklemmen

Verwendung

Montieren Sie das Gehäuse auf einer geeigneten Oberfläche unter Verwendung der integrierten Befestigungspunkte oder externer Halterungen. Achten Sie auf richtige Ausrichtung und sichere Befestigung. Führen Sie Kabel durch geeignete Kabeleinführungen oder Verschraubungen und verwenden Sie Kabeldichtungen, um die Schutzart IP66 zu erhalten. Installieren Sie elektrische Komponenten und Reihenklemmen auf der internen Montagefläche oder auf einer Hutschiene, falls zutreffend, gemäß Verdrahtungsplänen und Sicherheitsvorschriften. Schließen Sie den Deckel und sichern Sie die Befestigungselemente, um den vollen Schutz wiederherzustellen, bevor Sie den Stromkreis einschalten.

Empfehlungen

Verwenden Sie geeignete Kabelverschraubungen und Dichtungszubehör mit IP66-Einstufung, um das Schutzniveau des Gehäuses aufrechtzuerhalten. Bei Installationen in direktem Sonnenlicht oder in der Nähe von Wärmequellen wählen Sie den grauen Deckel, um die UV-Durchlässigkeit zu reduzieren; verwenden Sie den transparenten Deckel, wenn eine Sichtprüfung ohne Öffnen erforderlich ist. Überprüfen Sie regelmäßig Dichtungen, Befestigungselemente und den Deckel auf Beschädigungen und ersetzen Sie Komponenten bei Bedarf, um einen dauerhaften Schutz zu gewährleisten.
