Elektrogehäuse Rittal 9514.000 — Polyamid/Polycarbonat, 180×90×110 mm, IP66

Rittal 9514.000 ist ein kompaktes Elektrogehäuse aus glasfaserverstärktem Polycarbonat-Gehäuse mit einer Abdeckung aus Polyamid/Polycarbonat und bietet IP66-Schutz. Die Außenabmessungen betragen etwa 180×90×110 mm und bieten ein kleines, aber zuverlässiges Gehäuse für elektrische und elektronische Komponenten. Das Gehäuse eignet sich für den Innen- und Außeneinsatz, die Maschinenmontage und den Schaltschrankeinbau, wo staubdichte und wasserdichte Schutzmaßnahmen erforderlich sind. Es ist wahlweise mit grauer oder transparenter Abdeckung erhältlich und ermöglicht die Wahl zwischen Sichtprüfung des Inhalts und blickdichtem Schutz.

Vorteile

Das Gehäuse kombiniert langlebige, schlagfeste Materialien mit einer dichten IP66-Einstufung zum Schutz vor Staubeintritt und starken Wasserstrahlen. Die kompakte Grundfläche und die standardmäßige rechteckige Form vereinfachen die Montage an Maschinen, Schalttafeln oder Wänden. Die transparente Abdeckungsoption ermöglicht Sichtkontrollen, ohne das Gehäuse zu öffnen, während die graue Abdeckung diskreten Schutz bietet. Die Materialien widerstehen Umweltbelastungen und sorgen für elektrische Isolierung der internen Komponenten.

Geeignet für

• Unterbringung kleiner Steuermodule, Reihenklemmen und Sensoren
• Schutz von Schaltungskomponenten in Industriemaschinen und Automatisierungspanels
• Außenanschlüsse und -verbindungen, die Staub und Sprühwasser ausgesetzt sind
• Prototyping und kleine Elektronikprojekte, die ein kompaktes Gehäuse erfordern

Wichtige Spezifikationen

• Material: glasfaserverstärktes Polycarbonat-Gehäuse mit Polyamid/Polycarbonat-Abdeckung
• Eindringschutz: IP66 (staubdicht und geschützt gegen starke Wasserstrahlen)
• Außenabmessungen: 180 mm (Breite) × 90 mm (Tiefe) × 110 mm (Höhe)

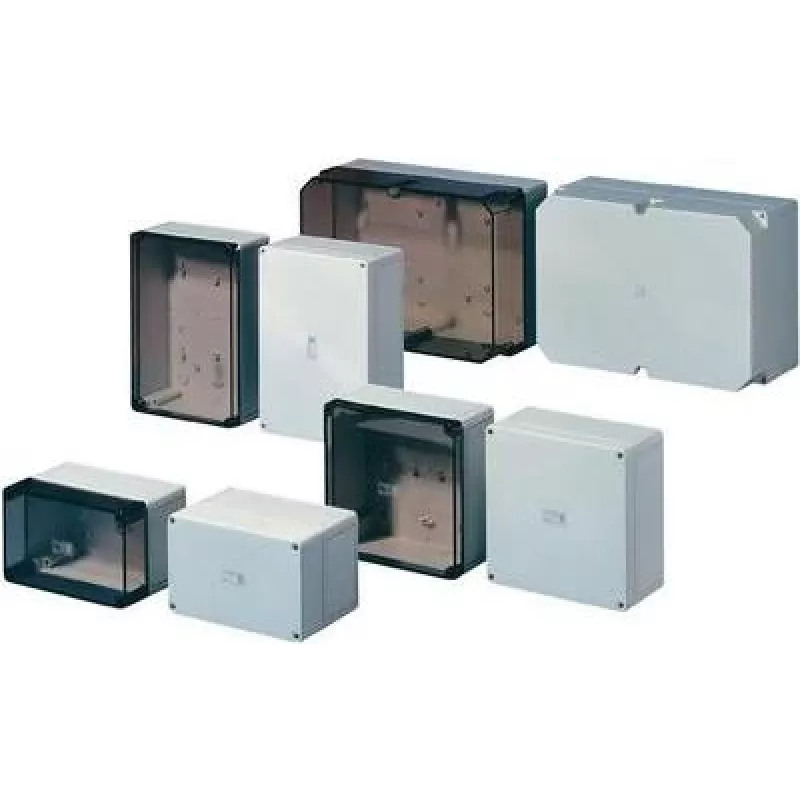

• Abdeckungsoptionen: grau (blickdicht) oder transparent zur Sichtprüfung
• Montage: geeignet für Wand-, Panel- oder Maschinenmontage (Montagedetails hängen von der Anwendung ab)

Verwendung

Öffnen Sie die Abdeckung mit den entsprechenden Befestigungselementen und platzieren Sie die internen Komponenten je nach Bedarf auf einer Montageplatte oder Montagebolzen. Führen Sie Kabel durch abgedichtete Einführungspunkte oder verwenden Sie kompatible Kabelverschraubungen, um die IP66-Einstufung zu erhalten. Stellen Sie sicher, dass die Komponenten im Inneren die Dichtflächen nicht blockieren und dass die Dichtungen sauber und korrekt platziert sind, bevor Sie die Abdeckung schließen. Bei Installation im Freien montieren Sie das Gehäuse so, dass Entwässerung und Wartungszugriff berücksichtigt werden.

Empfehlungen

Wählen Sie die transparente Abdeckung, wenn eine regelmäßige Sichtprüfung von Anzeigen oder Status-LEDs ohne Öffnen des Gehäuses erforderlich ist; wählen Sie die graue Abdeckung, wenn Sie eine diskretere oder UV-beständigere Optik benötigen. Verwenden Sie kompatible Kabelverschraubungen mit IP66-Einstufung und vermeiden Sie übermäßige interne Wärmeentwicklung, indem Sie Komponenten mit angemessener Verlustleistung wählen oder eine Belüftung oder Wärmemanagement außerhalb des abgedichteten Gehäuses hinzufügen.
