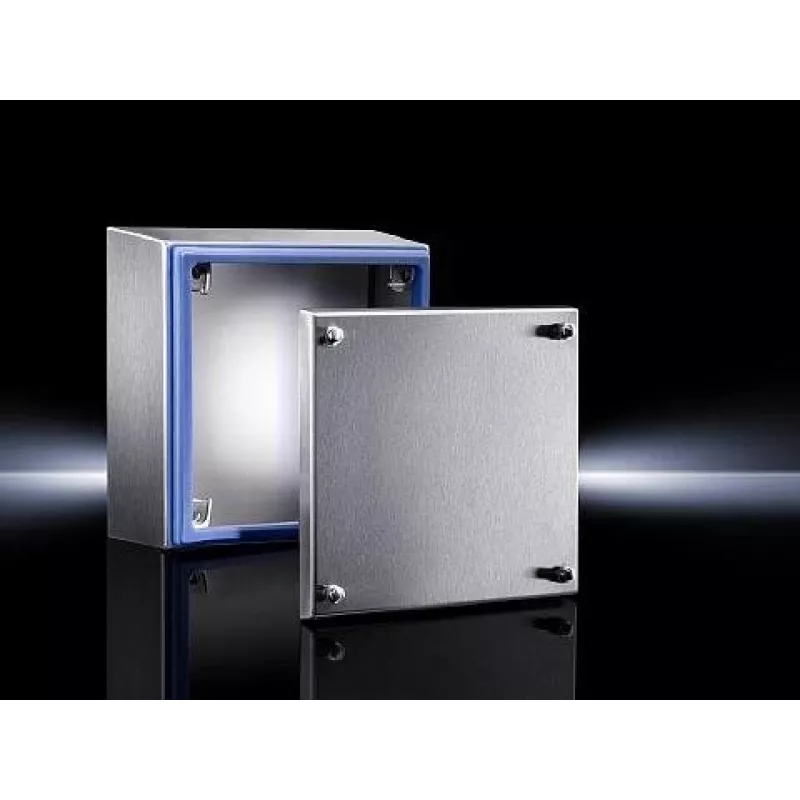

Elektrogehäuse Rittal 1674.600 IP66, 327×120×227 mm (B×T×H)

Rittal 1674.600 ist ein IP66-zertifiziertes Elektrogehäuse mit den Außenmaßen 327×120×227 mm (B×T×H). Es wurde für den Schutz elektrischer und elektronischer Komponenten in industriellen und Außenumgebungen entwickelt und widersteht dem Eindringen von Staub sowie starken Wasserstrahlen, während es ein kompaktes Gehäuse für Steuergeräte, Reihenklemmen und kleine Verteilerdosen bietet. Die Gehäusegeometrie weist geneigte Flächen an Schrank und Deckel auf, um den Ablauf zu erleichtern und die Ansammlung von Schmutz und Flüssigkeiten zu reduzieren. Die Konstruktion umfasst eine rundum spaltfreie Silikondichtung und hygienegerechte Sechskantschrauben für sicheren Verschluss und einfachere Wartung.

Vorteile

Das Gehäuse bietet die Schutzart IP66, um innere Komponenten vor Staub und starken Wasserstrahlen zu schützen und so einen zuverlässigen Betrieb unter rauen Bedingungen zu gewährleisten. Geneigte Flächen von 3° an allen Seiten und 10° am Deckel unterstützen die Entwässerung und minimieren Verschmutzungsrückstände. Die durchgehende Silikondichtung bildet eine dichte Barriere gegen Feuchtigkeit und Partikel, während hygienegerechte Sechskantschrauben eine werkzeugunterstützte sichere Befestigung und einfachen Zugang für die Wartung ermöglichen. Seine kompakten Außenmaße machen es geeignet, wenn der Platz begrenzt ist, ohne den Schutz zu beeinträchtigen.

Geeignet für

Wichtige Spezifikationen

Verwendung

Montieren Sie das Gehäuse auf einer stabilen Oberfläche oder in einem Montagerahmen, der für den Installationsort geeignet ist, und stellen Sie sicher, dass die Ausrichtung die geneigten Flächen für einen effektiven Ablauf beibehält. Installieren Sie interne Montageplatten oder Hutschienen nach Bedarf für die vorgesehenen Komponenten und lassen Sie ausreichend Abstand für Verkabelung und Belüftung. Befestigen Sie Komponenten wie Reihenklemmen, Relais oder kleine Steuergeräte mit dem empfohlenen Montagezubehör und führen Sie Kabel durch geeignete Kabelverschraubungen oder vorgeschnittene Öffnungen. Schließen Sie den Deckel und befestigen Sie ihn mit den mitgelieferten Sechskantschrauben, wobei die Silikondichtung gleichmäßig anliegen muss, um die IP66-Einstufung aufrechtzuerhalten.

Empfehlungen

Überprüfen Sie für einen langfristigen Schutz die Unversehrtheit der Silikondichtung nach der Installation und nach jedem Abnehmen des Deckels. Verwenden Sie geeignete Kabelverschraubungen oder Leitungsanschlüsse, um die IP66-Einstufung an den Kabeleinführungen aufrechtzuerhalten. Setzen Sie das Gehäuse keinen Chemikalien oder Temperaturen außerhalb der vom Hersteller angegebenen Grenzwerte aus und konsultieren Sie die Rittal-Dokumentation für materialspezifische Hinweise und Montageanleitungen.
