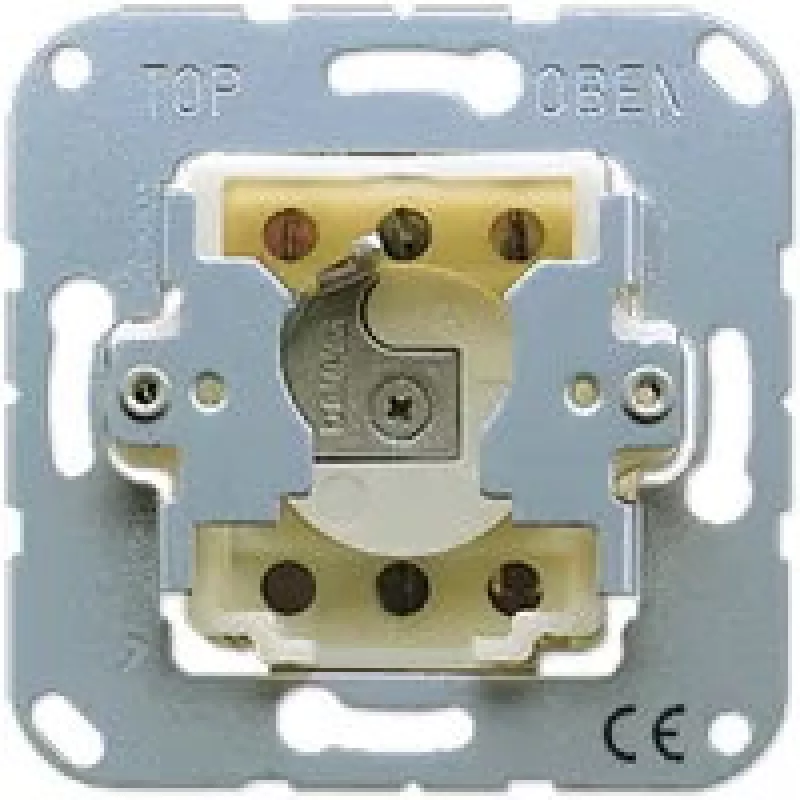

Elektrischer Schalter 2P Jung 104.28 — 2-polig, 250 V, 10 A

Jung 104.28 ist ein 2-poliger elektrischer Schaltereinsatz, der für Wechselstrominstallationen mit einer Nennspannung von 250 V und einem Nennstrom von 10 A ausgelegt ist. Dieser Schalter ermöglicht die gleichzeitige Ein-/Aus-Steuerung von zwei Polen und ist für elektrische Stromkreise in Wohn- und leichten Gewerbebereichen vorgesehen. Der Einsatz verfügt über einen Schutz gegen Demontage und ist nur für Schraubbefestigung (ohne Krallen) ausgelegt, wodurch er für die Installation in kompatiblen Schalterrahmen und Unterputzdosen geeignet ist.

Vorteile

Der Schaltereinsatz bietet koordiniertes zweipoliges Schalten zur sicheren Trennung beider Leiter in einphasigen Stromkreisen bis 10 A. Sein Demontageschutz erhöht die mechanische Sicherheit nach der Installation, und die ausschließliche Schraubbefestigung gewährleistet eine stabile und vibrationsresistente Verbindung im Montagerahmen. Das kompakte Einsatzformat ermöglicht die Integration in standardmäßige modulare Verdrahtungssysteme und behält die Kompatibilität mit Jung-Rahmen und -Abdeckungen bei, sofern angegeben.

Geeignet für

• Ein-/Aus-Steuerung von Beleuchtungsstromkreisen in Wohnungen und Häusern
• Schalten von Kleingeräten und Lasten bis zu 10 A
• Zweipolige Trennung, wenn eine gleichzeitige Trennung von Phase und Neutralleiter erforderlich ist
• Nachrüstung oder Neuinstallationen mit kompatiblen modularen Rahmen

Wichtige Spezifikationen

• Pole: 2-polig (2P) Schaltung
• Nennspannung: 250 V AC
• Nennstrom: 10 A
• Montage: nur Schraubbefestigung (keine Krallen)
• Schutzmerkmal: Schutz gegen Demontage
• Bauform: Einsatz für modulare Schalterrahmen

Verwendung

Installieren Sie den Jung 104.28 Einsatz in einem kompatiblen Rahmen oder einer Unterputzdose unter Beachtung der örtlichen Elektrovorschriften. Stellen Sie sicher, dass die Stromversorgung vor dem Verdrahten abgeschaltet ist. Schließen Sie die eingehenden und abgehenden Leiter an die entsprechenden Klemmen an, achten Sie auf die Polarität und ziehen Sie die Klemmschrauben mit dem vom Hersteller angegebenen Drehmoment fest. Befestigen Sie den Einsatz nach dem Verdrahten mit Schrauben im Montagerahmen; Krallen werden nicht verwendet. Bringen Sie die dekorative Abdeckung oder Wippe gemäß den Anweisungen des Rahmensystems an. Stellen Sie die Stromversorgung wieder her und testen Sie die Schalterfunktion, um eine zuverlässige Ein-/Aus-Steuerung beider Pole zu bestätigen.

Empfehlungen

Verwenden Sie diesen 2-poligen Schaltereinsatz für Stromkreise, in denen beide Leiter gleichzeitig geschaltet werden müssen, und halten Sie die Last innerhalb der 10-A-Nennleistung. Für Installationen in feuchten oder Außenbereichen wählen Sie geeignete Gehäuse mit entsprechender IP-Schutzart und befolgen Sie die örtlichen Vorschriften. Überprüfen Sie beim Austausch vorhandener Module die mechanische Kompatibilität mit dem Zielrahmen und stellen Sie sicher, dass die Schraubbefestigung unterstützt wird.
