Elektrischer Komplettsteckverbinder M12 Harting 21 03 821 1530

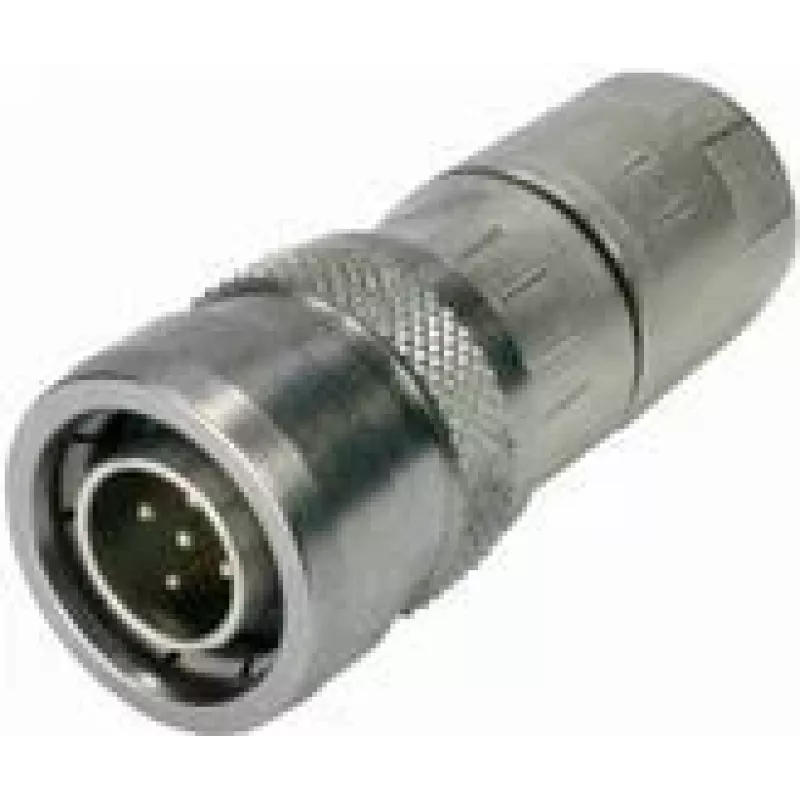

Der elektrische Komplettsteckverbinder Harting M12 21 03 821 1530 ist ein elektrischer Steckverbinder im M12-Format, der für sichere und kompakte Signal- und Stromanschlüsse entwickelt wurde. Er wird als kompletter Steckverbinder mit Schraubbefestigung geliefert und ist für den flächenbündigen Einbau vorgesehen. Er bietet eine einfache Lösung für die Integration von Sensoren, Aktoren und Geräteschnittstellen in beengten Platzverhältnissen. Der Steckverbinder unterstützt einen Nennstrom von 4 A und verfügt über einen kompakten Formfaktor, der für Industrie- und Automatisierungsinstallationen geeignet ist, bei denen zuverlässiger Kontakt und geringes Gewicht erforderlich sind.

Vorteile

Dieser komplette M12-Steckverbinder bietet eine Schraubbefestigung, die eine stabile mechanische Fixierung und guten elektrischen Kontakt auch bei Vibrationen und Bewegungen gewährleistet. Seine flächenbündige Einbauweise ermöglicht die Installation in Schalttafeln oder Gehäusen mit minimalem Überstand, wodurch der Schutzgrad des Gehäuses und die Kompaktheit des Geräts erhalten bleiben. Die leichte Konstruktion und das standardisierte M12-Format ermöglichen einen einfachen Austausch und die Kompatibilität mit gängigen M12-Kabeln und -Geräten.

Geeignet für

• Signal- und Kleinspannungsanschlüsse für Sensoren und Aktoren
• Schalttafel- und Schaltschrankinstallationen, die flächenbündige Steckverbinder erfordern
• Industrielle Automatisierungs- und Maschinenbauanwendungen mit begrenztem Platzangebot
• Umgebungen, die vibrationsbeständige, schraubbefestigte Verbindungen benötigen

Wichtige technische Daten

• Steckverbinderformat: M12
• Befestigungsart: Schraubbefestigung
• Einbauart: flächenbündiger Einbau
• Nennstrom: 4 A
• Gewicht: ca. 60,55 g

Verwendung

Bereiten Sie die Schalttafel- oder Gehäuseöffnung vor, die für einen flächenbündig eingebauten M12-Steckverbinder ausgelegt ist, und setzen Sie den Steckverbinder in die Aussparung ein. Befestigen Sie den Steckverbinder mit der mitgelieferten Schraubbefestigung und stellen Sie sicher, dass die Gewinde greifen und mit dem vom Hersteller empfohlenen Drehmoment angezogen werden. Schließen Sie die Leiter gemäß dem Schaltplan für die jeweilige Anwendung an die Kontakte des Steckverbinders an und beachten Sie die richtigen Abisolierlängen und Kontakteinführungen, um lockere Verbindungen zu vermeiden. Überprüfen Sie nach der Verdrahtung die Durchgängigkeit und den Isolationswiderstand gemäß den Systemanforderungen, bevor Sie die Spannung zuschalten.

Empfehlungen

Verwenden Sie kompatible M12-Gegensteckverbinder und -Kabel, die für denselben Strom und dieselben Umgebungsbedingungen ausgelegt sind. Wenn Vibrationen, Feuchtigkeit oder Verunreinigungen vorhanden sind, überprüfen Sie die Gehäusedichtung und stellen Sie sicher, dass die Schraubbefestigungen mit dem richtigen Drehmoment angezogen sind. Befolgen Sie die örtlichen Sicherheitsvorschriften und die Installationsanweisungen von Harting für die Handhabung von Kontakten und elektrische Prüfungen.
