Electrical Complete Connector M12 Harting 21 03 381 6420

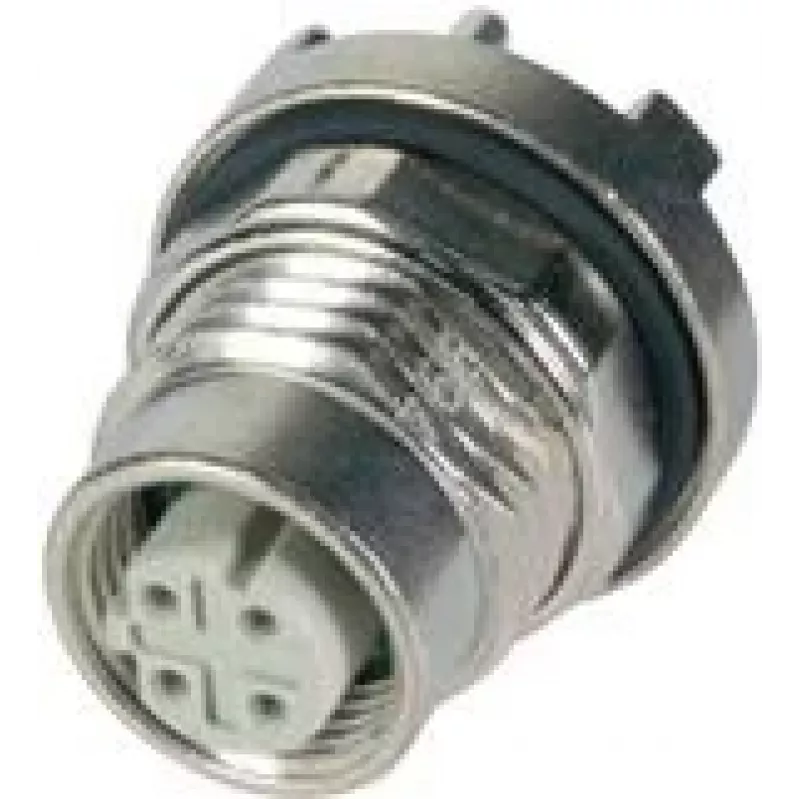

Der elektrische Komplettsteckverbinder M12 Harting 21 03 381 6420 ist ein kompakter, schraubbefestigter M12-Steckverbinder, der für den bündigen Einbau in Industrieanlagen konzipiert wurde. Er bietet einen Nennstrom von 4 A und wiegt etwa 23,67 g, wodurch eine leichte Bauweise mit sicherem elektrischem Kontakt kombiniert wird, die für eine Reihe von Steuerungs- und Signalaufgaben geeignet ist. Das Design unterstützt eine einfache Installation und Integration in Paneele oder Gehäuse, in denen eine zuverlässige M12-Schnittstelle erforderlich ist.

Vorteile

Dieser M12-Steckverbinder verfügt über eine Schraubbefestigung für eine sichere mechanische und elektrische Verbindung bei bündigen Montageanwendungen. Seine leichte Konstruktion reduziert die Belastung der Montageflächen und Verkabelung, während die für wiederholte Steckzyklen erforderliche Robustheit erhalten bleibt. Die kompakten Abmessungen des Steckverbinders ermöglichen eine platzsparende Integration in Schaltschränke und Maschinen, und die standardisierte M12-Schnittstelle gewährleistet die Kompatibilität mit gängigen industriellen Sensoren, Aktoren und Signalleitungen.

Technische Daten

• Steckverbindertyp: M12, Schraubbefestigung, bündige Montage
• Nennstrom: 4 A
• Gewicht: etwa 23,67 g
• Anwendung: Signal- und Kleinleistungsverbindungen in industriellen Umgebungen
• Mechanische Schnittstelle: standardisiertes M12-Gewinde für Steckkompatibilität

Gebrauchsanweisung

Bereiten Sie das Kabel und den Gehäuseausschnitt entsprechend den Abmessungen des Steckverbinders für die bündige Montage vor. Setzen Sie den Steckverbinder in das Paneel oder Gehäuse ein und befestigen Sie ihn mit der M12-Schraube, bis er fest sitzt. Schließen Sie die Leiter gemäß dem in Ihrer Anwendung verwendeten Verdrahtungsschema an und achten Sie auf das korrekte Drehmoment der Schrauben, um einen zuverlässigen Kontakt zu gewährleisten, ohne die Klemmen zu beschädigen. Überprüfen Sie nach der Installation die Durchgängigkeit und die korrekte Polarität, bevor Sie das System einschalten.

Empfehlungen

Verwenden Sie diesen M12-Steckverbinder gemäß den Schaltplänen des Geräteherstellers und befolgen Sie die standardmäßigen Drehmomentwerte für M12-Schraubverbindungen. Schützen Sie den Steckverbinder vor aggressiven Chemikalien und extremer mechanischer Belastung; in raueren Umgebungen sollten Sie zusätzliche Dichtungen oder Schutzgehäuse in Betracht ziehen. Überprüfen Sie regelmäßig die Steckflächen und Schraubanschlüsse auf Korrosion oder Lockerung, um einen zuverlässigen Betrieb aufrechtzuerhalten.

Vorteile

Die Schraubbefestigung gewährleistet eine sichere elektrische und mechanische Verbindung, während das leichte Design die Belastung von Paneelen und Kabeln reduziert. Die standardisierte M12-Schnittstelle erleichtert die Integration mit Sensor- und Aktorgeräten, und die kompakten Abmessungen ermöglichen eine platzsparende Unterbringung in Schaltschränken und Anlagen.

Geeignet für

• Schaltschränke und Automatisierungspaneele
• Sensoren und Aktoren mit M12-Anschluss
• Fertigungslinien und Prüfgeräte
• Signal- und Niederspannungsverbindungen in industriellen Umgebungen

Technische Hauptspezifikationen

• Steckverbindertyp: M12, Schraubbefestigung, bündige Montage
• Nennstrom: 4 A
• Gewicht: etwa 23,67 g
• Verwendung: Signal- und Kleinleistungsverbindungen in der Industrie
• Mechanische Schnittstelle: standardisiertes M12-Gewinde

Gebrauchsanleitung

Bereiten Sie den Paneelausschnitt entsprechend der bündigen Montage vor. Setzen Sie den Steckverbinder ein und fixieren Sie ihn mit der M12-Schraube, bis er fest sitzt. Schließen Sie die Leiter gemäß dem erforderlichen Schema an, beachten Sie das korrekte Schraubendrehmoment und überprüfen Sie die Durchgängigkeit und Polarität der Stromkreise, bevor Sie die Stromversorgung einschalten.

Nutzungsempfehlungen

Befolgen Sie die elektrischen Schaltpläne und Montagerichtlinien des Geräts, sorgen Sie für Schutz vor aggressiven Substanzen und mechanischer Überlastung, falls erforderlich, und überprüfen Sie regelmäßig den Zustand der Verbindung, um einen zuverlässigen Betrieb zu gewährleisten.
