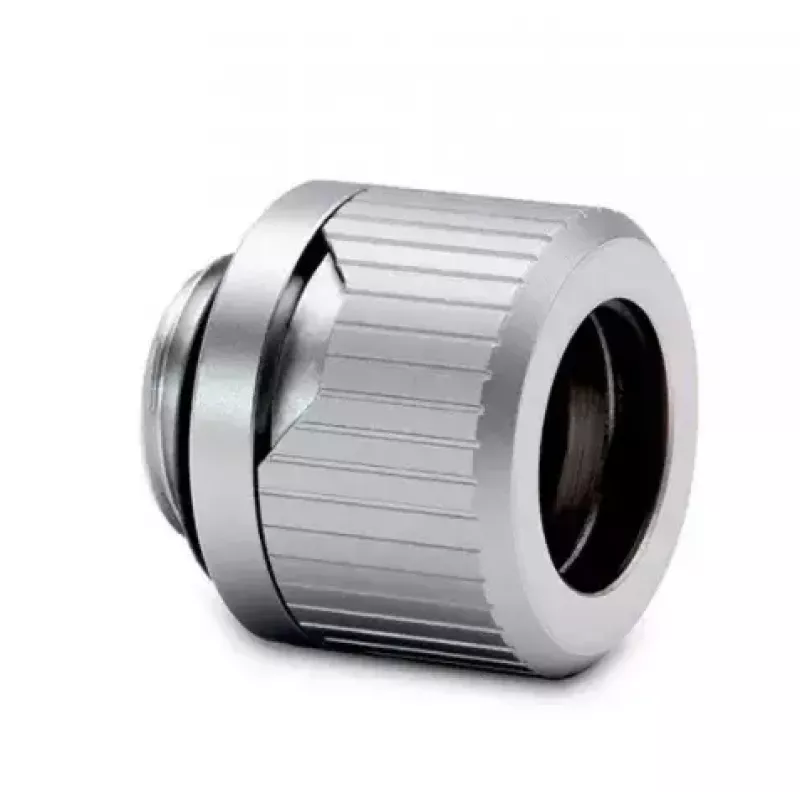

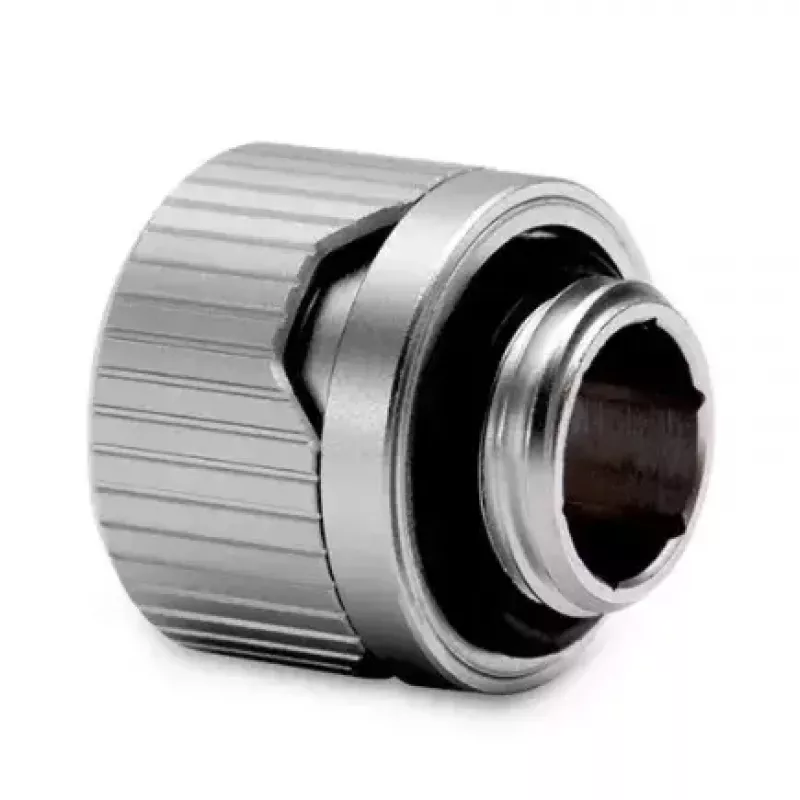

EKWB HDC 12 Fitting — Messing, Titanium-Finish, Höhe 15 mm, Durchmesser 20 mm, Schlauch-Ø 12 mm

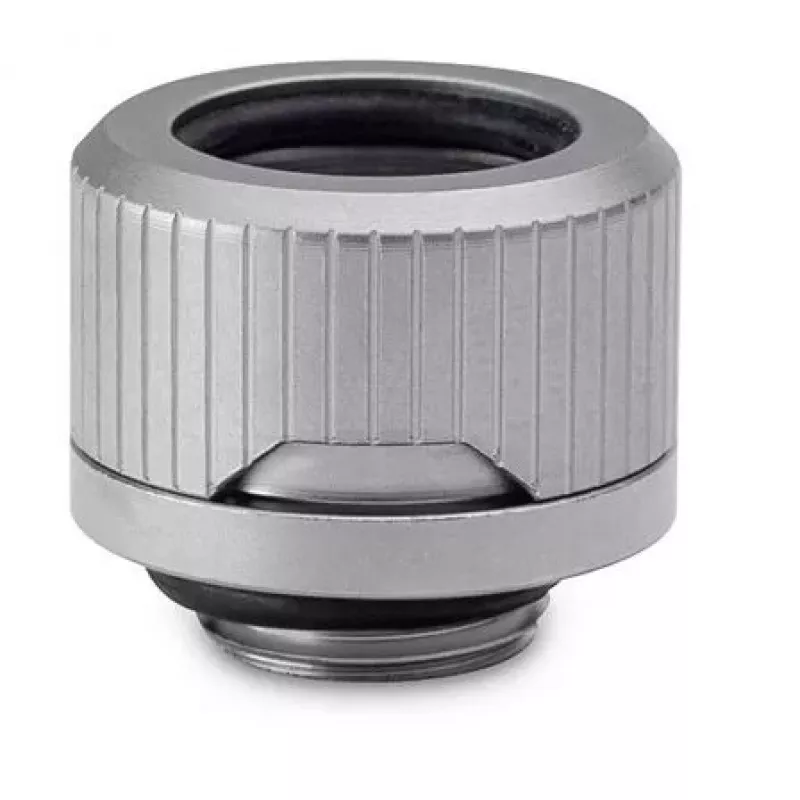

EKWB HDC 12 — Messing, Titanium-Finish, Höhe 15 mm, Durchmesser 20 mm, Schlauch-Ø 12 mm ist ein kompakter Kompressionsfitting, der für PC-Flüssigkeitskühlsysteme entwickelt wurde. Hergestellt aus CNC-gefrästem Messing mit einem satinierten, titanfarbenen Finish, akzeptiert dieser 15 mm hohe Fitting starre oder flexible Schläuche mit 12 mm Außendurchmesser und bietet eine sichere, leckfreie Verbindung. Das Produkt gehört zur EK-Quantum Torque HDC 12 Linie und zeichnet sich durch ein minimalistisches Design, austauschbare ästhetische Ringe (separat erhältlich) und eine Gummidichtung aus, die der Verschlussring zusammenpresst, um die Schläuche zu fixieren. Das Innere ist absichtlich unbeschichtet, um potenzielle Verunreinigungen im Kühlkreislauf zu minimieren.

Vorteile

Der Fitting kombiniert robuste Messingkonstruktion mit einem satinierten, titanfarbenen Finish für einheitliches Aussehen und Korrosionsbeständigkeit. Ein Verschlussring komprimiert eine innere Gummidichtung, um ein Herausziehen des Schlauchs zu verhindern, während äußere Rillen das handfeste Anziehen erleichtern. Der Verschlussring verfügt über Aussparungen, die einen austauschbaren ästhetischen Ring für anpassbare Optik freilegen. Die Widerhaken- und Kompressionskomponenten sind CNC-gefräst für Maßgenauigkeit und zuverlässige Abdichtung, und der Fitting ist mit anderen Flüssigkeitskühlprodukten von EK Water Blocks kompatibel.

Geeignet für

• Individuelle PC-Flüssigkeitskühlsysteme mit Schläuchen mit 12 mm Außendurchmesser (starr oder flexibel)
• Hardtube-Systeme mit Acryl oder PETG
• Aufrüstung oder Ergänzung von EK-Quantum-Komponenten für eine minimalistische Ästhetik
• Kompakte Builds, die flache Fittinge (15 mm Höhe) erfordern

Wichtige Spezifikationen

• Material: CNC-gefrästes Messing (äußeres satiniertes Titanium-Finish)
• Finish: Satiniertes titanfarbenes Äußeres; Inneres unbeschichtet
• Höhe: 15 mm
• Außendurchmesser: 20 mm
• Unterstützter Schlauch-Außendurchmesser: 12 mm
• Dichtung: Gummi-O-Ring (Kompressionsdichtung unter Verschlussring)
• Kompatibilität: Entwickelt für Acryl- und PETG-Hardtubing und kompatibel mit Flüssigkeitskühlprodukten von EK Water Blocks
• Installationsschnittstelle: Widerhaken mit Innensechskant für 9-mm-Inbusschlüssel

Anwendung

Bereiten Sie den 12-mm-Schlauch vor, indem Sie ihn rechtwinklig schneiden und das Ende entgraten, um einen reibungslosen Sitz zu gewährleisten. Schrauben Sie den ästhetischen Ring (falls verwendet) auf den Fitting, bevor Sie den Verschlussring anbringen, schieben Sie dann den Verschlussring an seinen Platz und schieben Sie den Schlauch vollständig auf den Widerhaken, bis er am inneren Anschlag anliegt. Ziehen Sie den Verschlussring von Hand mithilfe der äußeren Rillen fest; falls zusätzliches Drehmoment erforderlich ist, verwenden Sie einen 9-mm-Inbusschlüssel im Widerhaken, um den Fitting zu halten, während Sie den Verschlussring drehen, und achten Sie darauf, nicht zu fest anzuziehen. Überprüfen Sie, ob der Gummi-O-Ring ordnungsgemäß um den Schlauch komprimiert wird, um eine leckfreie Abdichtung zu gewährleisten. Führen Sie vor dem vollen Systembetrieb einen Druck- oder Lecktest des gesamten Kreislaufs durch.

Empfehlungen

Verwenden Sie ausschließlich Schläuche mit 12 mm Außendurchmesser, die für Hard- oder Softtube-Wasserkühlung spezifiziert sind. Montieren Sie den ästhetischen Ring vor dem Verschlussring, falls Sie farbige Ringe verwenden möchten. Verwenden Sie einen 9-mm-Inbusschlüssel, um den Widerhaken bei der Installation zu stützen, um Ihre Finger zu schützen und übermäßige Krafteinwirkung zu vermeiden, die angrenzende Komponenten beschädigen könnte; handfestes Anziehen ist normalerweise ausreichend. Setzen Sie das Fittinginnere keinen Farben oder Beschichtungen aus und befolgen Sie die üblichen Lecktestverfahren, bevor Sie das System einschalten.
