Einschlaganker Fischer 48406

Der fischer Einschlaganker EA II (Einschlaganker Fischer 48406) ist ein Innengewindeanker aus verzinktem Stahl für sichere Befestigungen in Beton und ähnlichen Untergründen. Der Anker wird bündig in den Untergrund eingeschlagen und durch Hämmern des Innendorns gesetzt, wodurch sich die Hülse gegen die Bohrlochwand ausdehnt. Bei der Montage mit dem EHS Plus Setzwerkzeug oder dem EMS Maschinensetzgerät dehnt sich die Hülse zuverlässig aus, ohne dass ein Drehmoment auf die Schraube oder Gewindestange ausgeübt wird. Dieser Anker eignet sich für zulassungspflichtige Anwendungen im Innenbereich wie Sprinkleranlagen, Gitterroste und Konsolen.

Vorteile

Der eingeprägte Rand an der Hülse verhindert ein Durchrutschen während der Montage und unterstützt einen problemlosen Hammerset-Prozess. Das metrische Innengewinde ermöglicht die Verwendung von handelsüblichen Schrauben oder Gewindestangen passend zur Anwendung. Das EMS Maschinensetzgerät ermöglicht eine schnellere und weniger anstrengende Installation bei Serienarbeiten. Die vom EHS Plus Setzwerkzeug erzeugte Expansionsprägung bietet eine sichtbare Kontrolle der korrekten Verankerung. Eine Fixierung bei hef 25 mm verhindert das Herausfallen des Ankers aus dem Bohrloch vor der Expansion, und die schwarze Fixierung sichert den Anker bei Überkopfmontage. Die verzinkte Stahlkonstruktion bietet Korrosionsbeständigkeit für viele Innenraumanwendungen.

Geeignet für

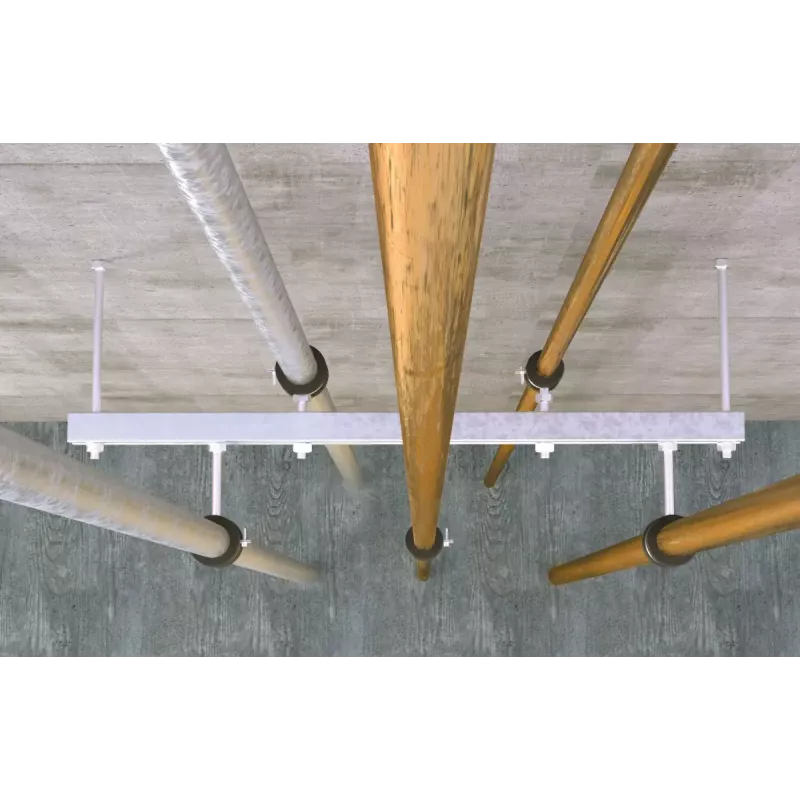

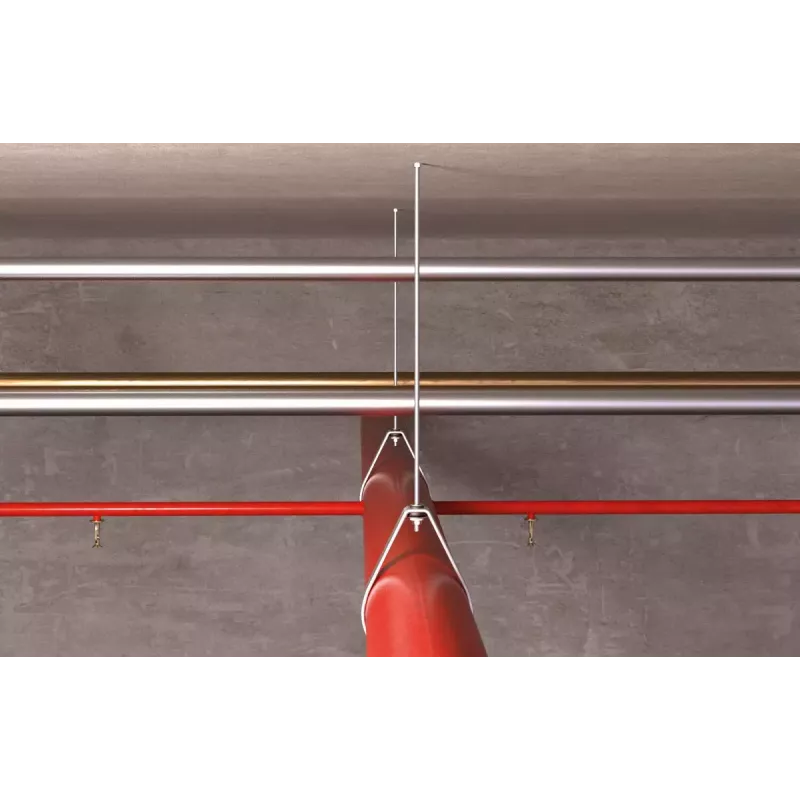

• Befestigung von Sprinkleranlagen im Innenbereich
• Montage von Gitterrosten und Lüftungsgittern
• Sichern von Konsolen, Halterungen und leichten bis mittleren Lasten in Beton
• Serieninstallationen mit dem EMS Maschinensetzgerät

Technische Daten

• Marke: FISCHER
• Modell / MPN: 48406 (fischer Einschlaganker EA II)
• Material: Verzinkter Stahl
• Gewindeart: Metrisches Innengewinde
• Durchmesser (Bohrloch): 15 mm
• Länge: 50 mm
• Menge pro Packung: 25 Stück
• EAN: 4006209484067

Anwendung

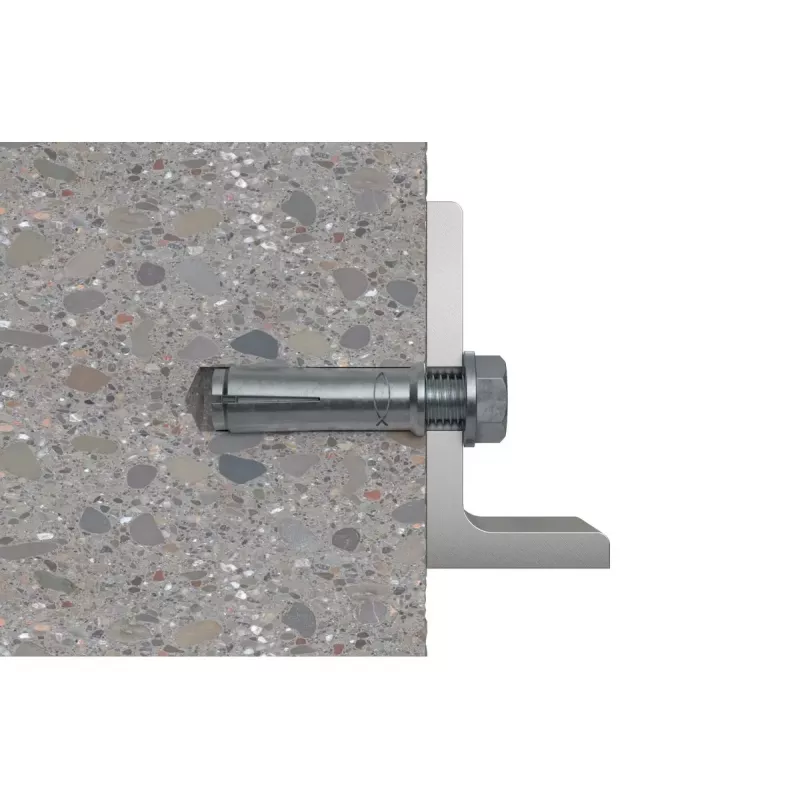

Bohren Sie ein Loch mit dem angegebenen Durchmesser und reinigen Sie es von Staub. Führen Sie den Einschlaganker EA II bündig in das Bohrloch ein. Treiben Sie den Innendorn mit einem Hammer ein, bis sich die Hülse ausdehnt und der eingeprägte Rand am Untergrund anliegt. Für eine kontrollierte Expansion und einfachere Serienmontage verwenden Sie das EHS Plus Setzwerkzeug oder das EMS Maschinensetzgerät; wenden Sie während der Expansion kein Drehmoment auf die Schraube oder Gewindestange an. Nach dem Setzen befestigen Sie die passende metrische Schraube oder Gewindestange, um die gewünschte Befestigungsspannung zu erreichen.

Empfehlungen

Verwenden Sie das EMS Maschinensetzgerät für wiederholte Installationen und das EHS Plus Werkzeug, wenn eine visuelle Überprüfung der Expansionsprägung erforderlich ist. Stellen Sie sicher, dass Bohrlochtiefe und -durchmesser den angegebenen Werten entsprechen und beachten Sie die geltenden Bauvorschriften für Sprinkler- und Sicherheitssysteme im Innenbereich.
