Einschlaganker Fischer 48284

Der fischer Einschlaganker EA II (Fischer 48284) ist ein Innengewindeanker aus verzinktem Stahl für sichere Befestigungen in Beton und ähnlichen Untergründen. Er wird oberflächenbündig durch Einschlagen gesetzt und expandiert im Bohrloch, sobald der innenliegende Dorn mit einem Setzwerkzeug eingetrieben wird. Der Anker nimmt handelsübliche metrische Schrauben oder Gewindestangen auf und eignet sich für Innenanwendungen wie Sprinkleranlagen, Gitterroste und Konsolen.

Vorteile

Der geprägte Rand verhindert ein Verrutschen der Hülse während der Montage und gewährleistet einen stabilen Einschlagsitz. Das metrische Innengewinde ermöglicht die Verwendung handelsüblicher Schrauben oder Gewindestangen für flexible Anwendungen. Die maschinelle Setzung mit dem EMS-Werkzeug erlaubt schnelle, mühelose Serienmontage, während die Expansionsprägung mit dem EHS Plus-Werkzeug eine einfache Sichtkontrolle der korrekten Verankerung bietet. Ein Fixierungspunkt bei hef 25 mm und eine schwarze Fixierungspunktgestaltung verhindern, dass der Anker vor der Expansion aus dem Bohrloch fällt – ein Vorteil bei Überkopf- und Positionsmontage.

Geeignet für

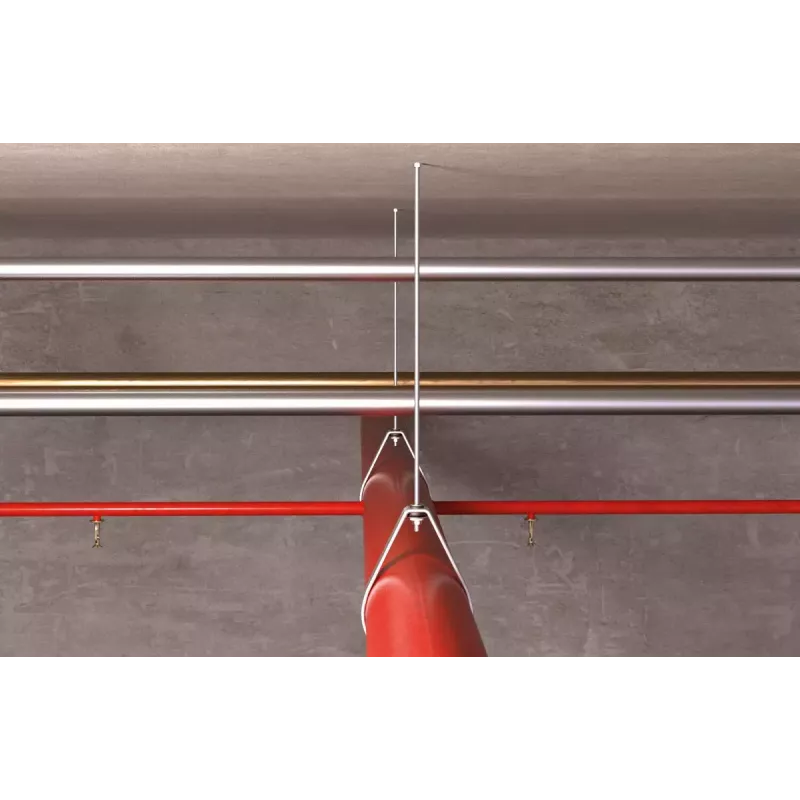

• Befestigung von Sprinkleranlagen in Innenbeton
• Montage von Gitterrosten und Laufstegen

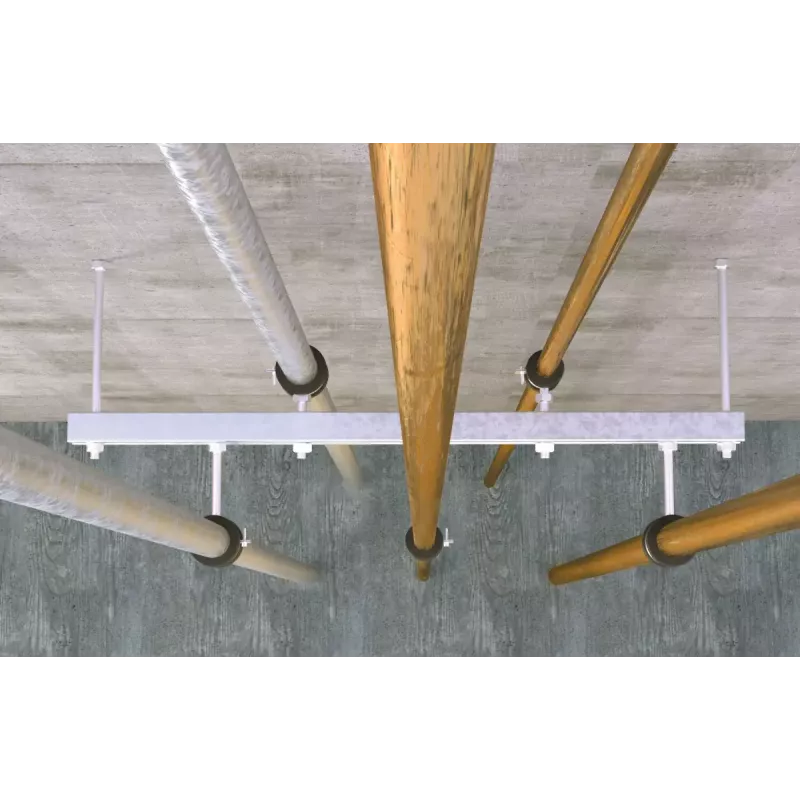

• Anbringen von Konsolen und Trägern
• Allgemeine Innenbefestigungen mit metrischen Schrauben oder Gewindestangen

Technische Daten

• Hersteller: FISCHER
• Modell / MPN: 48284 (EA II Einschlaganker)
• Material: Verzinkter Stahl
• Innengewinde: Metrisch (nimmt handelsübliche Schrauben/Gewindestangen auf)
• Ankerlänge: 30 mm
• Ankerdurchmesser: 10 mm (Bohrloch-Ø 10 mm)
• Verpackung: 100 Stück pro Karton
• EAN: 4006209482841

Anwendung

Bohren Sie ein Loch mit dem angegebenen Durchmesser und der erforderlichen Tiefe für den Anker, reinigen Sie das Bohrloch von Staub, setzen Sie den EA II Anker bündig mit der Oberfläche ein und positionieren Sie den Innendorn. Treiben Sie den Innendorn mit dem EHS Plus Setzwerkzeug oder dem EMS Maschinensetzwerkzeug ein, um die Hülse gegen die Bohrlochwand zu expandieren. Für eine korrekte Expansion ist beim Setzen kein Drehmoment auf die Schraube oder Gewindestange auszuüben. Nach der Expansion die passende handelsübliche metrische Schraube oder Gewindestange eindrehen, um die gewünschte lasttragende Verbindung herzustellen.

Empfehlungen

Verwenden Sie das EMS-Werkzeug für Serieninstallationen, um Geschwindigkeit und Gleichmäßigkeit zu erhöhen; verwenden Sie das EHS Plus Werkzeug, wenn eine visuelle Kontrolle der Prägung gewünscht ist. Überprüfen Sie die Untergrundeignung und die erforderliche Verankerungstiefe (hef 25 mm) für die geplante Last und befolgen Sie die geltenden Zulassungen und Montageanweisungen für Innen-Sprinkler- und Tragsysteme.
