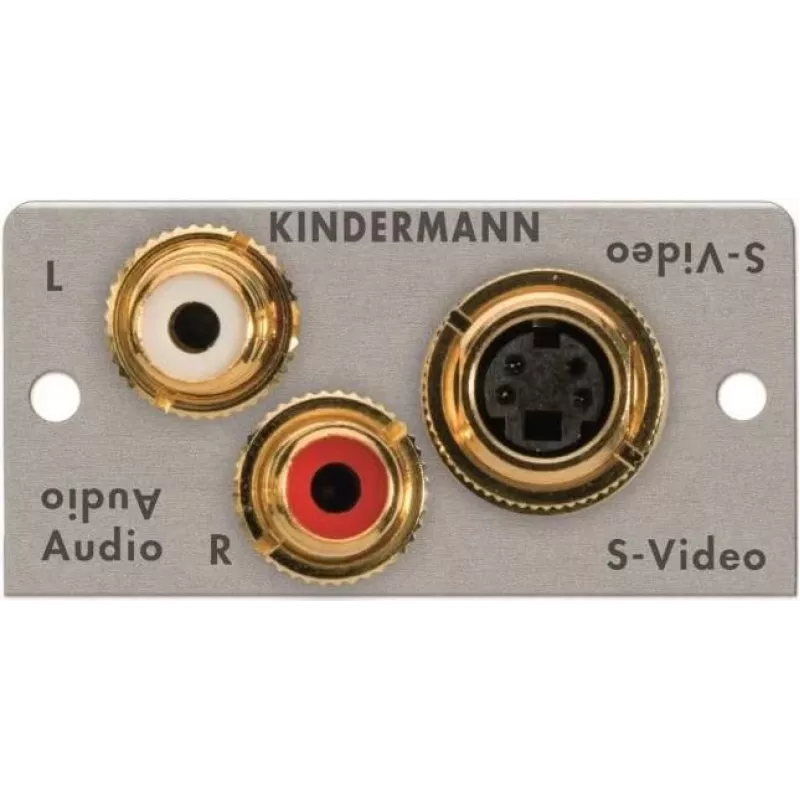

Einbau-Frontplattenmodul Kindermann 7444-531 — 2x RCA und 4-poliger Mini-DIN-Anschluss

Das Einbau-Frontplattenmodul Kindermann 7444-531 integriert zwei RCA-Ports und einen 4-poligen Mini-DIN-Anschluss in ein kompaktes Snap-in-Modul für Panels und Gehäuse. Es ist für eine ordentliche Kabelführung und unkomplizierte Installation in Audio-/Videosystemen und Geräteschnittstellen vorgesehen, bei denen RCA- und Mini-DIN-Verbindungen benötigt werden. Die kompakte Grundfläche des Moduls und die Snap-in-Montage helfen, die Installationszeit zu verkürzen und den Zugang für Wartung oder Neukonfiguration zu vereinfachen.

Vorteile

Diese Snap-in-Frontplatte vereint mehrere Anschlusstypen in einer einzigen, platzsparenden Einheit, wodurch separate Platten überflüssig werden und die Unordnung auf dem Panel reduziert wird. Das Snap-in-Design ermöglicht eine schnelle Montage ohne zusätzliche Befestigungsmittel, und die standardisierten RCA- und Mini-DIN-Schnittstellen gewährleisten eine breite Kompatibilität mit Consumer- und professionellen Audio-/Video-Geräten. Materialien und Kontaktanordnungen sind so gewählt, dass sie zuverlässige elektrische Verbindungen und eine zugängliche rückseitige Verkabelung für eine unkomplizierte Verdrahtung bieten.

Geeignet für

Wichtige Spezifikationen

Verwendung

Setzen Sie das Snap-in-Modul in eine kompatible Aussparung in der Frontplatte oder im Panel ein, bis es einrastet, und achten Sie darauf, dass das Modul richtig ausgerichtet ist, sodass die RCA- und Mini-DIN-Anschlüsse mit den entsprechenden externen Öffnungen übereinstimmen. Führen Sie die Kabel zur Rückseite des Moduls und stellen Sie die entsprechenden Löt- oder Crimp-Anschlüsse gemäß den Verdrahtungsanforderungen der angeschlossenen Geräte her. Überprüfen Sie nach der Verkabelung die mechanische Fixierung und testen Sie jede Verbindung auf Signalkontinuität und korrekte Kanalzuweisung, bevor Sie die Installation abschließen.

Empfehlungen

Verwenden Sie geschirmte RCA-Kabel für Audioverbindungen, um Interferenzen zu minimieren, und befolgen Sie die Herstellerangaben zu den Mini-DIN-Pin-Belegungen, um Signalfehlanpassungen zu vermeiden. Vermeiden Sie übermäßige mechanische Belastungen an Kabeln und Anschlüssen und bestätigen Sie, dass die Paneldicke und die Ausschnittabmessungen den Anforderungen des Snap-in-Moduls für eine sichere Montage entsprechen.
