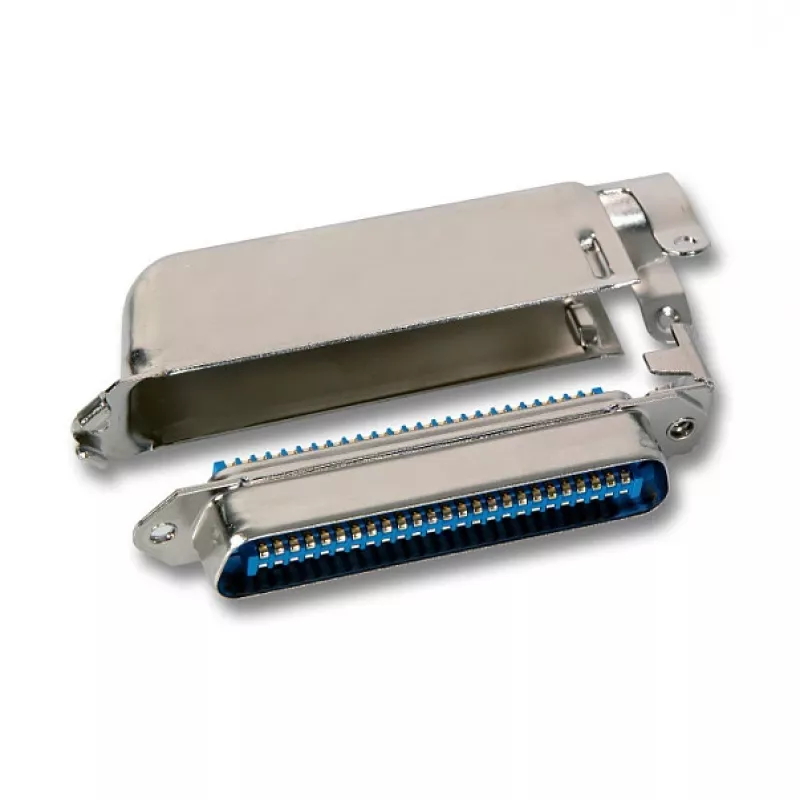

EFB ELEKTRONIK E-57/50 MO 50-Pin rechtwinkliger Centronics-Stecker für Octopus-Kabel

In Serverräumen und industriellen Datenverteilern müssen Techniker oft kundenspezifische Octopus-Kabel für SCSI-1-Peripherieverbindungen herstellen. Der EFB ELEKTRONIK E-57/50 MO Centronics-Steckverbinder ist die richtige Wahl für solche Aufgaben. Dieser 50-polige Stecker verfügt über einen rechtwinkligen (90°) Kabelabgang und ist ideal für enge Räume hinter Geräteracks oder in Gehäusen. Seine Lötanschlüsse ermöglichen zuverlässige, dauerhafte Verbindungen, während das Metallgehäuse Abschirmung gegen elektromagnetische Störungen bietet. Ob Sie ein Multi-Device-SCSI-Kabel herstellen oder einen vorhandenen Kabelbaum reparieren, dieser Steckverbinder gewährleistet eine sichere und langlebige Verbindung.

Technische Daten

• Steckverbindertyp: Centronics, 50-polig, männlich
• Ausrichtung: Rechtwinklig (90°) für platzsparende Kabelführung
• Anschluss: Lötkelche für robuste Drahtbefestigung
• Material: PBT-Gehäuse, Kupferlegierungskontakte mit Goldauflage über Nickel
• Elektrische Nennwerte: 1 A pro Kontakt, 250 V AC, Isolationswiderstand >1000 MΩ
• Betriebstemperatur: -25°C bis +85°C
• Abschirmung: Metallgehäuse für EMV-Schutz
• Kompatibilität: SCSI-1 und ähnliche 50-polige Centronics-Schnittstellen

Warum dieser Steckverbinder

Dieser Steckverbinder ist für Zuverlässigkeit in der Datenkommunikation und Peripherieverbindung entwickelt. Das rechtwinklige Design reduziert die Belastung des Kabels und ermöglicht eine ordentliche Kabelführung in beengten Räumen. Goldauflage-Kontakte gewährleisten einen niedrigen Kontaktwiderstand und langfristige Korrosionsbeständigkeit. Das PBT-Gehäuse widersteht mechanischer Beanspruchung und hohen Temperaturen und eignet sich daher für industrielle Umgebungen. Die Lötanschlüsse bieten eine dauerhafte, vibrationsfeste Verbindung, die für sicherheitskritische Systeme unerlässlich ist.

Ideale Anwendungsfälle

• Herstellung kundenspezifischer Octopus-Kabel für SCSI-1-Peripheriegeräte
• Reparatur oder Verlängerung vorhandener Centronics-50-poliger Kabel
• Industrielle Automatisierung und Datenerfassungssysteme
• Verbindungen für Test- und Messgeräte
• Server- und Speichergeräteverbindungen in engen Racks

Gut zu wissen

Die E-57-Serie von EFB ELEKTRONIK ist für ihre Qualität und Kompatibilität bekannt. Dieser Steckverbinder ist ein Kabelmontage-Bauteil, d.h. er wird direkt an Drähte gelötet und nicht auf einer Leiterplatte montiert. Es handelt sich nicht um eine komplette Kabelbaugruppe; Sie benötigen ein geeignetes 50-adriges Kabel und Lötkenntnisse. Das Metallgehäuse bietet Erdung und Abschirmung, aber für optimale Leistung stellen Sie sicher, dass die Kabelabschirmung ordnungsgemäß abgeschlossen ist. Für die Serienproduktion sollten Sie, falls verfügbar, eine Crimp-Version in Betracht ziehen, aber für Prototypen und Reparaturen ist die Lötverbindung oft bevorzugt.
