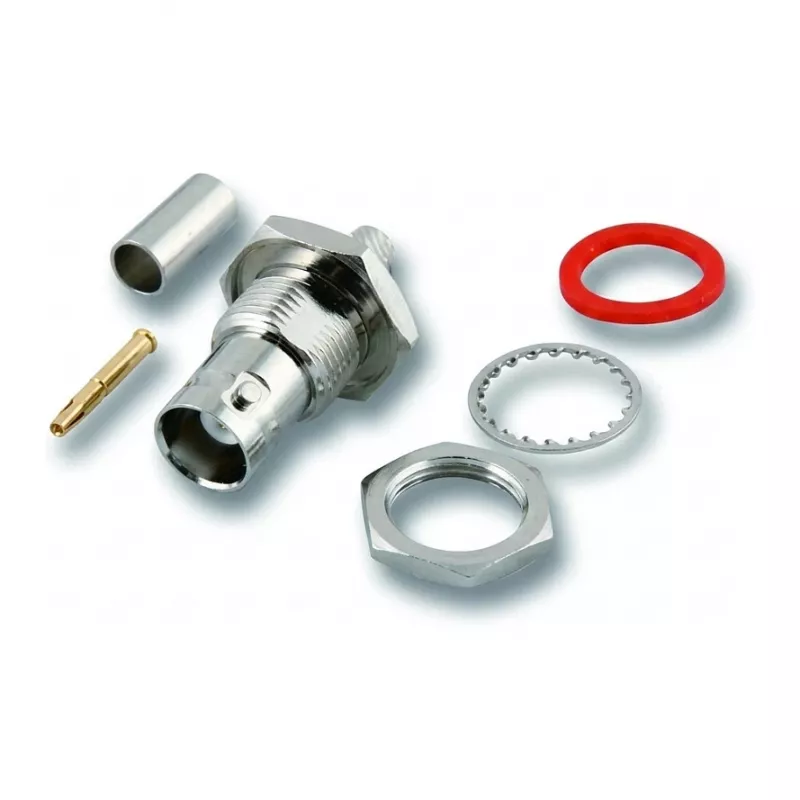

EFB-ELEKTRONIK BNC Panel Mount Jack, Crimp, RG58, 50 Ohm, Non-Isolated Ground (52514.1)

Der EFB-ELEKTRONIK BNC Panel Mount Jack (Modell 52514.1) ist ein hochwertiger HF-Steckverbinder, der für zuverlässige Signalübertragung in Test- und Mess-, Video- und HF-Anwendungen ausgelegt ist. Diese weibliche BNC-Buchse verfügt über einen Crimp-Abschluss für RG58-Koaxialkabel und gewährleistet eine sichere und konsistente Verbindung. Mit einer Impedanz von 50 Ohm und nicht isolierter Masse ist sie ideal für Anwendungen, die eine präzise Impedanzanpassung und minimale Signalverluste erfordern.

Vorteile

Dieser Steckverbinder bietet hervorragende elektrische Leistung mit einem Frequenzbereich bis zu 4 GHz und einer Spannungsfestigkeit von 500 V Spitze. Der vergoldete Mittelkontakt und das vernickelte Messinggehäuse bieten hervorragende Leitfähigkeit und Korrosionsbeständigkeit. Die PTFE-Isolierung gewährleistet stabile Leistung über einen weiten Temperaturbereich (-55°C bis +85°C). Mit einer Haltbarkeit von über 500 Steckzyklen ist dieser Steckverbinder für den Langzeiteinsatz ausgelegt.

Geeignet für

• HF- und Videogeräte
• Test- und Messgeräte
• Telekommunikationsinfrastruktur
• Rundfunk- und CCTV-Systeme
• Labor- und Industrieanwendungen

Wichtige Spezifikationen

• Steckverbindertyp: BNC-Buchse (weiblich)
• Montageart: Panelmontage / Durchführung
• Abschluss: Crimp für RG58-Kabel
• Impedanz: 50 Ohm
• Masse: Nicht isoliert
• Frequenzbereich: DC bis 4 GHz
• Spannungsfestigkeit: 500 V Spitze
• Kontaktwiderstand: Mitte ≤ 1,5 mΩ, Außen ≤ 1,0 mΩ
• Isolationswiderstand: ≥ 5000 MΩ
• Betriebstemperatur: -55°C bis +85°C
• RoHS-konform

Empfehlungen

Für optimale Leistung verwenden Sie RG58-Koaxialkabel und stellen Sie eine ordnungsgemäße Crimpung mit einem kompatiblen Werkzeug sicher. Dieser Steckverbinder eignet sich sowohl für professionelle als auch für Hobbyprojekte, die zuverlässige BNC-Verbindungen erfordern.
