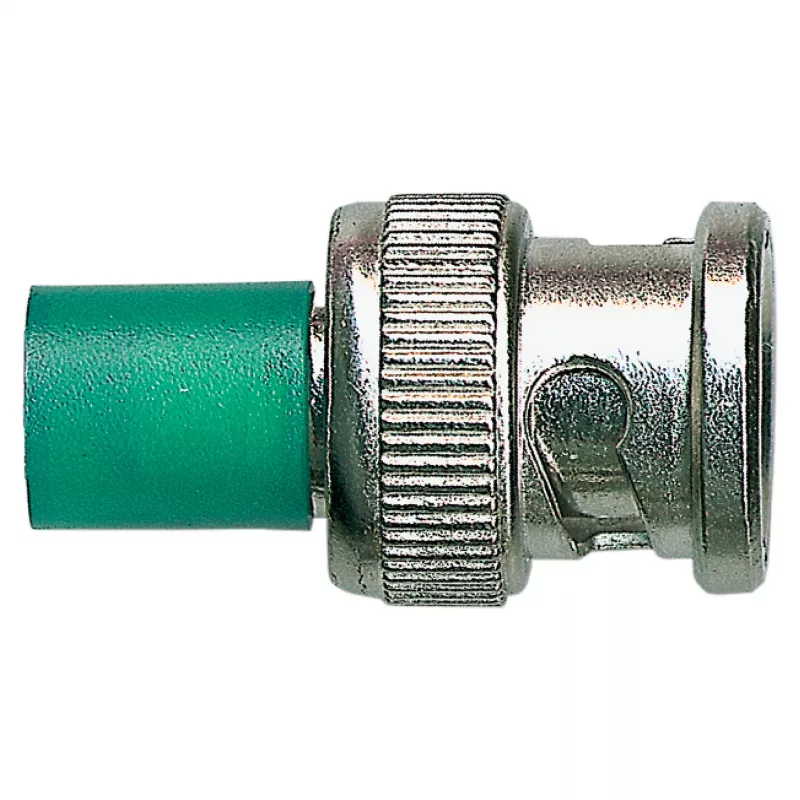

EFB-Elektronik 50 Ohm BNC-Abschlusswiderstand (Stecker) - 52524.1

Der EFB-Elektronik 52524.1 ist ein hochwertiger 50 Ohm BNC-Abschlusswiderstand, der für Impedanzanpassung und Signalabschluss in HF- und Datenkommunikationsnetzwerken entwickelt wurde. Dieser BNC-Stecker-Abschlusswiderstand minimiert Signalreflexionen und erhält die Systemintegrität bis zu 1 GHz.

Vorteile

Präzise 50 Ohm Impedanz mit ±5% Toleranz gewährleistet genaue Abschluss. Vergoldeter Mittelkontakt und vernickeltes Messinggehäuse bieten hervorragende Leitfähigkeit und Korrosionsbeständigkeit. PTFE-Isolator garantiert stabile Leistung über einen weiten Temperaturbereich (-55°C bis +85°C). Ausgelegt für 500 Steckzyklen, bietet langfristige Zuverlässigkeit.

Geeignet für

• Abschluss ungenutzter BNC-Ports an Netzwerkgeräten, Patchpanels und Testinstrumenten
• Impedanzanpassung in 50 Ohm HF-Systemen
• Signalabschluss in Videoüberwachung, Rundfunk und Telekommunikation

Wichtige Spezifikationen

• Impedanz: 50 Ohm
• Steckverbinder: BNC-Stecker
• Frequenzbereich: DC bis 1 GHz
• VSWR: ≤1,2:1 (DC-1 GHz)
• Leistungsaufnahme: 1 W
• Gehäusematerial: Messing, vernickelt
• Mittelkontakt: Messing, vergoldet
• Isolator: PTFE
• Betriebstemperatur: -55°C bis +85°C
• Dielektrische Spannungsfestigkeit: 500 V RMS
• Isolationswiderstand: ≥5000 MOhm
• Haltbarkeit: 500 Zyklen

Empfehlungen

Für optimale Signalintegrität sollten ungenutzte BNC-Ports immer mit einem 50 Ohm Abschlusswiderstand terminiert werden. Dieser EFB-Elektronik Abschlusswiderstand erfüllt die IEC 60169-8 Normen und ist ideal für professionelle Netzwerk- und HF-Anwendungen.
