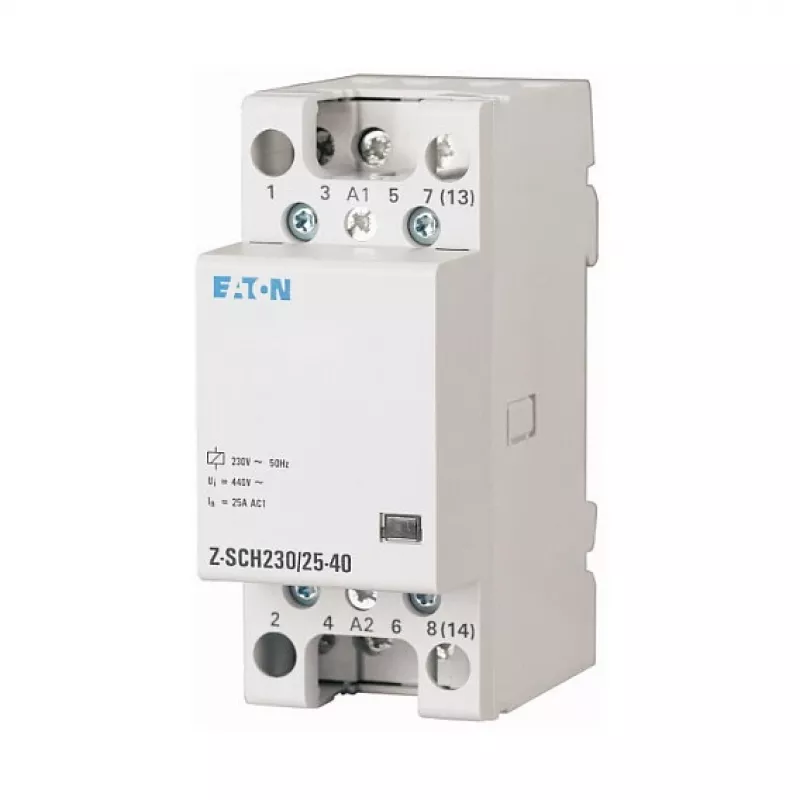

EATON Z-SCH230/25-40 Installationsschütz, 230V AC Spule, 4-polig (4 NO), 25A, 2 TE, DIN-Schiene, MPN 248847

Wenn Sie eine zuverlässige Schaltung für Beleuchtungs-, Heizungs- oder Motorlasten in Wohn- oder Gewerbeanlagen benötigen, bietet das EATON Z-SCH230/25-40 ein kompaktes, 4-poliges Schütz mit einer Nennleistung von 25 A bei AC-1. Es ist für die Hutschienenmontage ausgelegt und passt in Standard-Schaltschränke, was es zu einer praktischen Wahl für Schaltschrankbauer und Elektriker macht.

Für wen ist es geeignet

Dieses Installationsschütz wurde für Fachleute entwickelt, die eine zuverlässige Schaltlösung für elektrische Verteilungen, HLK-Systeme und industrielle Steuerungsschränke benötigen. Die Schraubklemmen und die modulare Breite vereinfachen Verdrahtung und Installation.

Hauptmerkmale

• 4-poliges Design mit 4 Schließern (NO)
• Bemessungsbetriebsstrom von 25 A (AC-1)
• Spulenspannung von 230 V AC, 50/60 Hz
• Kompakte 2 TE Modulbreite für platzsparende Hutschienenmontage
• Hohe mechanische Lebensdauer von 1.000.000 Schaltspielen
• Elektrische Lebensdauer von 100.000 Schaltspielen unter AC-1
• Schraubklemmen für sichere und einfache Verbindungen

Technische Daten

• Produkttyp: Installationsschütz
• Polzahl: 4
• Kontaktkonfiguration: 4 NO
• Bemessungsbetriebsstrom (AC-1): 25 A
• Spulenspannung: 230 V AC
• Spulenfrequenz: 50/60 Hz
• Bemessungsbetriebsspannung (Ue): 400 V AC
• Bemessungsisolationsspannung (Ui): 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Montageart: DIN-Schiene (EN 60715)
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Umgebungstemperatur: -25 bis +50 °C

Tipps

Stellen Sie sicher, dass die Steuerspannung mit der Spulenleistung (230 V AC) übereinstimmt, um Fehlfunktionen zu vermeiden. Verwenden Sie einen geeigneten Überstromschutz für den Lastkreis. Das Schütz ist für das Schalten von AC-1-Lasten geeignet; bei induktiven oder Motorlasten überprüfen Sie die Derating gemäß den Herstellerangaben.
