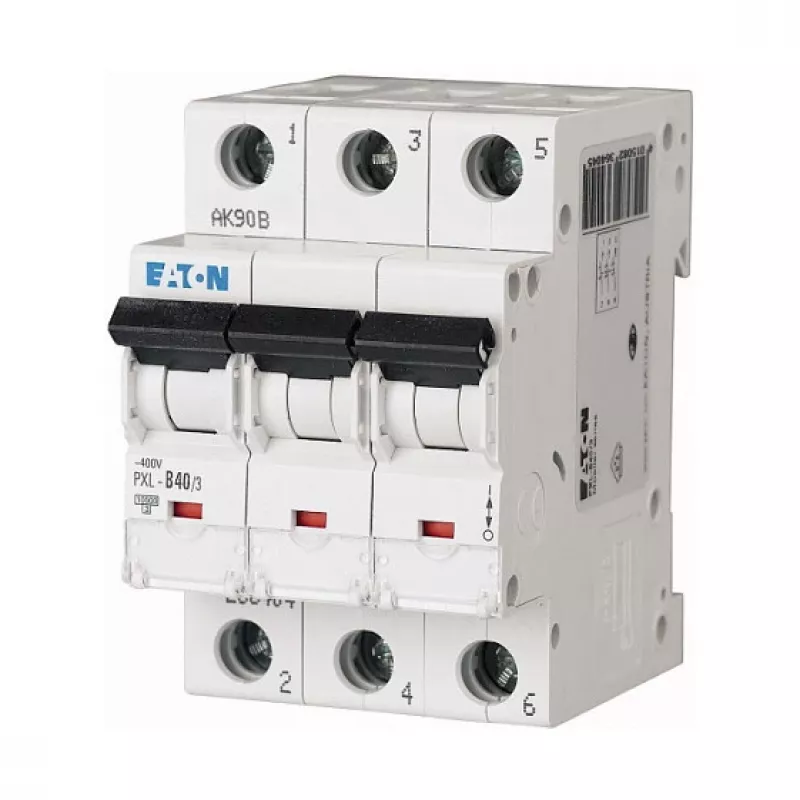

Eaton PXL-B40/3 40A 3-poliger Leitungsschutzschalter mit B-Charakteristik (MCB)

Für dreiphasige Stromkreise, die einen zuverlässigen Schutz mit einem ausgewogenen magnetischen Auslöser erfordern, zeichnet sich der Eaton PXL-B40/3 durch die Kombination einer thermischen Bemessung von 40 A mit einer B-Charakteristik aus – ideal für Installationen, bei denen moderate Einschaltströme keine Fehlauslösungen verursachen dürfen, aber Kurzschlussfehler eine sofortige Unterbrechung erfordern. Seine 10 kA Bemessungsschaltvermögen und die energiebegrenzende Klasse 3 gewährleisten eine robuste Leistung in Wohn-, Gewerbe- und leichten Industrie-Verteilern.

Highlights

• Bemessungsstrom 40 A, 3-polig (3P) für Dreiphasensysteme
• Auslösecharakteristik Typ B: magnetische Auslösung zwischen 3- und 5-fachem Bemessungsstrom
• 10 kA Bemessungsschaltvermögen nach IEC/EN 60898-1
• Energiebegrenzungsklasse 3 für überlegenen Schutz nachgelagerter Geräte
• Hutschienenmontage (35 mm) mit Schraubklemmen für Leiter bis 35 mm² starr
• Kompakte 3-Modul-Breite (52,5 mm) spart Platz in Verteilern
• IP20 Klemmen, IP40 Frontseite; Betriebstemperatur -25 °C bis +75 °C

Im täglichen Einsatz

Die Installation ist unkompliziert: Das Gerät auf eine Standard-Hutschiene (35 mm) aufschnappen, Phasen- und Lastleiter an die klar gekennzeichneten Schraubklemmen anschließen und mit dem vorgeschriebenen Drehmoment anziehen. Der Kipphebel bietet eine deutliche EIN/AUS-Anzeige und manuelles Schalten. Im Falle einer Überlast oder eines Kurzschlusses löst der PXL-B40/3 schnell aus und schützt Kabel und Geräte. Seine hohe mechanische Lebensdauer (über 20.000 Schaltspiele) und elektrische Lebensdauer (über 10.000 Schaltspiele) gewährleisten eine lange Lebensdauer auch bei häufigem Schalten. Die B-Kennlinie eignet sich besonders für Stromkreise mit geringen Einschaltströmen, wie Beleuchtung, Steckdosen und Steuerstromkreise, bei denen eine C-Kennlinie möglicherweise zu langsam auf einen Fehler reagieren würde.

Technische Daten im Überblick

• Bemessungsstrom: 40 A
• Polzahl: 3
• Auslösecharakteristik: Typ B (magnetische Auslösung 3–5 × In)
• Bemessungsspannung: 400 V AC
• Bemessungsschaltvermögen: 10 kA (IEC/EN 60898-1)
• Frequenz: 50/60 Hz
• Montage: Hutschiene (EN 60715, 35 mm)
• Energiebegrenzungsklasse: 3
• Normen: IEC/EN 60898-1
• Klemmenquerschnitt (starr): 1–35 mm²
• Klemmenquerschnitt (flexibel): 1–25 mm²
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Betriebstemperatur: -25 °C bis +75 °C
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Mechanische Lebensdauer: >20.000 Schaltspiele
• Elektrische Lebensdauer: >10.000 Schaltspiele
• Modulbreite: 3 Module (52,5 mm)
• Anschlussart: Schraubklemmen

Abschließende Anmerkung

Mit seiner bewährten Eaton-Qualität ist der PXL-B40/3 eine zuverlässige Wahl für den Schutz dreiphasiger Stromkreise. Seine Kombination aus 40 A Kapazität, B-Kennlinie und 10 kA Schaltvermögen macht ihn für eine Vielzahl von Anwendungen geeignet, von der Unterverteilung im Wohnbereich bis hin zu gewerblichen Schalttafeln. Für Projekte, die die Einhaltung von IEC/EN 60898-1 und eine kompakte Bauweise erfordern, bietet dieser LS-Schalter konstante Leistung und Sicherheit.
