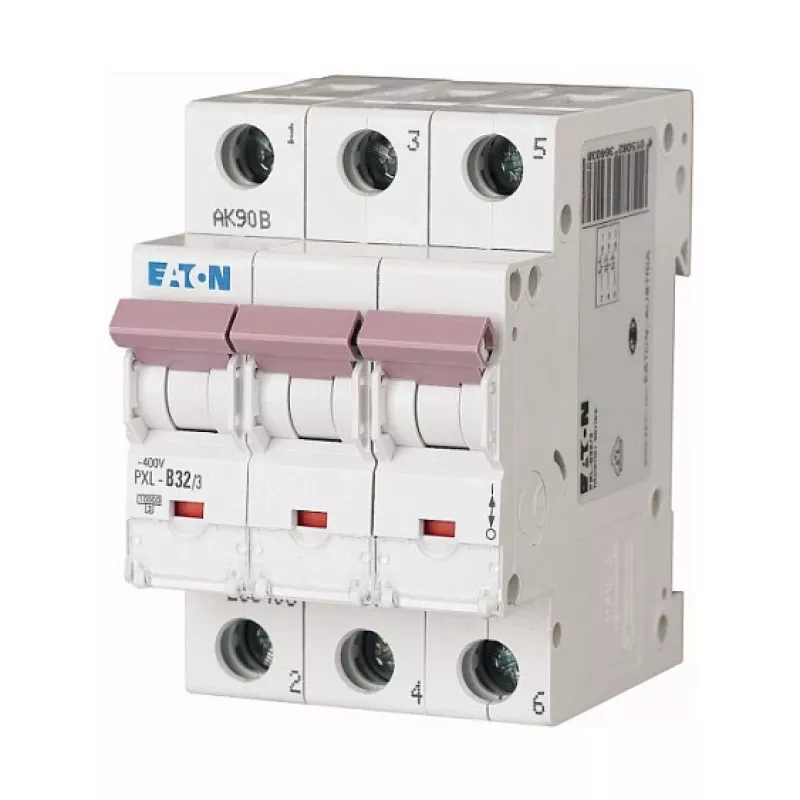

Eaton PXL-B32/3 Leitungsschutzschalter 32A 3-polig B-Charakteristik 6kA

Mit einer Bemessungskurzschluss-Ausschaltvermögen von 6 kA und einem Nennstrom von 32 A bietet der Eaton PXL-B32/3 Leitungsschutzschalter robusten Schutz für gewerbliche und industrielle Elektroinstallationen. Sein dreipoliges Design und die B-Auslösecharakteristik gewährleisten eine zuverlässige Abschaltung von Überlasten und Kurzschlüssen, während die kompakte 3-Modul-Breite wertvollen Platz auf der Hutschiene spart.

Überblick

Der Eaton PXL-B32/3 ist ein leistungsstarker Leitungsschutzschalter (MCB), der entwickelt wurde, um Kabel und Geräte vor Überstrom- und Kurzschlussfehlern zu schützen. Er entspricht IEC/EN 60898-1 und gewährleistet eine konstante Leistung und Sicherheit. Der Schutzschalter hat eine Bemessungsspannung von 230/400 V AC und arbeitet bei 50/60 Hz, was ihn für eine Vielzahl von Anwendungen geeignet macht. Seine Energiebegrenzungsklasse 3 sorgt für eine schnelle Fehlerbeseitigung und minimiert Schäden an nachgeschalteten Komponenten.

Was zeichnet ihn aus

• Nennstrom 32 A mit B-Auslösecharakteristik (3-5 x In) für allgemeinen Leitungsschutz
• Dreipolige Konfiguration für Dreiphasensysteme
• 6 kA Kurzschluss-Ausschaltvermögen für zuverlässige Fehlerunterbrechung
• Kompakte 3-Modul-Breite (52,5 mm) für platzsparende Hutschienenmontage
• Hohe elektrische und mechanische Lebensdauer: 10.000 bzw. 20.000 Schaltspiele
• Weiter Betriebstemperaturbereich von -25°C bis +50°C
• Schutzart IP20 (mit Abdeckung IP40) für sicheren Betrieb in Verteilerkästen

Technische Details

• Bemessungsstrom (In): 32 A
• Polzahl: 3
• Auslösecharakteristik: B (3-5 x In)
• Bemessungsspannung (Ue): 230/400 V AC
• Bemessungskurzschluss-Ausschaltvermögen (Icn): 6 kA
• Frequenz: 50/60 Hz
• Montageart: Hutschiene (EN 60715)
• Norm: IEC/EN 60898-1
• Energiebegrenzungsklasse: 3
• Schutzart: IP20 (Klemmen), IP40 (mit Abdeckung)
• Anschlussquerschnitt: 1-25 mm² (starr/mehrdrähtig)
• Betriebstemperaturbereich: -25 bis +50 °C
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Modulbreite: 3 TE (52,5 mm)
• Verschmutzungsgrad: 2

Unser Fazit

Der Eaton PXL-B32/3 vereint zuverlässigen Schutz, kompakte Abmessungen und eine lange Lebensdauer und ist damit eine ausgezeichnete Wahl für den dreipoligen Leitungsschutz in anspruchsvollen Umgebungen.
