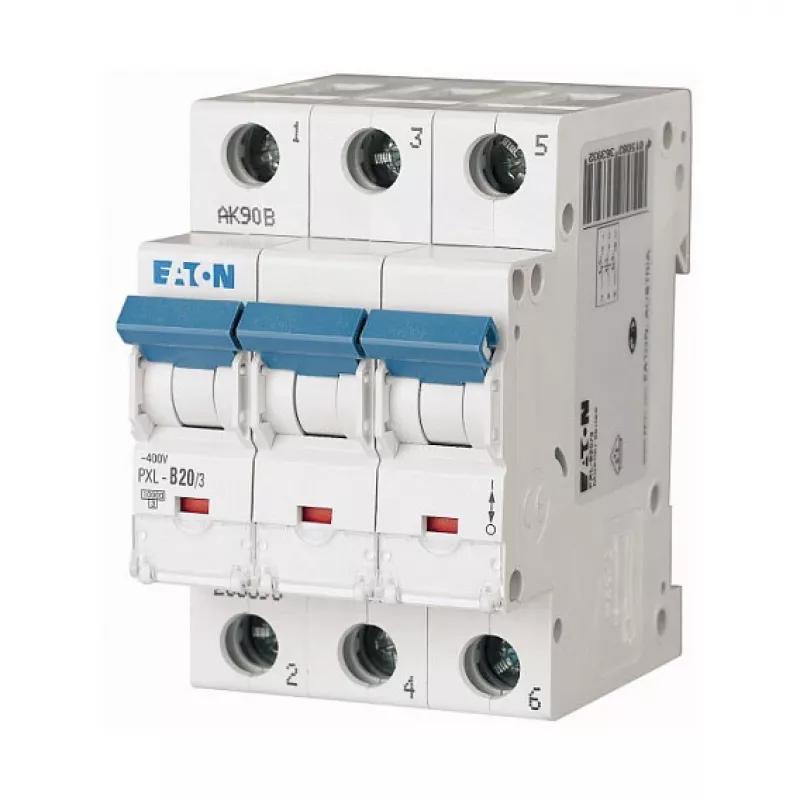

Eaton PXL-B20/3 Leitungsschutzschalter - 3-polig, Typ B, 20 A (236393)

In einem vollen Schaltschrank benötigt jeder Abgang einen Schutzschalter, der sofort auf Überlast und Kurzschluss reagiert. Der Eaton PXL-B20/3 bietet diesen Schutz mit einem kompakten 3-poligen Design, einer Nennstromstärke von 20 A und einer Auslösecharakteristik Typ B – eine einfache Wahl für feste Installationen in gewerblichen und industriellen Umgebungen.

Technische Daten

• 3-poliger Leitungsschutzschalter (MCB)
• Bemessungsstrom: 20 A
• Auslösecharakteristik: Typ B
• Bemessungsspannung: 230/400 V AC
• Bemessungsschaltvermögen (Icn): 10 kA
• Frequenz: 50/60 Hz
• Montage: Hutschiene (EN 60715)
• Teilungseinheiten: 3 TE (52,5 mm)
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 1–25 mm² (starr und flexibel)
• Schutzart: IP20 Klemmen, IP40 Front
• Energiebegrenzungsklasse: 3
• Normen: IEC/EN 60898-1
• Betriebstemperatur: -25°C bis +75°C

Warum dieser Schutzschalter

Die PXL-Serie von Eaton vereint bewährte elektromechanische Zuverlässigkeit mit einem schlanken 3-Modul-Design. Die Typ-B-Charakteristik ist speziell für den Leitungsschutz und allgemeine Stromkreise ausgelegt und löst bei 3 bis 5-fachem Nennstrom aus. Mit einem Schaltvermögen von 10 kA bewältigt er typische Kurzschlussbedingungen in Unterverteilungen, ohne die Sicherheit zu beeinträchtigen.

Ideale Anwendungsfälle

• Schutz von Beleuchtungs- und Steckdosenstromkreisen in Wohn- und Gewerbeinstallationen
• Abgangsschutz für kleine Geräte und HLK-Anlagen
• Trennung und Schutz von Steuerstromkreisen in Industrieanlagen
• Nachrüstung bestehender Hutschienen-Verteilungen

Gut zu wissen

Stellen Sie sicher, dass der Schutzschalter auf einer 35-mm-Hutschiene (EN 60715) montiert ist und die angeschlossenen Leitungen für Schraubklemmen korrekt abisoliert sind. Das Gerät ist für feste Installationen ausgelegt und sollte innerhalb des angegebenen Temperaturbereichs betrieben werden. Überprüfen Sie immer, ob der Kurzschlussstrom am Installationsort das Bemessungsschaltvermögen nicht überschreitet.
