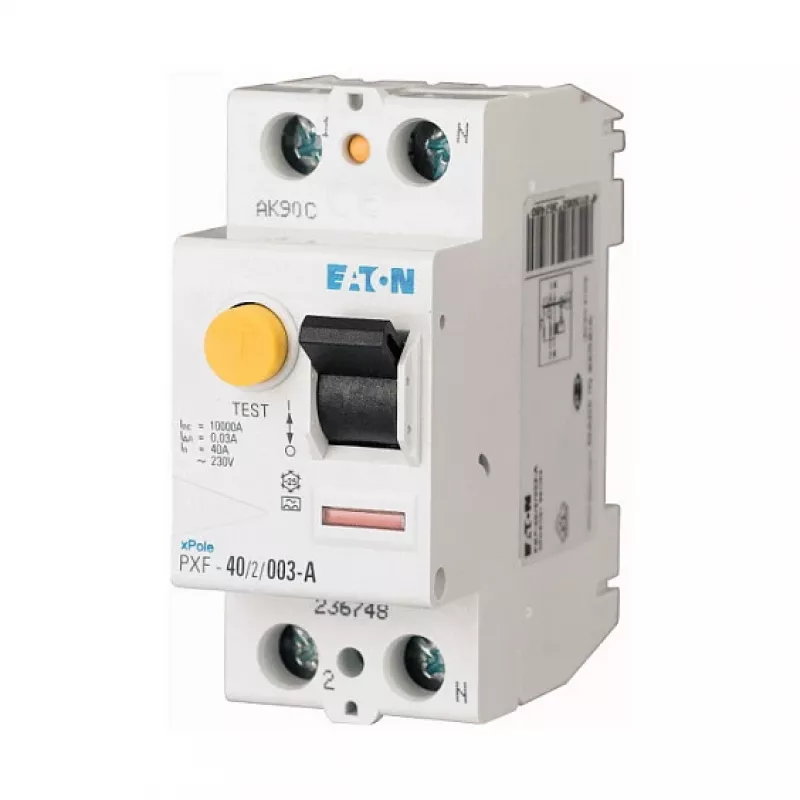

EATON PXF-40/2/003-A Fehlerstromschutzschalter (RCCB), 2-polig, 40 A, 30 mA, Typ A, 230/400 V AC

Der EATON PXF-40/2/003-A zeichnet sich unter den Fehlerstromschutzeinrichtungen durch seine kompakte 2-Modul-Bauform mit einer robusten Nennstromstärke von 40 A und einem empfindlichen Auslösestrom von 30 mA aus, was ihn zu einer zuverlässigen Wahl für den Schutz von Stromkreisen gegen Fehlerströme in Wohn- und Gewerbeanlagen macht. Seine Klassifizierung als Typ A gewährleistet eine zuverlässige Erkennung sowohl sinusförmiger Wechsel- als auch pulsierender Gleichfehlerströme – ein entscheidender Vorteil in modernen elektrischen Systemen mit elektronischen Lasten.

Highlights

• Bemessungsfehlerstrom von 30 mA für Personen- und Brandschutz
• Typ-A-Auslösung geeignet für Wechsel- und pulsierende Gleichfehlerströme
• Nennstrom von 40 A unterstützt Hochlaststromkreise
• Kompakte 2-Modul-Breite spart Platz auf der Hutschiene
• Entspricht IEC/EN 61008 für bewährte Sicherheit

Im täglichen Einsatz

Dieser RCCB wird auf einer Standard-Hutschiene (35 mm) montiert und überwacht kontinuierlich die Integrität des Stromkreises. Seine unverzögerte Auslösecharakteristik gewährleistet eine schnelle Abschaltung im Fehlerfall und minimiert so das Risiko von Stromschlägen oder Bränden. Das Gerät arbeitet zuverlässig über einen weiten Temperaturbereich von -25 bis +40 °C, und sein IP20-Klemmschutz (IP40 im eingebauten Zustand) eignet sich für typische Verteilerumgebungen. Die Klemmen akzeptieren massive oder mehrdrähtige Leiter von 1,5 bis 35 mm², was die Verdrahtung für verschiedene Kabelgrößen vereinfacht.

Technische Daten

• Produkttyp: Fehlerstromschutzschalter (RCCB)
• Polzahl: 2
• Bemessungsstrom (In): 40 A
• Bemessungsfehlerstrom (IΔn): 30 mA
• RCD-Typ: Typ A
• Bemessungsspannung (Ue): 230/400 V AC
• Frequenz: 50/60 Hz
• Bemessungskurzschlussstrom (Icn): 10 kA
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Montage: Hutschiene (35 mm)
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse im eingebauten Zustand)
• Normen: IEC/EN 61008
• Auslösecharakteristik: unverzögert
• Betriebstemperatur: -25 bis +40 °C
• Klemmkapazität: 1,5 - 35 mm² (massiv/mehrdrähtig)
• Modulbreite: 2 Module

Abschließende Anmerkung

Mit seinem zuverlässigen Typ-A-Schutz und dem platzsparenden Design ist der EATON PXF-40/2/003-A ein verlässlicher Schutz für moderne elektrische Installationen, bei denen Sicherheit und Leistung gleichermaßen im Vordergrund stehen.
