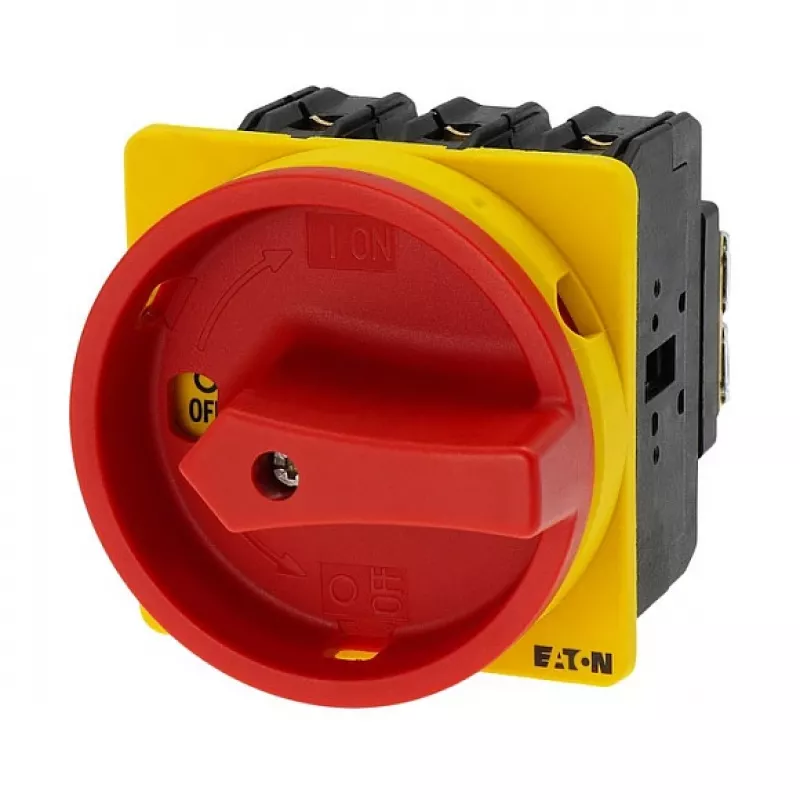

Eaton P3-63/EA/SVB Hauptschalter 63A 3-polig Not-Aus Unterputz Rot/Gelb

In industriellen und gewerblichen Elektroinstallationen ist die Fähigkeit, Strom zuverlässig abzuschalten und eine Not-Aus-Funktion bereitzustellen, entscheidend für Sicherheit und Betriebskontrolle. Der Eaton P3-63/EA/SVB Hauptschalter erfüllt diese Anforderung mit einer robusten, fronttafelmontierten Lösung, die hohe Schaltleistung mit klarer visueller Statusanzeige kombiniert. Dieser 3-polige Schalter (mit Neutralleiter-Option) ist für 63 A und bis zu 690 V AC ausgelegt und eignet sich für eine Vielzahl von Stromverteilungs- und Motorsteuerungsanwendungen. Sein roter Griff und gelber Verriegelungsring gewährleisten sofortige Erkennung als Not-Aus-Gerät, während die abschließbare AUS-Position ein unbefugtes Wiedereinschalten während der Wartung verhindert.

Für wen ist er geeignet

Dieser Schalter ist ideal für Schaltschrankbauer, Maschinen-OEMs und Wartungsingenieure, die einen zuverlässigen Haupttrennschalter oder Not-Aus-Schalter für Industriemaschinen, Steuerschränke und Stromverteilertafeln benötigen. Er eignet sich besonders für Anwendungen, bei denen Sicherheitsvorschriften eine abschließbare Trennstelle und eine klare Not-Aus-Kennzeichnung verlangen.

Hauptmerkmale

• Bemessungsbetriebsstrom von 63 A und Spannung bis 690 V AC, geeignet für anspruchsvolle industrielle Lasten.
• 3-polige Konfiguration mit optionalem Neutralleiter (4-polig), bietet Flexibilität für verschiedene Schaltungsdesigns.
• Not-Aus-Funktion: roter Griff und gelber Verriegelungsring gewährleisten hohe Sichtbarkeit und schnelle Identifikation.
• Abschließbar in der AUS-Position (0), ermöglicht sichere Trennung während Wartung oder Reparatur.
• Unterputzmontage für saubere Integration in Schalttafeln und Gehäuse.
• Hoher Schutzgrad: IP65 auf der Frontseite, beständig gegen Staub und Wasserstrahlen.
• Robuste Konstruktion gemäß IEC/EN 60947, gewährleistet Zuverlässigkeit und Sicherheit.
• Weiter Betriebstemperaturbereich von -25°C bis +50°C, geeignet für raue Umgebungen.

Technische Daten

• Schaltertyp: Hauptschalter / Not-Aus-Schalter
• Polzahl: 3-polig + N (4-polig)
• Bemessungsbetriebsstrom (Ie): 63 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Montageart: Unterputzmontage
• Griff Farbe: Rot
• Verriegelungsring Farbe: Gelb
• Abschließbarkeit: Abschließbar in Position 0 (Aus)
• Schutzart (Frontseite): IP65
• Schutzart (Klemmen): IP20
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbedingter Kurzschlussstrom (Iq): 6 kA (mit 63A gG/gL-Sicherung)
• Bemessungsleistung (AC-23A, 400V): 30 kW
• Bemessungsleistung (AC-3, 400V): 22 kW
• Klemmentyp: Schraubklemmen
• Normen: IEC/EN 60947
• Schaltwinkel: 90°
• Anzahl der Schaltstellungen: 2 (EIN/AUS)
• Betriebstemperaturbereich: -25 bis +50 °C
• Funktion: Not-Aus

Tipps

Wenn Sie diesen Schalter in Ihre Schalttafel integrieren, stellen Sie sicher, dass der Montageausschnitt den angegebenen Abmessungen entspricht und der Schalter ordnungsgemäß befestigt ist, um die IP65-Frontabdichtung zu erhalten. Für Not-Aus-Anwendungen vergewissern Sie sich, dass das rot/gelbe Farbschema den örtlichen Sicherheitsvorschriften entspricht. Verwenden Sie geeignete Kabelschuhe und Drehmomenteinstellungen für die Schraubklemmen, um zuverlässige Verbindungen zu gewährleisten und Überhitzung zu vermeiden.
