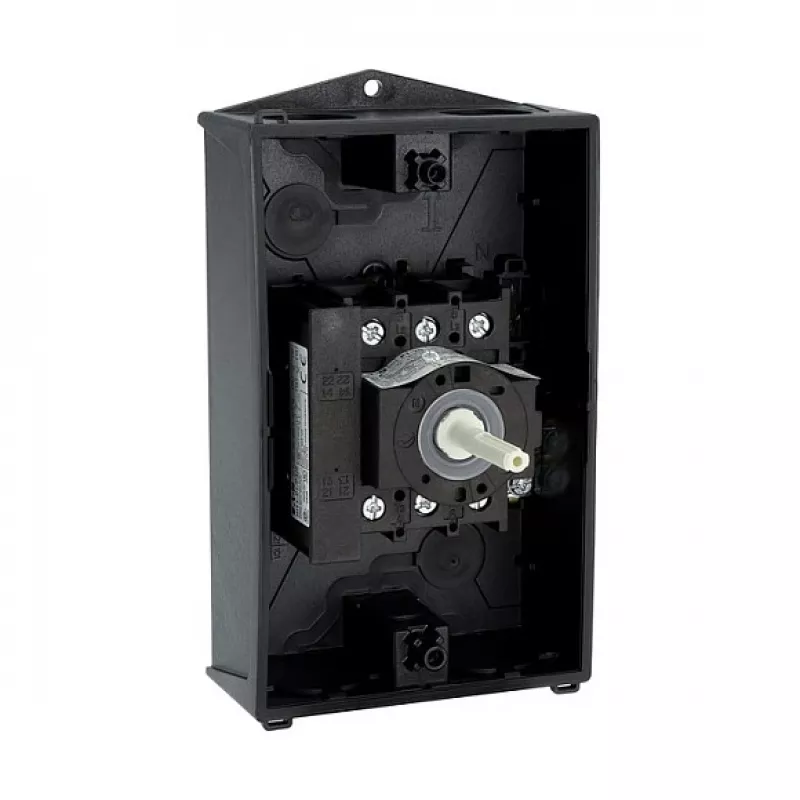

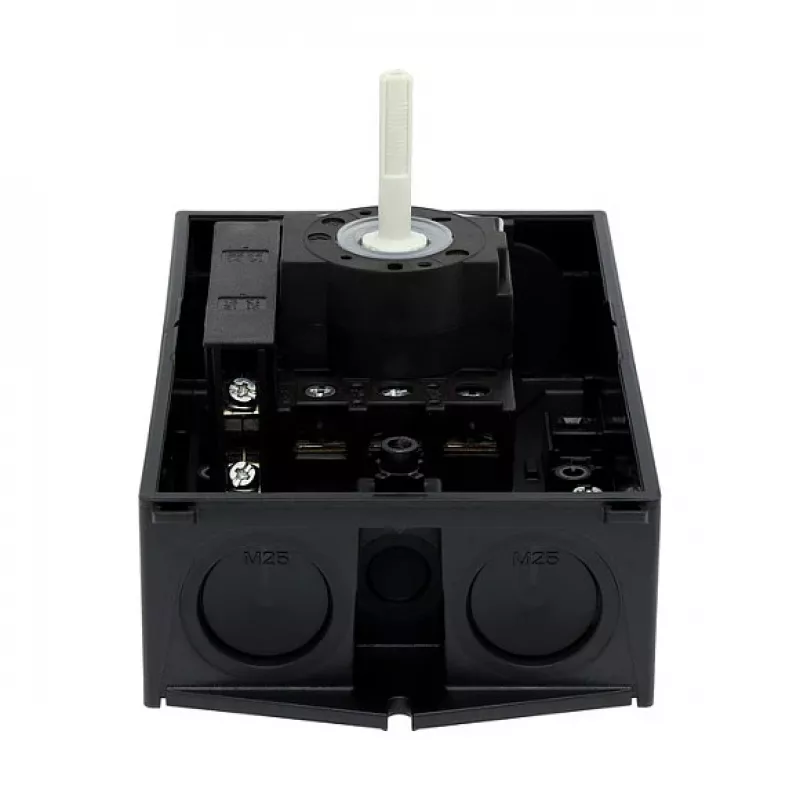

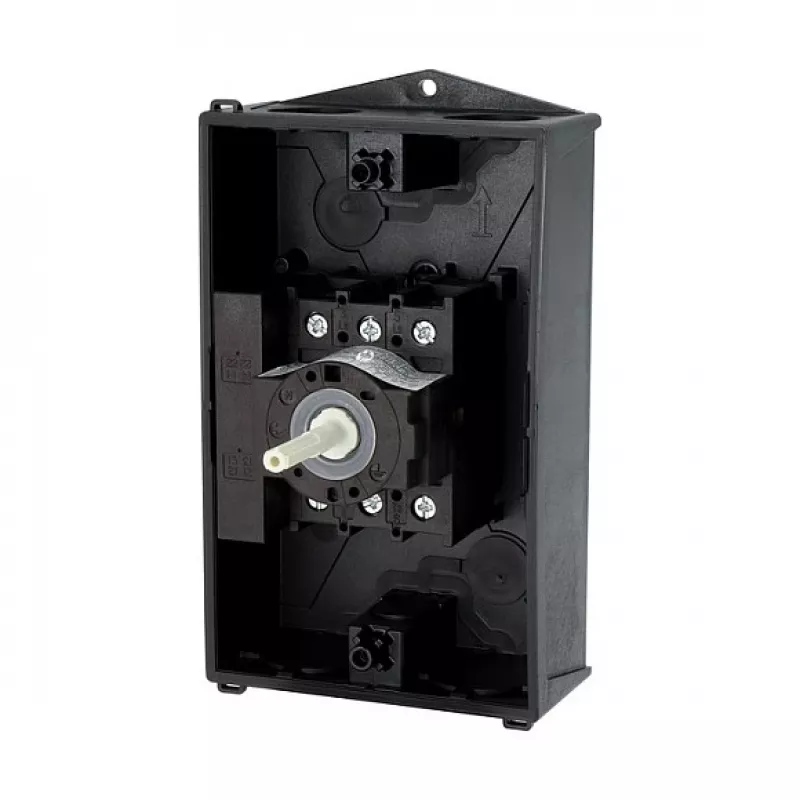

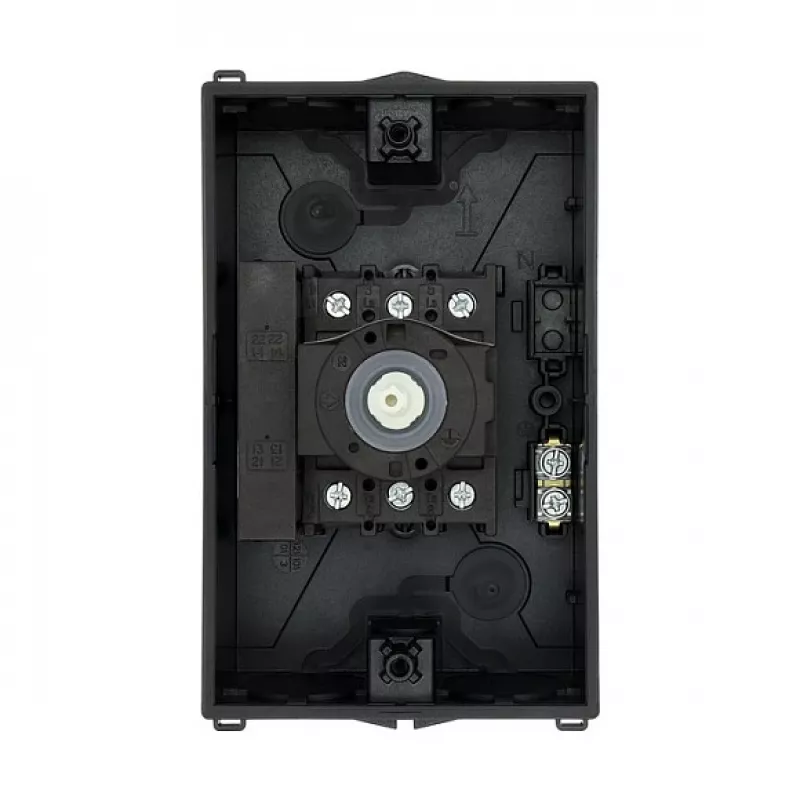

Eaton P1-25/I2/SVB-SW/HI11 3-poliger Hauptschalter 25A Aufputzmontage Schwarz/Weiß

Hauptschalter mit 3-poliger Konfiguration und einem Bemessungsstrom von 25 A, der eine zuverlässige Stromkreis-Trennung in einem kompakten Aufputz-Design bietet. Der P1-25/I2/SVB-SW/HI11 kombiniert einen schwarzen Griff mit einer weißen Frontplatte für eine klare visuelle Statusanzeige und integriert eine abschließbare AUS-Position, die sichere Wartungsverfahren unterstützt.

Vorteile

Dieser Schalter bietet robuste Leistung mit einer IP65-Front, wodurch er für Umgebungen geeignet ist, in denen das Eindringen von Staub und Wasser verhindert werden muss. Die Schraubklemmen gewährleisten eine sichere Verdrahtung, während der 90°-Schaltwinkel eine eindeutige EIN-AUS-Aktion sicherstellt. Die abschließbare AUS-Position (Bügelschloss nicht im Lieferumfang enthalten) erhöht die Sicherheit bei Wartungs- oder Reparaturarbeiten.

Geeignet für

• Industrielle Schaltschränke, die einen Haupttrennschalter benötigen
• Maschinenbau und Automatisierungssysteme
• HLK- und Pumpeninstallationen
• Verteilertafeln in Gewerbegebäuden
• Jede Anwendung, die einen zuverlässigen 25-A-3-poligen Trennschalter erfordert

Technische Daten

• Schaltertyp: Hauptschalter / Trennschalter
• Polzahl: 3
• Bemessungsbetriebsstrom (Ie): 25 A (AC-21A, 400V)
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsbetriebsspannung (Ue): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montageart: Aufputzmontage
• Griff Farbe: Schwarz
• Frontplattenfarbe: Weiß
• Schutzart (Front): IP65
• Schutzart (Klemmen): IP20
• Schaltwinkel: 90°
• Schaltfunktion: EIN-AUS
• Abschließbarkeit: In AUS-Position abschließbar (Bügelschloss nicht im Lieferumfang enthalten)
• Klemmentyp: Schraubklemmen
• Normen: IEC/EN 60947, VDE 0660
• Bemessungskurzschlussausschaltvermögen (Icm): 0,8 kA
• Bemessungskurzzeitstromfestigkeit (Icw): 0,5 kA (1s)

Empfehlungen

Für optimale Sicherheit und Konformität installieren Sie diesen Schalter in einem Gehäuse, das die IP65-Schutzart an der Front beibehält und einen ausreichenden Schutz für die Klemmen bietet. Verwenden Sie ein geeignetes Bügelschloss, um den Schalter während der Wartung in der AUS-Position zu verriegeln. Stellen Sie sicher, dass die angeschlossene Last 25 A nicht überschreitet und die Versorgungsspannung innerhalb der Nennspannung von 690 V liegt.
