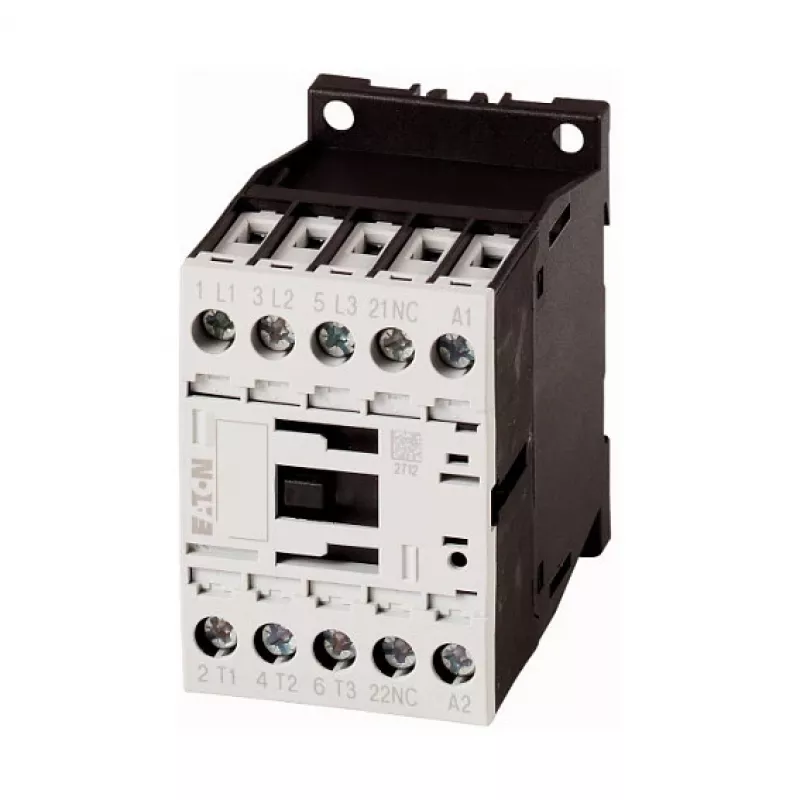

EATON Moeller DILM9-01 24 V DC 3-poliges Schütz, 9 A, 4 kW, 1 NC Hilfskontakt, Schraubanschlüsse, Hutschienenmontage

Industrie-Schütz für zuverlässiges Schalten von Drehstromlasten bis 4 kW bei 400 V AC. Das DILM9-01 kombiniert eine 24-V-DC-Spule, 3 Hauptpole und einen eingebauten Öffner-Hilfskontakt und ist damit eine vielseitige Wahl für Motorsteuerung und Automatisierungsaufgaben.

Vorteile

Hohe mechanische Lebensdauer von 10 Millionen Schaltspielen und elektrische Haltbarkeit von 1,5 Millionen Zyklen im AC-3-Betrieb gewährleisten eine lange Lebensdauer. Die kompakte Breite von 45 mm spart Platz im Schaltschrank, während Schraubanschlüsse und Hutschienen-/Schraubbefestigung Installation und Wartung vereinfachen. Das Gerät erfüllt internationale Normen wie IEC/EN 60947, VDE 0660, UL und CSA.

Geeignet für

• Direktstart kleiner Drehstrommotoren bis 4 kW (AC-3, 400 V)
• Steuerung ohmscher Lasten bis 22 A (AC-1, 400 V)
• Integration in SPS-basierte Automatisierungssysteme mit 24-V-DC-Steuersignalen
• Anwendungen, die einen Öffner-Hilfskontakt für Verriegelung oder Statusrückmeldung erfordern

Wichtige technische Daten

• Bemessungsbetriebsstrom AC-3, 400 V: 9 A
• Bemessungsbetriebsleistung AC-3, 400 V: 4 kW
• Steuerspannung: 24 V DC
• Hilfskontakte: 1 NC
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Schutzart: IP20
• Betriebstemperaturbereich: -25 °C bis +60 °C
• Normen: IEC/EN 60947, VDE 0660, UL, CSA

Empfehlungen

Für optimale Leistung kombinieren Sie das Gerät mit EATON PKZM0 Motorschutzschaltern und DILM Zubehör. Sorgen Sie für ausreichende Belüftung und beachten Sie die Leistungsminderung bei erhöhten Umgebungstemperaturen.
