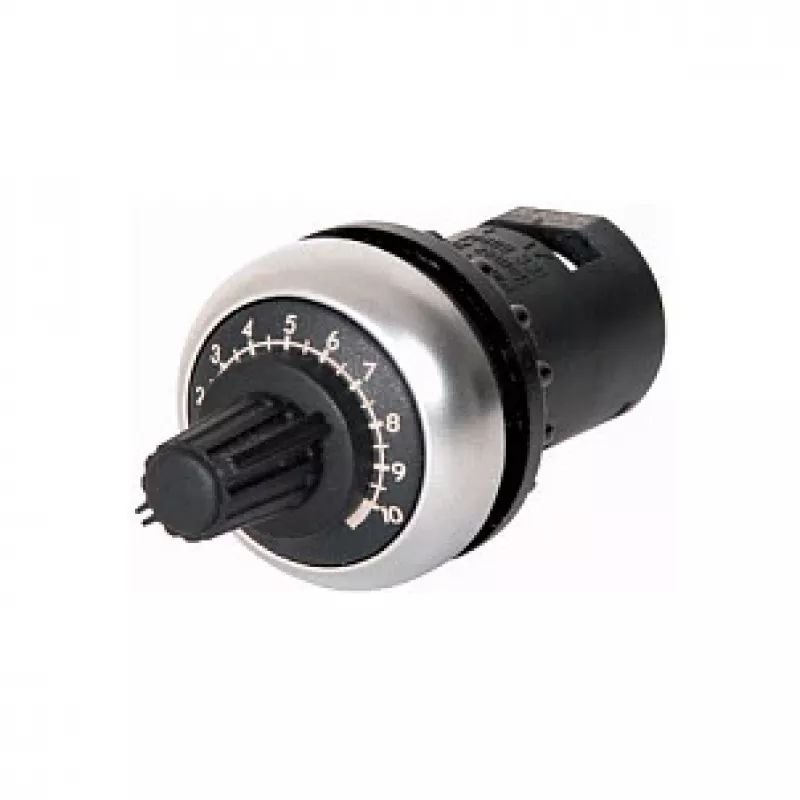

EATON M22-R4K7 Potentiometer 4,7 kOhm Frontbefestigung RMQ-Titan Serie

Das EATON M22-R4K7 zeichnet sich in der RMQ-Titan-Serie als ein für die Frontplattenmontage konzipiertes Drehpotentiometer aus, das für präzise manuelle Einstellungen in industriellen Steuerkreisen gebaut ist. Im Gegensatz zu generischen Potentiometern ist dieses Gerät für 22,5-mm-Panelausschnitte ausgelegt und bietet ein robustes Frontmontagedesign mit IP66-Schutz auf der Vorderseite, was es für raue Umgebungen geeignet macht. Seine lineare Kennlinie und der Widerstand von 4,7 kOhm sorgen für vorhersehbare, wiederholbare Einstellungen für Geschwindigkeit, Position oder Parameterabgleich.

Highlights

• Widerstand: 4,7 kOhm ±10% Toleranz
• Nennleistung: 0,5 W
• Panelausschnittdurchmesser: 22,5 mm
• Schutzart Front: IP66
• Mechanischer Drehwinkel: 270°
• Anschluss: Schraubklemmen (3 Klemmen)
• Elektrische Kennlinie: linear
• Mechanische Lebensdauer: >100.000 Betätigungen
• Betriebstemperatur: -25°C bis +70°C
• Konformität: RoHS, CE

Im täglichen Einsatz

Die Installation ist unkompliziert: Führen Sie das Potentiometer von vorne in die Frontplatte ein und befestigen Sie es mit der mitgelieferten Mutter. Die Schraubklemmen akzeptieren starre oder flexible Drähte, und die Betätigungswelle ist für einen Standard-Drehknopf bereit (nicht im Lieferumfang enthalten). Mit einer Drehung von 270° erhalten Sie eine feine Steuerung über einen weiten Bereich. Das hochwertige Kunststoffgehäuse widersteht Stößen und Chemikalien, während die IP66-Frontabdichtung Staub und Wasserstrahlen fernhält. Die Klemmen sind IP20 geschützt und sollten daher in einem geeigneten Gehäuse untergebracht werden.

Vollständige Spezifikationen

• Marke: EATON
• Modell: M22-R4K7
• MPN: 229490
• EAN: 4015082294908
• Serie: RMQ-Titan (M22)
• Widerstand: 4,7 kOhm
• Toleranz: ±10%
• Nennleistung: 0,5 W
• Montageart: Frontmontage
• Panelausschnittdurchmesser: 22,5 mm
• Betätigungsart: Dreh (Knopf nicht enthalten)
• Anschlussart: Schraubklemmen
• Anzahl der Klemmen: 3
• Elektrische Kennlinie: linear
• Mechanischer Drehwinkel: 270°
• Betriebstemperaturbereich: -25°C bis +70°C
• Schutzart (Front): IP66
• Schutzart (Klemmen): IP20
• Dielektrische Festigkeit: 2500 V AC
• Mechanische Lebensdauer: >100.000 Betätigungen
• Gehäusematerial: Hochwertiger Kunststoff
• Konformität: RoHS, CE

Abschließende Anmerkung

Das EATON M22-R4K7 ist eine zuverlässige Wahl für Anwendungen, die eine manuelle Sollwerteinstellung in Bedienfeldern, Maschinen und Automatisierungssystemen erfordern. Seine robuste Konstruktion und präzise lineare Reaktion gewährleisten langfristige Stabilität und Benutzerfreundlichkeit.
