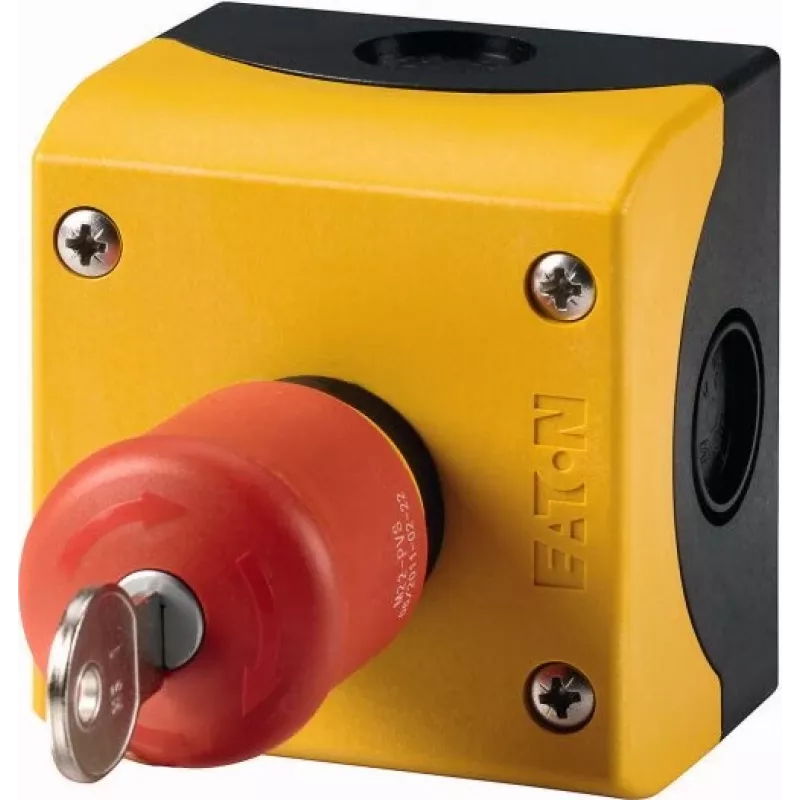

Eaton M22-PVS/KC11/IY Not-Aus-Pilztaster mit Schlüsselbetätigung, 1NC/1NO, 22,5 mm, IP66, Rot

Dieser Not-Aus-Schalter von Eaton zeichnet sich durch seinen schlüsselbetätigten Entriegelungsmechanismus aus, der sicherstellt, dass das Wiederanfahren von Maschinen nur durch bewusstes, autorisiertes Handeln möglich ist. Entwickelt für anspruchsvolle industrielle Umgebungen, kombiniert er eine robuste Front mit IP66-Schutz mit einem standardmäßigen 22,5-mm-Montagedurchmesser für eine unkomplizierte Integration in Schalttafeln.

Highlights

• Not-Aus-Pilztaster mit Schlüsselentriegelung (Schlüssel in beiden Stellungen abziehbar)
• 1 Schließer (NO) + 1 Öffner (NC) für zuverlässige Stromkreissteuerung
• IP66-Frontschutz gegen Staub und Wasserstrahlen
• Standard-M22-Montagedurchmesser (22,5 mm) passend für die meisten Schalttafeln
• Aufbaugehäuse (M22-I1) mit isolierender Kunststoffkonstruktion
• Schraubklemmen für sichere Verdrahtung, Kabeleinführung 2 x M20
• Bemessungsbetriebsspannung bis 500 V AC / 250 V DC
• Bemessungsbetriebsstrom 6 A (AC-15, 230 V)
• Betriebstemperaturbereich -25 °C bis +70 °C
• Konform mit IEC/EN 60947-5-1

Im täglichen Einsatz

Der Schlüssel kann sowohl in der 0- als auch in der I-Stellung abgezogen werden, wodurch unbefugtes oder versehentliches Rücksetzen verhindert wird. Der große rote Pilztaster ist auch mit Handschuhen leicht zu betätigen, und der hohe Schutzgrad macht ihn für Waschbereiche und staubige Produktionslinien geeignet. Die zwangsöffnende Wirkung gemäß IEC 60947-5-1 gewährleistet, dass der NC-Kontakt zuverlässig öffnet.

Technische Daten im Überblick

• Betätigungselement: Pilztaster, schlüsselbetätigt
• Farbe des Betätigungselements: Rot
• Schlüsselentriegelung: Schlüssel in beiden Stellungen abziehbar (0 und I)
• Anzahl der Stellungen: 2
• Kontaktbestückung: 1 NO + 1 NC
• Gehäusetyp: Aufbau (M22-I1)
• Gehäusematerial: Isolierstoff (Kunststoff)
• Schutzart: IP66 (Front), IP20 (Klemmen)
• Montagedurchmesser: 22,5 mm
• Bemessungsbetriebsspannung: Max. 500 V AC / 250 V DC
• Bemessungsbetriebsstrom: 6 A (AC-15, 230 V)
• Klemmentyp: Schraubklemmen
• Kabeleinführung: 2 x M20
• Betriebstemperatur: -25 bis +70 °C
• Normen: IEC/EN 60947-5-1
• Mechanische Lebensdauer: > 0,5 x 10^6 Schaltspiele
• Elektrische Lebensdauer: > 0,5 x 10^6 Schaltspiele

Abschließende Anmerkung

Für sicherheitskritische Stoppfunktionen in Maschinen und Prozesssteuerungen bietet dieser Not-Aus-Schalter von Eaton die Haltbarkeit und Sicherheit, die moderne Industriestandards erfordern. In Kombination mit der schlüsselbetätigten Entriegelung ist er eine ausgezeichnete Wahl für Systeme, die kontrollierte Wiederanlaufverfahren verlangen.
